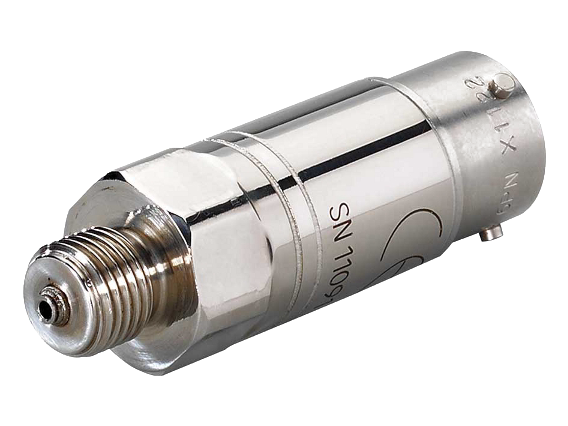

PST160 Minyatür Basınç Sensörü

PST160 minyatür basınç sensörü, Fransız üretici EFE’nin, akışkanla temas eden tüm parçaları paslanmaz çelikten yapılmış kompakt basınç sensör serisidir. Ağırlığı kablo hariç 30 g’dır, -40 ile +125 °C arasında çalışır ve çok sayıda bağlantı dişi ile konnektör seçeneğiyle sunulur. Seri; yükseltilmemiş (mV/V) ve yükseltilmiş (voltaj veya akım) çıkışlı varyantlardan oluşur. Yükseltilmiş modeller, sağlamlaştırılmış bir elektronik modül içerir. Üretici sitesi: EFE.

PST160 minyatür basınç sensörü modelleri ve çıkış sinyalleri

EFE PST160 serisi, model kodunun dördüncü hanesine göre ayrılır. Her modelin besleme ve çıkış özelliği datasheet’e göre aşağıdadır:

• PST161 (mV/V): 5 ile 15 Vdc besleme. Sıfır noktasında çıkış 0 mV/V’dir. Tam skalada çıkış, 3 bar altındaki aralıklarda 3 ile 10 mV/V, 3 bar ve üzerindeki aralıklarda 1,5 mV/V’dir.
• PST163 (0,5-4,5 Vdc): 5 Vdc ± 10 mV regüle edilmiş besleme. Çıkış 0,5 Vdc’den 4,5 Vdc’ye değişir.
• PST164 (0-5 Vdc): 8 ile 30 Vdc besleme, tüketim 10 mA’in altındadır.
• PST165 (4-20 mA): İki telli akım döngüsü, 12 ile 27 Vdc besleme.
• PST167: Regüle edilmemiş beslemeyle 0,5-4,5 Vdc çıkış verir.

Yükseltilmiş modellerde sinyal bant genişliği -3 dB noktasında 1000 Hz’dir. Tüm modellerde besleme ters bağlantıya karşı korumalıdır ve EMC açısından EN61000 ile uyumludur.

Basınç aralıkları ve referans tipleri

Tam skala aralıkları 700/1200 mbar’dan 600 bar’a kadar uzanır: 1, 2, 3, 5, 10, 20, 40, 100, 250, 400 ve 600 bar ile -1/+2, -1/+3 ve -1/+5 bar vakum-basınç aralıkları. PSI cinsinden 15, 30, 70, 150, 300, 500, 1500, 3000, 5000 ve 8000 PSI ile -14,5/+30, -14,5/+40 ve -14,5/+70 PSI aralıkları da seçilebilir. Ölçüm referansı mutlak, gösterge veya mühürlü gösterge olabilir; 40 bar üzeri aralıklarda mutlak tip yerine gösterge ve mühürlü gösterge tipleri esas alınır. Emniyetli aşırı yük tam skalanın %150’si, patlama basıncı %300’üdür.

Performans ve dayanım

• Doğruluk: Doğrusalsızlık ve histerezis birlikte ±%0,25 FS. PST163, PST164 ve PST165’te opsiyonel olarak ±%0,1 FS.
• Tekrarlanabilirlik: ±%0,02 FS (tipik).
• Sıcaklık: Çalışma aralığı -40 ile +125 °C. Kompanze aralık 0 ile +60 °C, -25 ile +85 °C veya -25 ile +125 °C seçilebilir. Birleşik sıfır ve hassasiyet kayması ±%0,02 FS/°C’dir.
• Mekanik: 20-2000 Hz titreşimde (en çok 50 g) sabit ivme etkisi ±%0,02 FS/g. Darbe dayanımı 100 g, yarım sinüs, 1 ms.
• Yalıtım: 50 Vdc altında 1000 MΩ’dan büyük.
• Koruma: Mutlak ve mühürlü gösterge versiyonlarında IP65.
• Malzeme: 316L, 17-4PH veya 15-5PH paslanmaz çelik. 700-1200 mbar aralığında ek bir dahili Viton O-ring bulunur.

Akışkanla temas eden parçaların tamamı paslanmaz çelik olduğundan sensör, otomotiv ve havacılıkta kullanılan korozif akışkanlar dahil çoğu ortamla uyumludur.

Bağlantı seçenekleri

Standart mekanik bağlantılar 3/8-24 UNF-3A erkek ve M10x1-4h erkektir. Seçenek olarak M8x1-6g erkek, M10x1 erkek G Minimess® formu, 1/4 inç VCR erkek ve 6 mm dış çaplı boru için Swagelok somun SS-6M2-1 sunulur. Elektriksel tarafta standart bağlantı, 1 m’lik AWG26, Viton ceketli, ekranlı, Ø3 mm, 4 telli kablodur. Alternatif olarak hermetik MIL-C-26482 6 pinli veya 4 pinli priz seçilebilir.

Nerelerde kullanılır?

Üreticinin belirttiği uygulama alanları taşıt üzerinde otomotiv ölçümleri, havacılık, enstrümantasyon ve makine imalatıdır. PST160 minyatür basınç sensörü; sınırlı montaj hacminin bulunduğu, titreşim ve sıcaklık değişiminin yüksek olduğu test düzeneklerinde ve prototip araçlarda basınç ölçümü için uygundur. mV/V çıkışlı PST161 harici bir yükseltici veya şartlandırıcı ile kullanılır; voltaj ve akım çıkışlı modeller ise doğrudan veri toplama sistemlerinin analog girişlerine bağlanabilir.

Alternatifler

Aynı serinin diğer boyut ve gövde seçenekleri için Minyatür Basınç Sensörleri kategorisine bakabilirsiniz. Daha yüksek ortam sıcaklıkları için PHT160 Yüksek Sıcaklık Basınç Sensörü, titanyum gövde gereken uygulamalarda PSF160 Titanyum Gövdeli Basınç Sensörü ve farklı bir gövde ölçüsü için PST220 Basınç Sensörü incelenebilir.

Basınç aralığı, referans tipi, çıkış sinyali ve bağlantı kombinasyonunu seçmek için Marmatek mühendislik ekibinden EFE PST160 konusunda teknik destek ve teklif alabilirsiniz.
