PET160 Yüksek Sıcaklık Basınç Sensörü

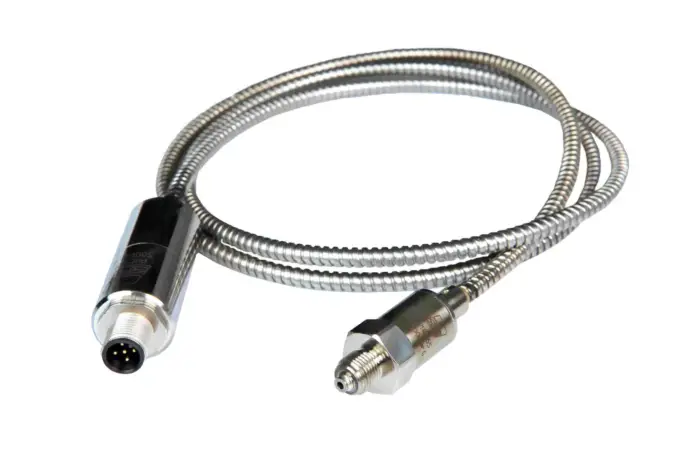

PET160 yüksek sıcaklık basınç sensörü, EFE L’ESSOR tarafından aşırı sıcaklık ortamları için geliştirilmiş, minyatür ve tamamı paslanmaz çelikten bir basınç sensörüdür. -20 °C ile +250 °C arasında çalışır; ıslak parçaları paslanmaz çelik olduğundan otomotiv ve havacılık sektörlerinde kullanılan korozif akışkanlar dahil çoğu ortamla uyumludur. EFE PET160 sensör elemanı EFE’nin geliştirdiği ince film (thin film) teknolojisine dayanır ve geniş sıcaklık aralığında yüksek performans ile kararlılık sunar.

PET160 yüksek sıcaklık basınç sensörü ile hangi basınçlar ölçülür?

EFE PET160 sensörü geyç (gauge) referanslı basınç ölçer. Tam skala (FS) ölçüm aralıkları şunlardır:

• Bar cinsinden: 20, 40, 100, 250, 400 ve 600 bar
• PSI cinsinden: 300, 500, 1500, 3000, 5000 ve 10000 PSI

Emniyetli aşırı basınç dayanımı tam skalanın %150’si, patlama basıncı ise %300’üdür. Doğrusalsızlık ve histerezis birlikte ±%0,25 FS, tekrarlanamazlık tipik olarak ±%0,02 FS değerindedir.

Çıkış ve besleme seçenekleri

PET160 ailesi, ölçüm zincirinize göre dört çıkış/besleme yapılandırmasıyla sunulur:

• mV/V (köprü tipi, yükselticisiz): 5–15 VDC besleme; sıfırda 0 mV/V, tam skalada 1–2 mV/V çıkış; sıfır ve hassasiyet ayar toleransı ±%3 FS
• 0,5–4,5 VDC (regüleli besleme): 5 VDC ±10 mV besleme
• 0,5–4,5 VDC (regülesiz besleme): 8–16 VDC besleme; isteğe bağlı olarak 3000 Hz’e kadar özel bant genişliği ayarı yapılabilir
• 0–5 VDC: 8–30 VDC besleme

Voltaj çıkışlı modellerde yükseltici elektronik sensör gövdesinde değil, kabloya takılan minyatür paslanmaz çelik bir uzak modülde bulunur. Bu modül -40 °C ile +125 °C arasında çalışır; standart olarak modülün iki yanında 1 m kablo vardır. EFE PET160 sensörünün ucu 250 °C’ye kadar sıcak bölgede kalırken elektronik daha ılıman bir noktaya yerleştirilebilir. Voltaj çıkışlı modellerde sinyal bant genişliği -3 dB’de 1000 Hz’dir, doğrusalsızlık ve histerezis için ±%0,1 FS opsiyonu bulunur.

Teknik özellikler

• Kompanze sıcaklık aralığı +20…+250 °C, çalışma sıcaklığı -20…+250 °C
• Birleşik sıfır ve hassasiyet sıcaklık kayması ±%0,03 FS/°C
• Islak parça malzemesi: 316L, 17-4PH ve 15-5PH paslanmaz çelik

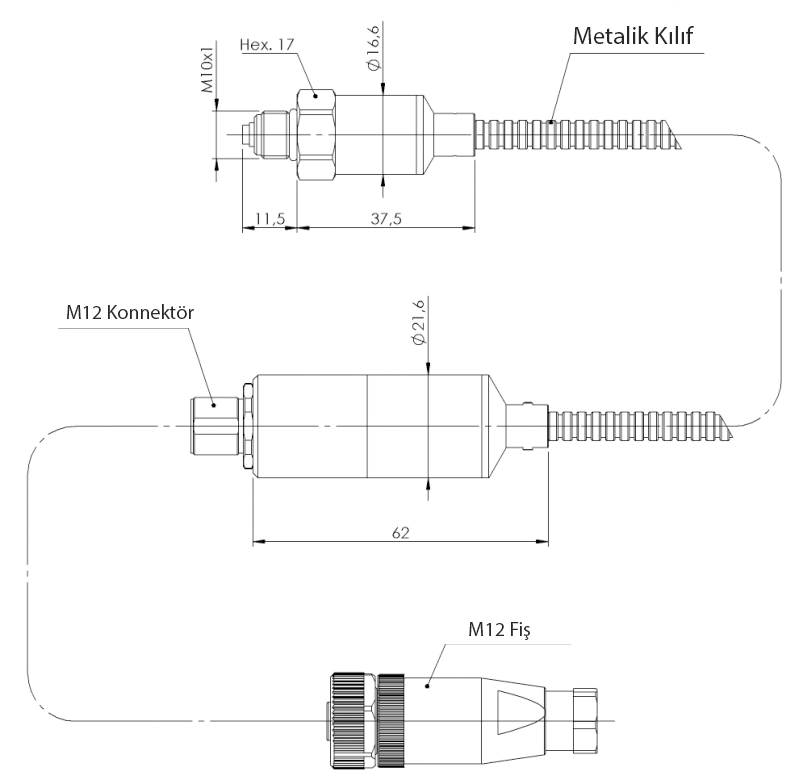

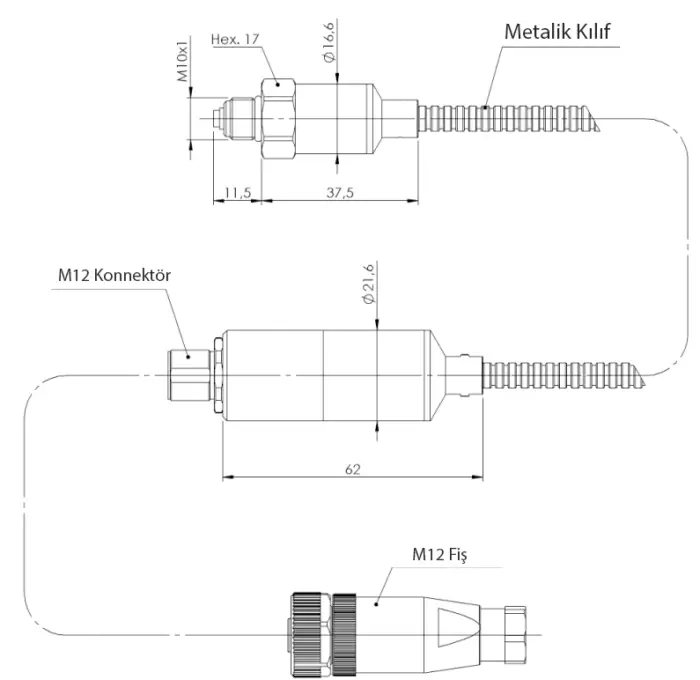

• Basınç bağlantısı M10x1-4h erkek; opsiyonel 3/8-24 UNF-3A erkek
• Elektrik bağlantısı: AWG26 korumalı Teflon kablo, Ø3,4 mm ±0,2, 5 telli
• Titreşim etkisi ±%0,02 FS/g (20–2000 Hz, en çok 50 g); mekanik şok 100 g, ½ sinüs, 1 ms
• Ters polarite koruması ve EN61000 uyumlu EMC koruması
• Yalıtım 50 VDC altında 1000 MΩ’dan büyük; akım tüketimi 10 mA’nın altında
• Ağırlık kablo hariç 40 g’ın altında

Nerelerde kullanılır?

Üretici, sensörün hedef uygulamaları olarak petrol ve gaz, havacılık, savunma ve test tezgâhlarını belirtir. Sıcak akışkan hatlarında, motor ve türbin testlerinde ya da sıcaklığın yüksek olduğu hidrolik ve pnömatik devrelerde basınç izlemek gerektiğinde, minyatür boyutu sayesinde sınırlı montaj alanlarına da sığar. Küçük gövdesi ve hafifliği, ölçüm noktasının yoğun olduğu test düzeneklerinde avantaj sağlar.

Sisteme entegrasyon

mV/V çıkışlı model, köprü girişi olan bir veri toplama kanalına ya da köprü kuvvetlendiricisine doğrudan bağlanır; bu durumda sıcak bölgeye hiçbir elektronik girmez. Voltaj çıkışlı modeller ise standart voltaj girişli bir veri toplama modülüne ya da kontrol cihazına bağlanabilir. Hangi çıkışı seçeceğiniz, mevcut besleme gerilimine (5 VDC regüleli, 8–16 VDC veya 8–30 VDC) ve kullanacağınız ölçüm girişine bağlıdır. Siparişte tam skala aralığı, çıkış tipi, basınç bağlantısı ve kablo seçeneği birlikte belirlenir.

EFE PET160 ailesi, sıcaklık gereksinimi daha düşük uygulamalarda kullanılan diğer EFE sensörleriyle aynı mekanik yapıya sahip serilerle tamamlanır. Benzer sıcaklık sınıfındaki alternatifleri PHT160 yüksek sıcaklık basınç sensörü ve PHT220 yüksek sıcaklık basınç sensörü sayfalarında, daha geniş ürün yelpazesini ise Minyatür Basınç Sensörleri kategorisinde inceleyebilirsiniz.

Ölçüm aralığı, çıkış tipi ve kablo uzunluğu açısından uygulamanıza uygun EFE PET160 yapılandırmasını belirlemek için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
