PHE160 Minyatür Basınç Sensörü

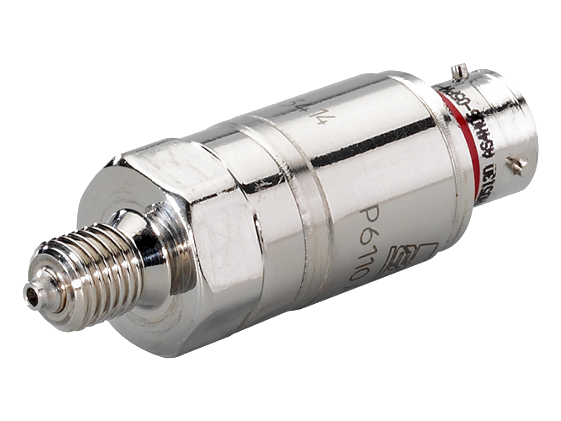

PHE160 minyatür basınç sensörü, Fransız üretici EFE tarafından geniş çalışma sıcaklığı, mekanik şok ve titreşim gibi zorlu koşullar için tasarlanmış küçük boyutlu bir basınç sensörüdür. -1 bar ile 250 bar arasındaki aralıklarda mutlak veya gösterge basıncı ölçer; ıslak parçaları paslanmaz çeliktir ve kablo hariç ağırlığı yalnızca 30 g’dır. Araç, uçak, uydu, robot ve füze gibi platformlardaki gömülü ölçümlerde, yer ve kütlenin sınırlı olduğu uygulamalarda kullanıma uygundur.

PHE160 minyatür basınç sensörü hangi çıkış varyantlarıyla sunulur?

PHE160 ailesi, çıkış sinyaline ve besleme tipine göre üç varyanttan oluşur:

• PHE161 (mV/V): tam skalada nominal 1,5 mV/V çıkış verir; 5 ile 15 Vdc arası besleme ile çalışır. Çıkış empedansı tipik olarak 3000 Ω’dan, giriş empedansı 3500 Ω’dan büyüktür.
• PHE163 (0,5-4,5 Vdc, regüle besleme): 5 Vdc ± 10 mV regüle besleme ister; çıkış 0 %FS’de 0,5 Vdc, 100 %FS’de 4,5 Vdc’dir.
• PHE167 (0,5-4,5 Vdc, unregüle besleme): aynı çıkış aralığını 8 ile 16 Vdc arası beslemeyle verir.

Tüm varyantlarda akım tüketimi 10 mA’nın altındadır. Gerilim çıkışlı varyantlar, doğrudan bir veri toplama girişine ya da kontrolcüye bağlanabilen yüksek seviyeli bir sinyal sunar; mV/V varyantı ise köprü girişli ölçüm cihazlarıyla kullanılır.

Öne çıkan özellikler

• Basınç aralıkları: -1/+2 bar, -1/+3 bar, -1/+4 bar, 5, 10, 20, 40, 100 ve 250 bar; -14,5/+30, -14,5/+40 ve -14,5/+60 PSI; 70, 150, 300, 500, 1500 ve 3000 PSI
• Basınç referansı: mutlak, gösterge ve mühürlü gösterge; 40 bar üzerindeki aralıklarda mühürlü gösterge tipi
• Aşırı basınç ve patlama: emniyetli aşırı yük %150 FS, patlama basıncı %300 FS
• Doğruluk: doğrusalsızlık ve histerezis birlikte ±%0,25 FS, tekrarlanamazlık tipik ±%0,02 FS; gerilim çıkışlı varyantlarda opsiyon olarak ±%0,1 FS
• Sıcaklık: -40 ile +125 °C arasında hem çalışma hem sıcaklık telafili aralık; birleşik sıfır ve hassasiyet kayması ±%0,02 FS/°C, opsiyon olarak ±%0,01 FS/°C
• Bant genişliği: gerilim çıkışlı varyantlarda 1000 Hz @ -3 dB; özel ayarla 3000 Hz @ -3 dB’e kadar
• Mekanik dayanım: 100 g, yarım sinüs, 1 ms şok; 20-2000 Hz aralığında, en fazla 50 g’ye kadar sabit ivmede ±%0,02 FS/g etki
• Elektriksel koruma: ters polarite korumalı, EMC açısından EN61000 ile uyumlu; yalıtım direnci 50 Vdc altında 1000 MΩ’dan büyük
• Muhafaza ve malzeme: mutlak ve mühürlü gösterge versiyonlarında IP65; ıslak parçalar 316L, 17-4PH veya 15-5PH paslanmaz çelik

Üretici, sensörü kendi sağlamlaştırılmış ve tescilli hassas elemanlarıyla üretir; üretim sürecinde izlenebilir kontroller ve özel burn-in yaşlandırma testi yer alır.

Nerelerde kullanılır?

Üretici verisinde EFE PHE160 için araç üstü otomotiv uygulamaları, askeri uygulamalar, test tezgâhları ile otomasyon ve robotik öne çıkarılır. Küçük gövdesi ve düşük kütlesi, sensörün ölçüm noktasına yakın ve sınırlı hacimli yerlere yerleştirilmesini kolaylaştırır. Paslanmaz çelik ıslak parçalar sayesinde sanayide kullanılan çoğu akışkanla, aşındırıcı olanlar dahil, uyumlu çalışır. Titreşimli ve şoklu ortamlarda ölçüm yapan test mühendisleri için ivme etkisi ve şok değerleri datasheet’te ayrıca verilmiştir.

Basınç portu ve elektriksel bağlantı seçenekleri

Standart basınç portları 3/8-24 UNF-3A erkek ve M10x1-4h erkektir. Opsiyon olarak 1/4″ VCR erkek, G Minimess® için M10x1 erkek, M8x1-6g erkek ve 6 mm dış çaplı boru için SS-6M2-1 Swagelok somun sunulur.

Elektriksel bağlantı standart olarak AWG26, Viton ceketli, ekranlı, Ø3 mm, 4 telli kablo ile yapılır. Opsiyonlar arasında 6 pinli veya 4 pinli hermetik MIL-C-26482 priz ile DEUTSCH Autosport AS4H06-05-PN-HE konnektör bulunur. Montaj öncesinde ölçülecek akışkanı, basınç aralığını ve kullanılacak bağlantı tipini birlikte netleştirmek gerekir.

Sipariş kodunu nasıl okumalı?

EFE PHE160 kodu; çıkış sinyalini (1, 3 veya 7), malzemeyi, aralığı, basınç tipini (A, G, SG), basınç portunu (02, 03, 11, 15, 16, 22), elektriksel bağlantıyı (03, 05, 08/1m, 14), doğruluk ve sıcaklık kayması sınıfını ile varsa özel ayar opsiyonunu belirtir. Örneğin kodun 100 bar aralığı, mutlak tip ve 02 portu içeren yapısı datasheet’te örnek olarak gösterilir. Gerilim çıkışlı varyantlarda 3000 Hz’e kadar bant genişliği opsiyonu ayrıca seçilir.

Ne zaman tercih edilir?

Geniş sıcaklık aralığında, şok ve titreşim altında ölçüm yapılması, sensörün küçük ve hafif olması gereken durumlarda tercih edilir. Benzer sınıftaki diğer sensörleri Minyatür Basınç Sensörleri kategorisinde ve PGA160 Minyatür Basınç Sensörü sayfasında inceleyebilirsiniz. Daha yüksek sıcaklıkta ölçüm gerekiyorsa PHT160 Yüksek Sıcaklık Basınç Sensörü de değerlendirilebilir.

Uygulamanıza uygun PHE160 minyatür basınç sensörü varyantı, aralık ve bağlantı seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
