PHT120 Yüksek Sıcaklık Basınç Sensörü

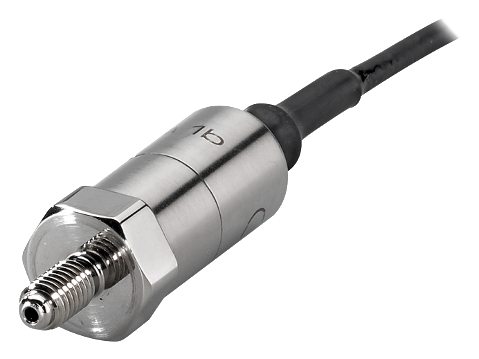

PHT120 yüksek sıcaklık basınç sensörü, EFE tarafından geliştirilen ince film teknolojisiyle üretilen minyatür bir basınç sensörüdür. Akışkanla temas eden tüm parçaları paslanmaz çeliktir; bu nedenle otomotiv, havacılık ve enerji uygulamalarında karşılaşılan korozif akışkanlar dahil çoğu ortamla uyumludur. EFE PHT120 sensörü -40 °C ile +150 °C arasında çalışır; opsiyonel kompanzasyonla çalışma aralığı +175 °C’ye kadar genişler. Ağırlığı kablo hariç yalnızca 10 g’dır.

PHT120 yüksek sıcaklık basınç sensörü hangi çıkış seçenekleriyle gelir?

EFE PHT120 serisi üç çıkış varyantı sunar. Hepsinde ölçüm aralığı, basınç tipi, bağlantı ve malzeme seçenekleri ortaktır.

• PHT121 (mV/V): Yükseltilmemiş köprü çıkışıdır ve sıcaklığa karşı kompanzedir. 0 %FS’de 0 mV/V, 100 %FS’de nominal 1,5 mV/V verir. Besleme 5–15 Vdc’dir.
• PHT123 (0,5–4,5 Vdc, regüle besleme): Dahili elektronik modülle yükseltilmiş çıkış verir. Besleme 5 Vdc ±10 mV’dur.
• PHT127 (0,5–4,5 Vdc, regüle edilmemiş besleme): Aynı gerilim çıkışını 8–16 Vdc besleme ile sağlar.

Gerilim çıkışlı sürümlerde 0 %FS’de 0,5 Vdc, 100 %FS’de 4,5 Vdc alınır (±50 mV tolerans). Çift yönlü (±) aralıklarda -100 %FS noktası 0,5 Vdc’ye karşılık gelir. Tüm sürümlerde akım tüketimi 10 mA’nin altındadır.

Basınç aralıkları ve basınç tipleri

Bar cinsinden aralıklar ±1, -1/+2, -1/+3, 2, 5, 10, 20, 40, 70, 250 ve 400 bar’dır. PSI cinsinden aralıklar ±14,5, -14,5/+30, -14,5/+40, 30, 70, 150, 300, 500, 1000, 3000 ve 5000 PSI’dır. Basınç tipi olarak mutlak ve gösterge (G) seçilebilir. 40 bar üzerindeki aralıklarda mühürlü gösterge (SG) tipi kullanılır. Güvenli aşırı yük %150 FS, patlama basıncı %300 FS’dir.

Öne çıkan özellikler

• Doğrusalsızlık ve histerezis birlikte ±%0,25 FS tipik (±%0,35 FS maks.); gerilim çıkışlı sürümlerde ±%0,25 FS, opsiyonel ±%0,1 FS
• Tekrarlanamazlık ±%0,02 FS tipik
• Sıfır ve hassasiyet ayar toleransı ±%3 FS (mV/V sürümü)
• Birleşik termal sıfır ve hassasiyet kayması ±%0,02 FS/°C
• Kompanzasyon aralığı -30 ile +150 °C; opsiyonel olarak 0 ile +175 °C
• Sinyal bant genişliği 1000 Hz @ -3 dB; gerilim çıkışlı sürümlerde opsiyonel özel ayarla 3000 Hz @ -3 dB’ye kadar
• 20–2000 Hz doğrusal titreşimde sabit ivme etkisi ±%0,02 FS/g (en çok 50 g); mekanik şok 100 g, ½ sinüs, 1 ms
• Ters polarite koruması ve EN61000 uyumlu EMC koruması
• Yalıtım direnci 50 Vdc altında ortam sıcaklığında 1000 MΩ’un üzerindedir
• Mutlak ve mühürlü gösterge versiyonlarında IP65 koruma

Mekanik ve elektriksel bağlantı

Basınç portu olarak M10x1-4h erkek ve M5x0,8-6g erkek standarttır; M8x1-6g erkek opsiyon olarak sunulur. Islak parça malzemesi 316L, 17-4PH veya 15-5PH paslanmaz çelikten seçilir.

150 °C’ye kadar olan kullanımda AWG26, Viton ceketli, ekranlı, Ø3 mm, 4 telli kablo kullanılır. 150 °C üzerinde AWG26 ekranlı Teflon kablo (Ø3,4 mm ±0,2, 5 tel) tercih edilir. Her iki durumda da alternatif olarak 4 pinli CMR-S1-E-04P minyatür priz tipi konektör seçilebilir. Sipariş kodunda çıkış tipi, malzeme, aralık, basınç tipi, mekanik bağlantı, elektriksel bağlantı, kompanzasyon aralığı ve doğruluk sınıfı ayrı ayrı belirlenir.

Nerelerde kullanılır?

Üretici; otomotivde araç üzerindeki ölçümleri, petrol ve gaz, havacılık ve askeri uygulamaları kullanım alanları olarak belirtir. EFE PHT120, sıcaklığın yüksek olduğu ve sensörün küçük boyutta kalması gereken ölçüm noktalarında bu nedenle öne çıkar. Köprü çıkışlı PHT121, ölçüm cihazının veya sinyal şartlandırıcının besleme ve kazanç ayarını kendi tarafında yapmak isteyen sistemler için uygundur. Gerilim çıkışlı PHT123 ve PHT127 ise sinyali doğrudan 0,5–4,5 Vdc olarak okumak isteyen sistemlerde kullanılır.

Seçim notları

Çalışma sıcaklığı +150 °C’yi aşacaksa 0 ile +175 °C kompanzasyon seçeneği ve Teflon kablo ya da CMR konektör gerekir. Regüle 5 Vdc besleme varsa PHT123, geniş ve regüle edilmemiş besleme varsa PHT127 doğru seçimdir. Aynı ailenin diğer yüksek sıcaklık modelleri için PHT160 Yüksek Sıcaklık Basınç Sensörü ve PHT220 Yüksek Sıcaklık Basınç Sensörü sayfalarına bakabilirsiniz. Diğer modeller Basınç Sensörleri kategorisinde yer alır.

Basınç aralığı, çıkış tipi, bağlantı ve kompanzasyon seçeneklerine göre EFE PHT120 konfigürasyonunuzu belirlemek için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
