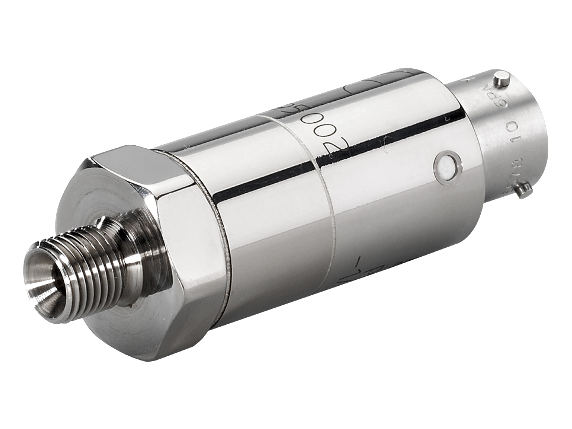

PGA220 Havacılık Sınıfı Basınç Sensörü

PGA220 havacılık sınıfı basınç sensörü, genel amaçlı havacılık uygulamaları için geliştirilmiş, piezo-dirençli algılama elemanına sahip bir basınç sensörüdür. Gelişmiş kompanzasyon teknikleri sayesinde -55 ile +125 °C arasında sıcaklık ve doğrusallık hataları düzeltilir; doğruluk ±%0,25 TÖ’dür ve yükseltgeçli (amplifikatörlü) versiyonlarda opsiyonel olarak ±%0,1 TÖ’ye iner. Akışkanla temas eden parçalar paslanmaz çeliktir; bu nedenle sensör havacılık endüstrisinde kullanılan çoğu ortamla, özellikle Skydrol ve kerosen gibi aşındırıcı akışkanlarla uyumludur. Ürün, Fransız üretici EFE L’ESSOR tarafından üretilir.

PGA220 havacılık sınıfı basınç sensörü nasıl çalışır?

EFE PGA220 sensörü, piezo-dirençli basınç modülü üzerindeki gerinimin elektriksel direnç değişimine dönüşmesi prensibiyle çalışır. Bu değişim kompanzasyon teknikleriyle sıcaklık ve doğrusallık hataları giderilerek yüksek doğruluklu bir çıkış sinyaline çevrilir. Seri; yükseltilmemiş (mV/V) ve yükseltilmiş (Vdc) çıkışlı üç ana versiyonla sunulur.

Çıkış sinyali versiyonları

• PGA221 (mV/V): 5 ile 15 Vdc besleme, tam ölçekte nominal 1,5 mV/V çıkış, sıfır noktasında 0 mV/V; sıfır ve hassasiyet ayar toleransı ±%3 TÖ, çıkış empedansı tipik olarak 3000 Ω’un, giriş empedansı 3500 Ω’un üzerindedir.
• PGA224 (0–5 Vdc): 8 ile 30 Vdc besleme, sıfır noktasında 0 Vdc, tam ölçekte 5 Vdc; sıfır ve hassasiyet ayar toleransı ±50 mV.
• PGA227 (0,5–4,5 Vdc, unregüle besleme): 8 ile 30 Vdc besleme, sıfır noktasında 0,5 Vdc, tam ölçekte 4,5 Vdc; ayar toleransı ±50 mV.

Öne çıkan özellikler

• Basınç aralıkları: -1/+2 bar, -1/+5 bar, 3, 5, 10, 20, 40, 100, 250, 400 ve 600 bar; -14,5/+30 psi, -14,5/+70 psi, 40, 70, 150, 300, 500, 1500, 3000, 5000, 8000 ve 10000 psi
• Doğrusalsızlık ve histerezis birlikte ±%0,25 TÖ; yükseltgeçli versiyonlarda opsiyonel ±%0,1 TÖ
• Tekrarlanamazlık tipik olarak ±%0,02 TÖ
• Kompanzasyonlu ve çalışma sıcaklık aralığı: -55 ile +125 °C
• Birleşik sıfır ve hassasiyet termal kayması ±%0,03 TÖ/°C; opsiyon ±%0,02 TÖ/°C
• Emniyetli aşırı yük %150 TÖ, patlama basıncı %300 TÖ
• Yükseltgeçli versiyonlarda sinyal bant genişliği 1000 Hz (-3 dB)
• Doğrusal titreşimde sabit ivme etkisi ±%0,02 TÖ/g (20–2000 Hz, en çok 50 g); mekanik şok dayanımı 100 g, ½ sinüs, 1 ms
• Ters polarite korumasına sahiptir; EMC açısından EN61000 ile uyumludur
• Yalıtım direnci ortam sıcaklığında 50 Vdc altında 1000 MΩ’un üzerindedir; akım tüketimi 10 mA’in altındadır
• Islak parça malzemeleri paslanmaz çelik 316L, 17-4PH ve 15-5PH (diğer malzemeler talep üzerine)
• Kablo hariç ağırlık 120 g’ın altındadır; mutlak ve mühürlü gösterge versiyonlarında IP67 koruma

Basınç tipi ve bağlantı seçenekleri

EFE PGA220 mutlak (A), gösterge (G) ve mühürlü gösterge (SG) basınç referanslarıyla sipariş edilebilir. Mekanik bağlantı olarak M14x1.5-4h erkek ve 1/4 Gaz A erkek standarttır; 7/16-20 UNJF-3A erkek (MS33656-4) ile 80° iç konili M10x1-4h erkek bağlantılar opsiyoneldir. Elektriksel bağlantı 6 pinli hermetik MIL-C-26482 priz olarak gelir; opsiyonel olarak 6 pinli MIL-DTL-38999 priz seçilebilir. Üretici kodlaması çıkış sinyalini, malzemeyi, aralığı, basınç tipini, mekanik ve elektriksel bağlantıyı, doğruluğu ve sıcaklık kaymasını tek bir model kodunda toplar; böylece test düzeneğinize uyan konfigürasyon net biçimde tanımlanır.

PGA220 havacılık sınıfı basınç sensörü nerelerde kullanılır?

Üretici; havacılık, OEM, askeri ve test tezgâhı uygulamalarını hedef alanlar olarak belirtir. Test tezgâhında yüksek doğruluklu basınç ölçümü serinin ana kullanım alanlarından biridir. Kompakt boyutları ve geniş mekanik ile elektriksel bağlantı seçenekleri kurulumu kolaylaştırır.

Sisteme entegrasyon

Çıkış sinyali seçimi, bağlanacağı ölçüm cihazına göre yapılır. 0–5 Vdc ve 0,5–4,5 Vdc versiyonları gerilim girişli veri toplama cihazlarına doğrudan bağlanabilir. mV/V çıkışlı versiyon, köprü (mV/V) girişi olan bir ölçüm cihazı gerektirir. EFE PGA220 serisinde yükseltgeçli versiyonlar geniş besleme aralığıyla (8–30 Vdc) çalışır; mV/V versiyonu 5–15 Vdc besleme ister. Havacılık odaklı farklı bir model arıyorsanız aynı kategorideki PGA250 Havacılık Sınıfı Basınç Sensörü sayfasına, daha geniş seçenekler için Havacılık Basınç Sensörleri ve Basınç Sensörleri kategorilerine göz atabilirsiniz. Genel ölçüm bilgisi için ürünün üretici belgelerindeki kodlama tablosunu esas alın.

Basınç aralığınıza, çıkış sinyalinize ve bağlantı tipinize uygun PGA220 havacılık sınıfı basınç sensörü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
