PHA220 Basınç Sensörü

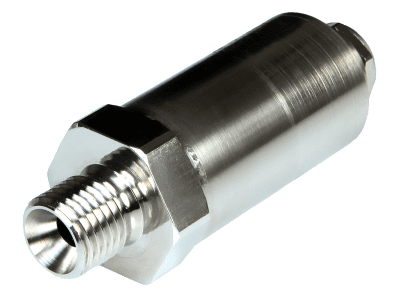

PHA220 basınç sensörü, Fransız üretici EFE tarafından hidrojen uygulamaları için geliştirilmiş, 20 bar ile 700 bar arasında altı ölçüm aralığıyla sunulan kompakt bir basınç sensörüdür. Paslanmaz çelik ölçüm elemanı basınç bağlantı parçasına kaynaklanmamıştır. Bu tek parça tasarım, sensörün 700 bar’a kadar yüksek basınçlı hidrojenle uyumlu olmasını sağlar. Entegre elektronik 0,5–4,5 V seviyeli bir çıkış sinyali üretir.

PHA220 basınç sensörü nasıl çalışır?

EFE PHA220 sensörü, basıncın oluşturduğu mekanik gerilimi elektriksel sinyale dönüştürür. Sinyal işleme elektroniği sensörün içinde yer alır ve çıkış, 5 VDC besleme ile 0,5–4,5 V aralığında ratiometrik olarak verilir. Sıfır noktası (offset) 0,5 V, hassasiyet (span) 4 V olarak tanımlanmıştır; sıfır ve hassasiyet ayar toleransı ±50 mV’tur. Sinyal bant genişliği DC’den 1000 Hz’e kadardır (-3 dB). Bu sayede yavaş değişen basınçların yanında hızlı basınç dalgalanmaları da izlenebilir.

Öne çıkan özellikler

• Ölçüm aralıkları: 20, 40, 100, 250, 400 ve 700 bar
• Basınç tipi: mutlak ve gösterge; 40 bar üzerindeki aralıklarda mühürlü gösterge
• Aşırı yük ve patlama: güvenli aşırı yük tam skalanın %150’si; patlama basıncı tam skalanın %300’ü ya da 1000 bar (hangisi düşükse)
• Doğruluk: +10…+40 °C aralığında ±%0,25 TÖ (hata bandı doğrusalsızlık, histerezis ve ısıl kaymaları kapsar); opsiyonel olarak -25…+85 °C aralığında ±%1 TÖ
• Tekrarlanamazlık: tipik ±%0,02 TÖ
• Besleme: 5 VDC (filtreli ve stabilize), akım tüketimi 10 mA’in altında
• Yalıtım direnci: ortam sıcaklığında 50 VDC altında 1000 MΩ üzeri
• Koruma: ters polarite korumalı, EMC açısından EN61000 ile uyumlu
• Çalışma sıcaklığı: -25…+85 °C
• Mekanik dayanım: 20–2000 Hz aralığında en çok 50 g titreşim, 100 g yarım sinüs 1 ms şok
• Islak parça malzemesi: 316L paslanmaz çelik
• Ağırlık: kablo hariç 100 g’ın altında
• Koruma sınıfı: mutlak ve mühürlü gösterge versiyonlarında IP65

Sensör; şok, titreşim, manyetizma ve elektrostatik deşarj testlerinde RTCA DO 160 standardına göre nitelendirilmiştir. Üretici, kompakt ve sağlam yapısıyla sıcaklık, titreşim ve şokun bir arada bulunduğu taşıt üstü (on-board) kullanım için uygun olduğunu belirtir.

Bağlantı ve seçenekler

Ürün kodu; ölçüm aralığını, basınç tipini, elektriksel bağlantıyı ve kompanze sıcaklık aralığını belirler. Seçenekler şunlardır:

• Mekanik bağlantı: 60° iç konikli M14x1.5 erkek
• Elektriksel bağlantı: 6 pinli MIL-C26482 konnektör ya da Ø3 mm, ekranlı, 4 iletkenli (AWG26) Viton kablo; kablo uzunluğu metre cinsinden belirtilir
• Kompanze sıcaklık aralığı: +10…+40 °C (±%0,25 TÖ) veya -25…+85 °C (±%1 TÖ)

Kablolu versiyonda kırmızı tel artı besleme, yeşil/sarı tel artı sinyal, mavi/siyah tel 0 VDC içindir; beyaz tel bağlantısızdır ve ekran ayrıca çıkarılır.

Nerelerde kullanılır?

Üretici datasheet’i uygulama alanları olarak yakıt hücrelerini, hidrojen depolama izlemeyi, petrokimya ve kimya endüstrisini sıralar. EFE PHA220, hidrojen tankı ve hat basıncının izlenmesi gereken test düzeneklerinde ya da araç üstü sistemlerde, 20 bar ile 700 bar arasında uygun aralığın seçilmesiyle kullanılabilir. Kaynaksız tek parça yapı, hidrojen gibi sızdırmazlığın kritik olduğu ortamlarda tercih nedenidir.

Sisteme entegrasyon

Gerilim girişi olan veri toplama modüllerine ve kontrolcülere doğrudan bağlanabilir. Besleme 5 VDC olduğundan ve çıkış ratiometrik olduğundan, besleme gerilimindeki değişimlerin ölçüme etkisini planlarken göz önünde bulundurmak gerekir. Sinyal bandı DC–1000 Hz olduğu için örnekleme hızı da buna göre seçilmelidir. EFE PHA220, ters polarite korumasına sahiptir; yine de kablo renklerine ve pin sırasına bağlantı öncesinde dikkat edilmelidir.

Hidrojen dışındaki ortamlarda daha sağlam bir gövde arıyorsanız PHE220 Sağlam Basınç Sensörü, havacılık sınıfı bir seçenek için PGA220 Havacılık Sınıfı Basınç Sensörü sayfasını inceleyebilirsiniz. Tüm modeller Basınç Sensörleri kategorisinde listelenir.

Basınç aralığınıza, basınç tipine ve bağlantı seçeneklerine uygun PHA220 basınç sensörü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
