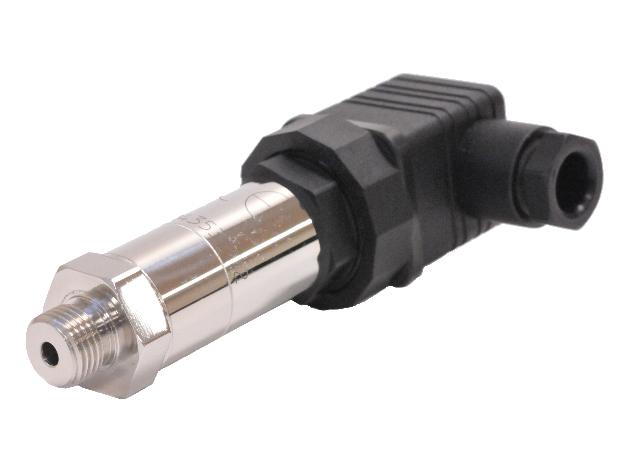

PGP220 Basınç Sensörü

PGP220 basınç sensörü, -1 bar’dan 600 bar’a kadar (istek üzerine daha yükseği) yüksek doğruluklu basınç ölçümü için tasarlanmış bir piezo-dirençli sensör serisidir. Algılama elemanı gelişmiş bir piezo-dirençli basınç modülüdür; güncel kompanzasyon teknikleriyle birlikte ±0,05 % FS’ye kadar doğruluk sunar. Seri; mV/V, 0-5 Vdc ve 0,5-4,5 Vdc çıkış varyantlarıyla, geniş bir dişli bağlantı ve elektriksel konnektör seçimiyle gelir.

PGP220 basınç sensörü varyantları ve çıkış tipleri

Dönüştürücü versiyonlarında dahili elektronik, basınç elemanının düzeltmesini yapar ve analog çıkış verir; bu düzeltmeler sinyalin bant genişliğini etkilemez. EFE PGP220 serisi üç çıkış varyantından oluşur:

• PGP221 (mV/V): 5–15 Vdc besleme, tam skalada nominal 1,5 mV/V çıkış, sıfır ve hassasiyet ayar toleransı ±3 % FS, doğrusalsızlık ve histerezis birlikte ±0,25 % FS
• PGP224 (0-5 Vdc): 8–30 Vdc besleme, çıkış 0 V ile 5 V arası, sıfır ve hassasiyet ayar toleransı ±50 mV, doğrusalsızlık ve histerezis birlikte ±0,1 % FS (opsiyon: ±0,05 % FS)
• PGP227 (0,5-4,5 Vdc, unregüle besleme): 8–30 Vdc besleme, çıkış 0,5 V ile 4,5 V arası, ±50 mV ayar toleransı, ±0,1 % FS (opsiyon: ±0,05 % FS)

Öne çıkan özellikler

• Basınç aralıkları: ±1 bar, -1/+2 bar, -1/+3 bar, -1/+5 bar; 3, 5, 10, 20, 40, 100, 250, 400 ve 600 bar; ±14,5 PSI, -14,5/+30 PSI, -14,5/+40 PSI, -14,5/+70 PSI; 40, 70, 150, 300, 500, 1500, 3000, 5000 ve 8000 PSI
• Basınç referansı: mutlak, gösterge ve mühürlü gösterge
• Aşırı yük ve patlama: emniyetli aşırı yük 150 % FS, patlama basıncı 300 % FS
• Tekrarlanamazlık: tipik ±0,02 % FS; birleşik termal sıfır ve hassasiyet kayması ±0,01 % FS/°C
• Bant genişliği: 1000 Hz @ -3 dB (daha yüksek değer talep üzerine)
• Sıcaklık: kompanzasyonlu aralık 0 ila +60 °C, opsiyon olarak -25 ila +85 °C veya -25 ila +125 °C (M12, 723 priz ve PVC kablo hariç); çalışma aralığı -25 ila +125 °C, M12, 723 priz ve PVC kablo ile -25 ila +90 °C
• Mekanik dayanım: doğrusal titreşimde sabit ivme etkisi ±0,02 % FS/g (20–2000 Hz, en çok 50 g); mekanik şok 100 g, ½ sinüs, 1 ms
• Elektriksel koruma: ters polarite koruması, EN61000 uyumlu EMC koruması, 50 Vdc altında 1000 MΩ’dan büyük yalıtım, 10 mA’nın altında akım tüketimi
• Gövde: akışkanla temas eden parçalar 316L, 17-4PH veya 15-5PH paslanmaz çelik; mutlak ve mühürlü gösterge versiyonlarında IP65; kablo hariç 120 g’dan hafif

Bağlantı seçenekleri

EFE PGP220 serisinde mekanik bağlantı olarak 1/4 Gaz A erkek, 1/4 NPT erkek, 80° iç konili M10x1-4h erkek ve M14x1.5-4h erkek standart; 1/2 Gaz A erkek (gösterge), 1/4 Gaz dişi, 7/16-20 UNJF-3A erkek (MS33656-4) ve 120° konili M10x1-4h erkek ise opsiyon olarak sunulur. Elektriksel tarafta DIN 43650 priz (4 pin) standarttır; miniature DIN 43650 mPm priz, M12 priz (4 pin), hermetik MIL-C-26482 (6 pin) priz, hermetik M12 (4 pin) priz, Binder 723 priz (5 pin), AWG26 Viton ceketli ekranlı kablo (Ø3 mm, 4 tel) ve AWG24 çift ekranlı PVC kablo (4 tel) seçenekleri bulunur.

Nerelerde kullanılır?

PGP220 basınç sensörünün ana uygulaması, test tezgâhlarında yüksek doğruluklu basınç ölçümüdür. Üretici; havacılık, enerji ve nükleer, demiryolu ile deniz ve gemi inşa uygulamalarını da kullanım alanı olarak belirtir. Akışkanla temas eden parçaların tamamı paslanmaz çelik olduğundan sensör, aşındırıcı olanlar dahil sanayide kullanılan çoğu ortamla uyumludur.

Sisteme entegrasyon

PGP224 ve PGP227 varyantları 0-5 Vdc veya 0,5-4,5 Vdc çıkış verdiği için bu aralıkları kabul eden analog giriş kanallarına doğrudan bağlanabilir. PGP221’in mV/V çıkışı ise köprü beslemesi sağlayan ve düşük seviyeli sinyal okuyabilen bir giriş gerektirir. Sipariş kodunda sırasıyla çıkış sinyali, malzeme, ölçüm aralığı, basınç referansı, mekanik ve elektriksel bağlantı, kompanzasyon sıcaklığı ve doğruluk sınıfı seçilir. EFE PGP220 serisi, EFE L’ESSOR tarafından üretilir.

Daha küçük gövde gerekiyorsa PGP160 Minyatür Basınç Sensörü, daha yüksek sıcaklıktaki ortamlar için PHT220 Yüksek Sıcaklık Basınç Sensörü incelenebilir. Diğer modeller için Basınç Sensörleri kategorisine bakabilirsiniz.

Ölçüm aralığı, çıkış tipi, bağlantı ve doğruluk sınıfına göre doğru PGP220 konfigürasyonunu seçmek için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
