os3330 Fiber Optik Rozet Strain Gage

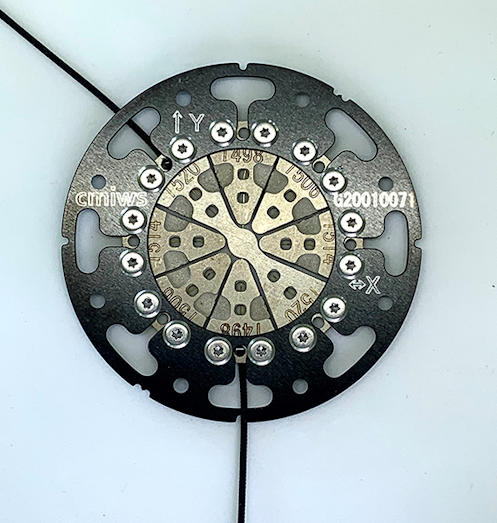

os3330 fiber optik rozet strain gage, Luna’nın fiber Bragg ağı (FBG) tabanlı os3300 gerinim rozeti ailesinde yer alan bir sensördür. Tek bir paslanmaz çelik plaka üzerinde 0°, 45° ve 90° yönlerinde üç aktif gerinim elemanı taşır ve yapı yüzeyine punta kaynağı ile sabitlenir. Luna os3330, düşük profilli yapısı ve uzun mesafeye yayılabilen optik hattı sayesinde çok noktalı gerinim ölçümü için tasarlanmıştır.

os3330 fiber optik rozet strain gage ile ne ölçülür?

Luna os3330 sensörü, yüzeydeki gerinimi üç farklı açıda (0°, 45° ve 90°) eş zamanlı ölçer. Her açı kendi FBG elemanına karşılık gelir. Üç yöndeki ölçüm, tek eksenli bir sensöre göre yüzeydeki gerinim durumunun daha eksiksiz izlenmesini sağlar. Ölçüm aralığı ±1.800 με, strain duyarlılığı yaklaşık 1,2 pm/με, çalışma sıcaklığı -40 ile 120 °C arasındadır.

Öne çıkan özellikler

• Üç aktif gerinim elemanı: 0°, 45° ve 90° ölçüm açıları
• Punta kaynağı ile montaj: plaka üzerindeki montaj kılavuzu, kurulumu yapan kişiye yol gösterir; kurulum basit ve tekrarlanabilirdir
• Kompakt gövde: 34 mm çapında, 1,5 mm kalınlığında 304 paslanmaz çelik taşıyıcı plaka
• Uzun mesafe: sensörler 10 km’ye kadar mesafeye yayılabilir
• Çok noktalı ölçüm: tek bir sorgulayıcı kanalında 5–6 sensör, cihaz başına 80–96 sensöre kadar
• Dalga boyu seçenekleri: 1460 ile 1620 nm arasında
• Kablo: 1 mm fiberglas örgülü, her uçta 1 m (±10 cm) standart uzunlukta

Varyantlar: os3310 ve os3320

Üretici datasheet’i ailede iki rozet modelini tanımlar. os3310 üç gerinim FBG elemanı taşır ve sorgulayıcı başına 96 sensöre kadar (kanal başına 6 sensör) kullanılabilir. os3320 ise üç gerinim elemanına ek olarak bir sıcaklık kompanzasyon elemanı içerir; bu modelde sorgulayıcı başına 80 sensöre kadar (kanal başına 5 sensör) desteklenir. Sıcaklığın gerinim ölçümüne etkisinin ayrıca izlenmesi gereken uygulamalarda sıcaklık kompanzasyonlu varyant tercih edilir.

Nerelerde kullanılır?

Üretici, sensörün uygulama alanlarını yapılar, enerji, ulaşım ve deniz taşıtları olarak belirtir. Punta kaynağıyla metal yüzeylere bağlanabildiği için çelik yapı elemanlarında, uzun hatlar boyunca dağıtılmış noktalarda gerinim izlemesi gereken projelerde kullanılabilir.

Sisteme entegrasyon

Sensörler, Luna’nın HYPERION platformuna bağlanır; bir platforma 96 adede kadar os3300 sensörü entegre edilebilir. Luna os3330 cihazı seçeneklerine göre tarama frekansı 1 kHz veya 5 kHz’dir. Sensörün dalga boyu seti, kullanılacak sorgulayıcı kanalına göre seçilir. Sorgulayıcı olarak si155 Hyperion FBG Interrogator Sorgulayıcı ve si255 Hyperion Interrogator Sorgulayıcı sayfalarını inceleyebilirsiniz. Sensörlerin kablo uçları sipariş sırasında sonlandırılmamış (UT) ya da FC/APC konnektörlü olarak belirlenir; her iki uç için ayrı seçim yapılır.

Veri toplama, hesaplama ve analiz için ENLIGHT Sensing Analysis yazılımı kullanılabilir. HYPERION platformunun API’si ise LabVIEW, Python, Matlab, C++ ve C# örnekleri sunar. Aynı platforma sıcaklık, yer değiştirme, ivme, eğim ve basınç gibi başka fiziksel büyüklükler için sensörler de eklenebilir. Üretici Luna, bu sensörleri aynı ölçüm altyapısında birleştirmeyi hedefler.

Gömülü uygulamalar için os3500 Gömülebilir Optik Gerinim Sensörü sayfasına bakabilirsiniz.

Ölçüm noktası sayınıza, kablo uzunluğunuza ve dalga boyu planınıza uygun os3330 fiber optik rozet strain gage konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
