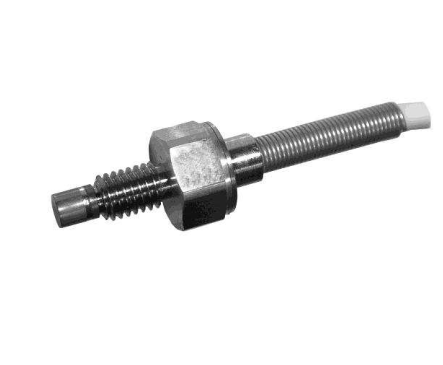

Name: XP5 Minyatür Basınç Sensörü
Brand: TE
SKU: 23621

Ek bilgi

Genel Özellikler

Ürün Ailesi	Basınç Sensörü
Basınç Ölçüm Aralığı	0.5 bar \| 1 bar \| 2 bar \| 5 bar \| 10 bar \| 20 bar \| 35 bar \| 50 bar \| 70 bar \| 100 bar \| 200 bar \| 350 bar \| 7 psi \| 15 psi \| 30 psi \| 75 psi \| 150 psi \| 300 psi \| 500 psi \| 750 psi \| 1000 psi \| 1500 psi \| 3000 psi \| 5000 psi
Basınç Referansı	Geyç (Gauge) \| Mutlak (Absolute) \| Mühürlü Geyç (Sealed gauge)
Sensör Teknolojisi	Strain Gauge

Sıcaklık Parametreleri

Kompanze Çalışma Sıcaklığı	+20 — 150 °C \| -40 — +60 °C \| 0– +60 °C \| +20 — 120 °C
Çalışma Sıcaklığı	-40°C — 120°C

Mekaniksel Özellikler

Basınç portu	10-32 UNF Erkek \| M5x0.8 Erkek
Aşırı dayanım oranı %	400% \| 200%
Üretim Materyali	Titanyum
IP Koruma Sınıfı	IP50 \| IP67
Doğal Frekans (Hz)	130k \| 160k \| 190k \| 250k \| 300k \| 320k \| 380k \| 540k \| 760k \| 90k

Elektriksel Özellikler

Duyarlılık (Çıkış Sinyali)	10 mV/V \| 2.5 mV/V \| 5 mV/V
Çıkış sinyal tipi	0.5-4.5 VDC \| mv/V (bridge tipi)
Sıfır çıkış gerilimi	±1 mV
Besleme Gerilimi	1-10 VDC Regüle (strain gage beslemesi) \| 10 – 30 VDC
Elektriksel Konnektör	Dahili kablolu \| SC Konnektör
Kablo uzunluğu (Dahili kablolu opsiyonlarda)	2 mt

Performans

Doğruluk %	± 0.25% \| ± 0.5% \| ±0.3%
Sıcaklığın Sıfır Noktasına Etkisi	±2% of reading /50°C (> 5 bar) \| ±4% of reading /50°C (= 2 bar) \| ±6% of reading /50°C (< 1 bar)
Sıcaklığın Duyarlılığa Etkisi	±2% of reading /50°C (> 5 bar) \| ±4% of reading /50°C (< 2 bar)

M5 Minyatür Basınç Sensörü

0.5 bar’dan 350 bar’a farklı basınç ölçüm aralığı seçenekleri
-40 … +120 °C’ye arası çalışma sıcaklığı
Titanyum gövde
Opsiyonel yükseltilmiş çıkış
Statik ve dinamik uygulamalar için uygun
Opsiyonel IP67 koruma
