PCM120 Basınç Sensörü

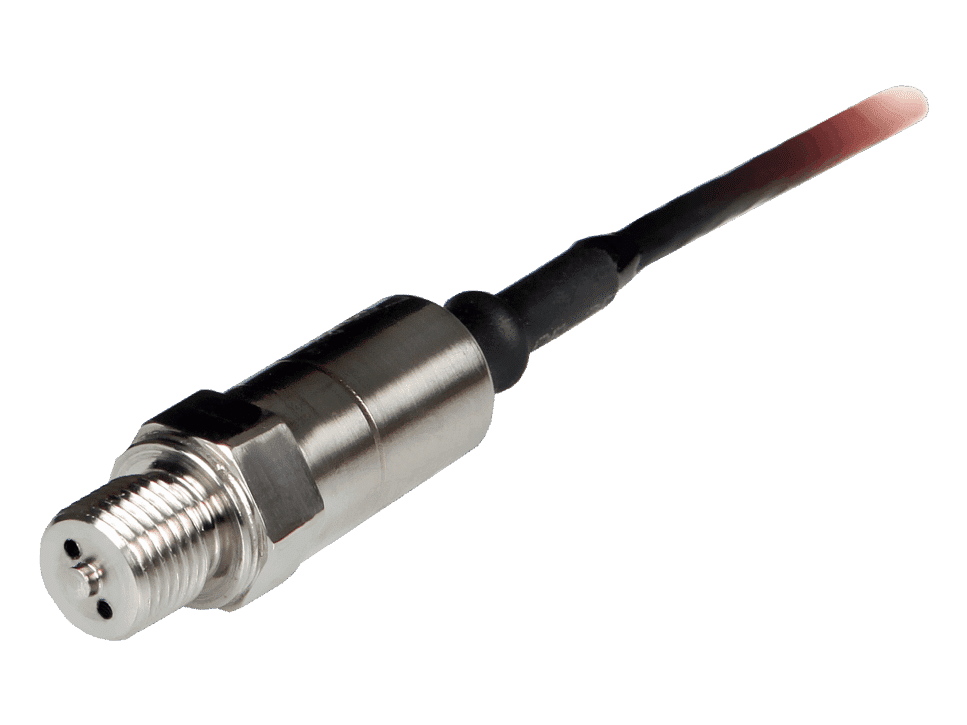

PCM120 basınç sensörü, aynı noktada hem basınç hem sıcaklık ölçen alt-minyatür bir transdüser serisidir. Basınç, ince film teknolojili bir elemanla ölçülür ve 0,5–4,5 VDC’lik yükseltilmiş sinyal olarak verilir. Ortam sıcaklığı ise platin RTD (PT1000) ile algılanır ve sinyal doğrudan prob üzerinden direnç (Ω) olarak alınır. EFE PCM120 sensörünün ağırlığı kablo hariç 10 g’dır. Seri, Fransız üretici EFE L’ESSOR tarafından geliştirilir.

PCM120 basınç sensörü nasıl çalışır?

Basınç ve sıcaklık elemanları birbirinden bağımsız çalışacak şekilde tasarlanmıştır. Basınç çıkışı sensörün içindeki elektronikle 0,5–4,5 VDC aralığına yükseltilir; sıcaklık tarafında ise elektronik yoktur ve PT1000 sınıf A probunun direnci doğrudan çıkışa verilir. İstenirse PT1000 yerine PT100 sınıf A prob seçilebilir. Basınç sinyali sıfırda (±aralıklarda -%100 FS’de) 0,5 VDC, tam skalada 4,5 VDC değerindedir.

Modeller: PCM123 ve PCM127

EFE PCM120 serisi, besleme yapısına göre iki modelde sunulur:

• PCM123: 5 VDC ±10 mV regüle besleme, 0,5–4,5 VDC çıkış
• PCM127: 8–16 VDC unregüle besleme, 0,5–4,5 VDC çıkış

İki modelde de tüketim 10 mA’in altındadır ve ters polarite koruması vardır.

Öne çıkan özellikler

• Basınç aralıkları (FS): -1/+4 bar, -1/+9 bar, 5, 10, 20, 40, 70 ve 250 bar; -14,5/+60 PSI, -14,5/+140 PSI, 70, 150, 300, 500, 1500 ve 3000 PSI
• Basınç referansı: mutlak (A), gösterge (G) ve mühürlü gösterge (SG)
• Güvenli aşırı yük: %150 FS
• Doğrusalsızlık ve histerezis (birlikte): ±%0,25 FS; opsiyon olarak ±%0,1 FS
• Sinyal bant genişliği: 1000 Hz @ -3 dB; opsiyon olarak 3000 Hz @ -3 dB’ye kadar özel ayar
• Kompanze sıcaklık aralığı: 0…+60 °C standart; opsiyon olarak -25…+85 °C, -25…+125 °C veya -40…+125 °C
• Çalışma sıcaklığı: -40…+125 °C
• Birleşik termal sıfır ve hassasiyet kayması: ±%0,02 FS/°C; opsiyon olarak ±%0,01 FS/°C
• Titreşim etkisi: ±%0,02 FS/g (20–2000 Hz, en çok 50 g)
• Mekanik şok: 100 g, ½ sinüs, 1 ms
• EMC: EN61000 ile uyumlu
• İzolasyon: ortam sıcaklığında 50 VDC altında 1000 MΩ’dan büyük
• Mekanik bağlantı: termal problu M8x1-6g erkek veya M10x1-4h erkek
• Elektrik bağlantısı: AWG26 blendajlı Teflon kablo, Ø3,4 mm, 5 damarlı
• Koruma sınıfı: mutlak ve mühürlü gösterge versiyonlarında IP65

Nerelerde kullanılır?

Üretici, serinin kullanım alanlarını otomotivde araç üzerinde ölçüm, havacılık ve test tezgâhları olarak belirtir. Küçük boyutu, düşük kütlesi ve sağlamlaştırılmış yapısı sayesinde Seri araçlar, uçaklar, füzeler ve uydular gibi gömülü uygulamalara uygundur. Basınç ve sıcaklığın aynı noktada izlenmesi gereken testlerde tek sensör iki ölçüm noktasının yerini tutar.

Sipariş yapılandırması ve sisteme bağlantı

PCM120 basınç sensörü, sipariş kodunda şu seçimlerle yapılandırılır: çıkış tipi (PCM123 veya PCM127), basınç referansı, ölçüm aralığı, basınç portu (M8x1-6g veya M10x1-4h), kompanze sıcaklık aralığı, doğruluk sınıfı, termal kayma sınıfı ve opsiyonlar (özel bant genişliği ayarı, PT100 çıkışı veya ikisi birden). Basınç sinyali ve sıcaklık sinyali birbirinden bağımsız olduğundan veri toplama sistemine iki ayrı kanal olarak bağlanır. Basınç çıkışı bir gerilim girişine, PT1000 çıkışı ise direnç ya da RTD ölçebilen bir girişe gider.

Aynı ailede basınç ve sıcaklık ölçümünü birlikte sunan başka bir seçenek için PCM160 Basınç & Sıcaklık Sensörü sayfasına, daha yüksek ortam sıcaklıklarında yalnızca basınç ölçümü gerekiyorsa PHT120 Yüksek Sıcaklık Basınç Sensörü sayfasına bakabilirsiniz. Diğer modeller için Havacılık Basınç Sensörleri kategorisini inceleyebilirsiniz.

Basınç aralığınıza, besleme koşullarınıza ve sıcaklık gereksinimlerinize uygun EFE PCM120 yapılandırması için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
