Hava akış sensörü SS 20.600
SS 20.600 Hava Akış Sensörü - Hava Akış Sensörü
SS 20.600 Hava Akış Sensörü - Hava Akış Sensörü
SS 20.600 Hava Akış Sensörü - Hava Akış Sensörü

SS 20.600 Hava Akış Sensörü

Termal Hava Akış Sensörü Nasıl Çalışıyor ?

Akış sensörü korunaklı kalacak ve aynı zamanda akışı engellemeyecek şekilde oda tipi bir yapının içine yerleştirilmiştir. Oda içindeki seramik sensör elemanının yüzeyinde akış hızı ve sıcaklık sensörü bulunur. Koruma amacıyla sensörler ince bir cam tabakası ile kaplanmıştır. Akış sensörü, ortam sıcaklığının 40 K üstüne kadar ısıtılır. Bu pozitif sıcaklık farkını (“aşırı sıcaklık”) sürdürmek için gereken güç, sensörün “normal hız” (doğrusal akım / voltaj / impals sinyali) olarak yayınladığı akış hızı hızının bir göstergesidir. Özetlemek gerekirse geçen hava akış hızı 40 K lık sıcaklık farkını bozmaya çalışırken, farkı 40 K derecede tutmak için harcanan güç ile hava akış değeri arasındaki bağlantıdan bahsediyoruz.
Bu, ölçüm prensibinin en büyük avantajı, ortamın basıncının veya sıcaklığının ölçümüne gerek duymamasıdır.

Hava veya nitrojen (opsiyonel:metan, doğal gaz, biogaz, CO2, özel gazlar veya gaz karışımı) gazlarının ölçümünde kullanılır, normalize standart (yani TN = 20 °C, pN = 1.013,25 hPa basınçta)   wN  normal akış hızı çıkışı verir! SS.20.600 ayrıca ortam sıcaklığı da ölçmektedir.

Teknik Döküman : Teknik Döküman

Stok kodu: 24867 Kategoriler: Etiketler: , , , , , , , ,

SS 20.600 Hava Akış Sensörü

SS 20.600 hava akış sensörü: 0,2–220 m/s aralığında termal ölçüm, 4–20 mA / 0–10 V ve impuls çıkışı, 40 bara kadar basınç, ATEX Zone 2 seçeneği.

Gazların akış hızı hacimleri – endüstriyel proseslerde önemli bir parametre

Enerji tasarrufu ve üretim sürecinde kaliteyi güvence altına almaya yönelik tedbirler, endüstriyel proseslerde özellikle önemlidir. Hacimsel akış hızlarını ve gazların hacimsel akışını tam olarak ölçebilme yeteneği, bunda önemli bir rol oynar. Bunun için kullanılan akış hızı sensörü, farklı gazlar için yüksek aşırı basınçlarda ve geniş sıcaklık aralıklarında hassas ölçüm sonuçları verebilmelidir. Aynı zamanda patlayıcı alanlar ve açık hava gibi en zor çevre koşullarında da bunu yapabilmelidir. Uygun bir sensörün seçiminde yer alan diğer bir kriter, bakımın önlenmesi ve buna bağlı yüksek ikincil maliyetlerin azaltılmasıdır. Montaj kolaylığı ve güvenilir ölçüm değerlerinin sağlanması önemlidir.

Endüstriyel süreçler ve pnömatik teknolojileri için “gerçek profesyonel”

Termal SCHMIDT ® Akış Sensörü SS 20.600 zorlu endüstriyel uygulamalar için mükemmel bir çözüm sunar. Basınçlı hava izleme, proses brülörlerinde gaz izleme, gazların tüketim kaydı ve çok daha fazla uygulama için kullanılabilir. Sensör, akış hızının yanı sıra 120 ° C’ye kadar ortam sıcaklıklarını kaydeder. DN25 çaplı küçük borulardan başlayarak ve 1 metreye kadar sensör uzunluğunun uygun olduğu büyük borulara kadar hacimsel akış oranını ölçebilirsiniz.
Standart versiyon 16 bara kadar çalışmaktadır. Bu yeterli olmazsa 40 bara kadar çalışacak opsiyonlara bakabilirsiniz.
40 bara kadar derecelendirilmiş sürüm seçilebilir.
Bu sensörün kurulumu çok kolaydır: sensörle birlikte gelen sıkıştırma bağlantı elemanı ile sensörü boruya vidalayın, sensörü gaz akışında merkezleyerek hizalayın ve elektrik kablolarını bağlayın – hepsi bu kadar!
Bu sensör, herhangi bir hareketli parça içermez buna bağlı olarak sensör az bakım gerektirir. Zamana zaman ortamdaki kontaminasyona bağlı olarak sensör ucunun hava üfleyerek veya suyla durulanarak yıkanması gerekebilir.

SS 20.600 Hava Akış Sensörü - Hava Akış Sensörü
SS 20.600 Hava Akış Sensörü - Hava Akış Sensörü

Yüksek gaz hızı, özel gazlar veya patlayıcı gazlar…SS 20.600 hepsini ölçebilir!

Özel oda kafalı semsör 0.2 m/s hızlardan 220 m/s hızlara kadar çalışarak bu geniş aralıkta hassas ölçümler yapmanıza olanak verir.
Her sensör özenle hazırlanmış rüzgar tünelinde kontrol edilip, uygunluğu karşılaştırılır.
Saf oksijen, CO2, metan, hidrojen gibi farklı gazlarda çalışmak üzere opsiyonel olarak kalibre edilebilir.
Patlayıcı gazların akış ölçümüne yönelik ATEX sertifikası yine opsiyoneldir.

SS 20.600 hava akış sensörü için mevcut açıklamada çalışma prensibi ve uygulama örnekleri anlatılıyor. Bu bölümde üretici datasheet’indeki teknik değerleri, çıkış ve haberleşme seçeneklerini ve sipariş sırasında yapılacak seçimleri bulabilirsiniz.

SS 20.600 hava akış sensörü teknik ayrıntıları

  • Ölçüm büyüklüğü: 20 °C ve 1.013,25 hPa’ya normalize edilmiş standart akış hızı (wN); ortam sıcaklığı da ayrıca ölçülür
  • Ölçüm aralıkları: 0–10 / 20 / 60 / 90 / 140 / 220 m/s; müşteriye özel aralıklar 0,1 m/s adımlarla verilebilir
  • Alt algılama sınırı: 0,2 m/s
  • Doğruluk: standart ayarda ölçülen değerin ±%3’ü + (%0,4 tam skala; en az 0,08 m/s); hava, azot ve oksijen için opsiyonel yüksek hassasiyetli ayarda ±%1 + (%0,4 tam skala; en az 0,08 m/s)
  • Tekrarlanabilirlik ve tepki: ±%1; t90 tepki süresi 1 s (havada 0’dan 5 m/s’ye sıçrama)
  • Sıcaklık ölçümü: -20 ile +120 °C (ATEX versiyonda -40 ile +120 °C); doğruluk 10–30 °C arasında 1 K, diğer aralıkta 2 K
  • Basınç: standart 16 bar, opsiyonel 40 bar; O2 > %21 uygulamalarında 20 bar
  • Koruma sınıfı: gövde IP 65, sensör IP 67

Çıkışlar ve saha entegrasyonu

Schmidt SS 20.600 sensörü 24 V DC (±%20) ile beslenir; akım tüketimi impuls çıkışları olmadan yaklaşık 50 mA’dir. Analog çıkışlar 4–20 mA ve 0–10 V’tur, kısa devreye karşı korumalıdır ve geçiş otomatik yapılır. Ayrıca 0–100 Hz impuls çıkışı bulunur; boru çapı belirtilirse 1 impuls/m³, 0,1 m³ veya 0,01 m³ gibi hacim bazlı çıkış seçilebilir. Bağlantı 8 pinli M12 konnektör iledir; kablo uzunluğu gerilim sinyalinde 15 m, akım ve impuls sinyalinde 100 m’ye kadardır. Mevcut sistemlere bağlamak için DeviceNet ve Profibus DP-V0 haberleşme modülleri opsiyoneldir; standart çıkışlar bu modüllerle birlikte kullanılmaya devam eder. Gövde üzerindeki dört adet çift renkli LED normal çalışmada yeşil, arızada kırmızı yanıp sönerek durumu gösterir.

Sipariş sırasında yapılacak seçimler

  • Prob boyu: 120, 250, 400 ve 600 mm standart; özel boy 120–1.000 mm arası. Zor montaj koşulları için uzak (remote) versiyon bulunur.
  • Bağlantı: paslanmaz çelik sıkıştırma fittingi, G veya R (PT) dişli
  • Gaz tipi: hava ve azot standarttır; metan, doğal gaz, biyogaz, CO2, oksijen, özel gaz ve gaz karışımları için gaza özgü düzeltme faktörlü versiyonlar sunulur
  • Ayar: standart ayar, sertifikalı ayar veya ISO kalibrasyon sertifikalı yüksek hassasiyetli ayar
  • ATEX: SS 20.600 Ex, II 3G Ex nA ic IIC T4 Gc işaretli, Zone 2 için tasarlanmıştır

Oksijen içeriği hacimce %21’in üzerindeki ortamlarda ortamla temas eden tüm parçalar yağdan arındırılmalıdır; bunun için gressiz ve O2 > %21 varyantı seçilir. Bu varyant ATEX ile birlikte sunulmaz.

Montaj notları

Schmidt SS 20.600 sensörü en az DN 25 çaplı borulara takılır. Doğru akış profili için giriş tarafında en az 10 x iç çap, çıkış tarafında en az 5 x iç çap düz hat bırakılması önerilir. Montaj konumu serbesttir; ancak dikey aşağı akışta ölçüm aralığının alt sınırı 16 barda 2 m/s olur. Aksesuar olarak basınç altında sökme-takmayı kolaylaştıran prob küresel vanalar, kaynak manşonları, LED göstergeli MD 10.010 / MD 10.015 üniteleri ve ek bağlantı kabloları bulunur.

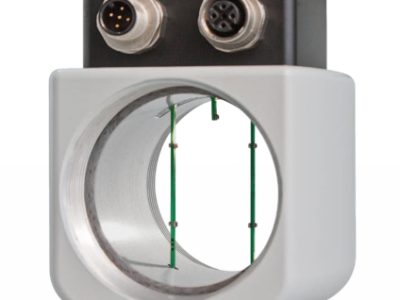

Aynı kategorideki SS 20.515 & SS 20.415 Temiz Oda Hava Akış Sensörü ve MPM Hat Tipi Kütlesel Hava Akış Sensörü alternatiflerini de inceleyebilirsiniz. Ürün, Schmidt Technology tarafından üretilir.

Borunuza, gazınıza ve basıncınıza uygun SS 20.600 hava akış sensörü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.

UygulamaSS 20.600 Çözümü
Endüstriyel ocak ve yakma fırınlarına gelen havanın ölçümü-220 m/s yüksek hava hızı
-Basınç ve sıcaklıktan bağımsız standart volümetrik akış hızı
-Saf oksijen ölçümü
Nitrojen gibi soy gaz hacim kaydı-Spesifik gaz ve gaz karışımları ile çalışabilme
-40 bara kadar sorunsuz çalışma
Doğal gaz, metan gibi yanma gazlarının kontrolü-ATEX versiyonu
– DN25 çapa kadar kullanım olanağı
Gaz tüketim ölçümü-Nerdeyse sıfırdan maksimuma kadar gaz akışının ölçülebilmesi
–40 C ye kadar çalışabilmesi (ATEX)
Basınçlı hava tüketimi ölçümü, kompresör kontrolü– oldukça geniş çalışma aralıkları
-m^3 ölçümü için pals çıkış imkanı
Hava kaçağı ölçümü-0.2 m/s ye kadar ölçüm imkanı
-Ürünün yaşına bağımlı kayma yaşamaz
Minimum akış hızını görüntüleme-Yüksek doğruluklu kalibrasyon (%1)
-çok hızlı cevap süresi
Genel Özellikler
Ürün Ailesi

Marka

Hava Akış Ölçüm Aralığı

| | | | | |

Ölçülebilecek Akışkan (Gaz)

| | | | | | |

Sensör Teknolojisi

Sıcaklık Ölçüm Modu
Sıcaklık Ölçüm Aralığı

|

Haberleşme Arabirimi
Haberleşme Protokolleri

|

Mekaniksel Özellikler
Üretim Materyali

Sıcaklık Parametreleri
Çalışma Sıcaklığı

|

Performans
Ölçülebilecek Min Akış Hızı

Sıcaklık Sensörü Doğruluk

|

Çevresel
Bağıl Nem

Devamı
Dalma Boyu

| | | |

İmpulse (Frekans) Çıkışı

| | | |

Sıkıştırma fittingi

|

Patlayıcı Alan Sertifikası

|

Koruma Kaplaması

|

Çalışma Basıncı

| | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | |

Teknik Dökümanlar

SS 20.600 Hava Akış Sensörü Gaz / Hava Akış SensörleriTeknik Döküman
