PGA250 Havacılık Sınıfı Basınç Sensörü

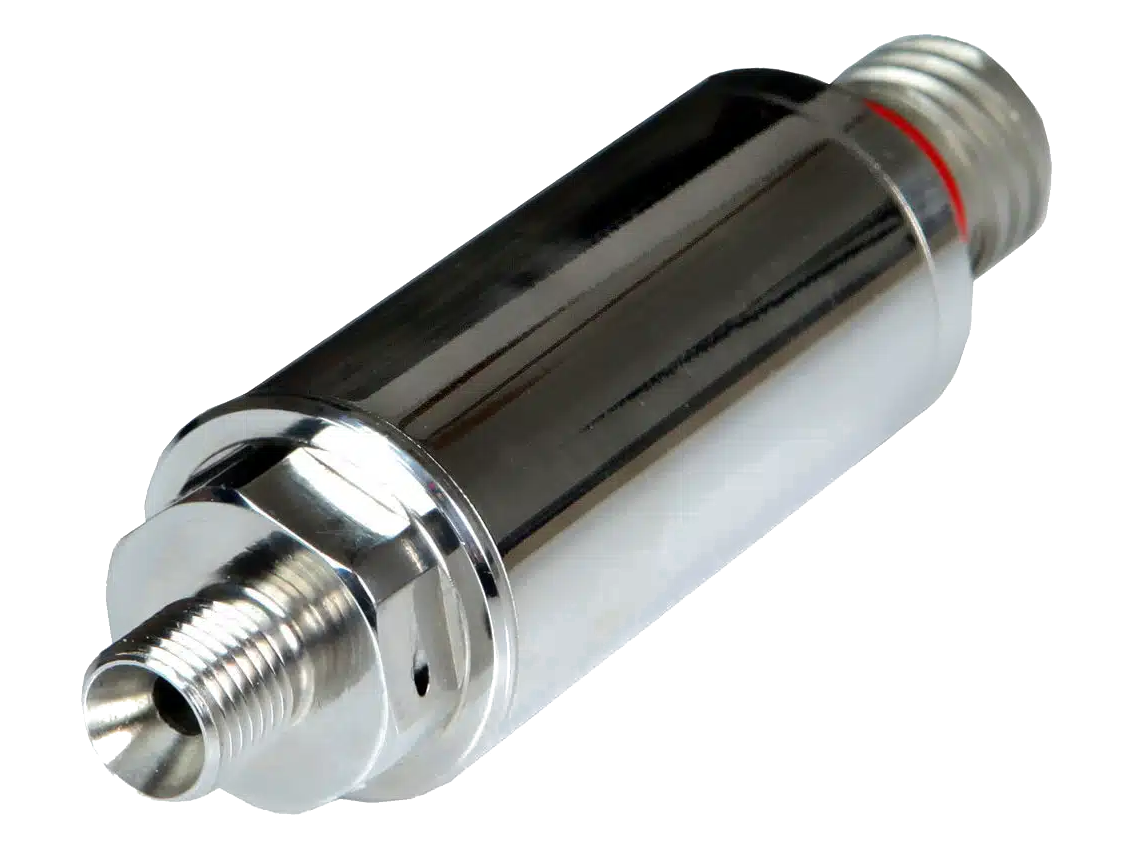

PGA250 havacılık sınıfı basınç sensörü, EFE L’ESSOR tarafından havacılık ortamlarında sıvı veya gaz basıncını ölçmek için tasarlanmış, entegre elektroniğe sahip, tamamı paslanmaz çelikten üretilmiş bir basınç transmitteridir. Ölçüm elemanı, üreticinin 30 yılı aşkın süredir geliştirdiği ince ve tamamen metalik bir katmandır. Bu yapı sensörün çoğu endüstriyel akışkanla, en aşındırıcı olanlar dahil, uyumlu olmasını ve geniş bir sıcaklık aralığında çalışmasını sağlar. Sensör kompakt ve hafiftir; gövde ağırlığı gösterge versiyonunda 120 g’ın, mutlak versiyonunda 145 g’ın altındadır.

PGA250 havacılık sınıfı basınç sensörü nasıl çalışır?

Sensör basıncı, ince metalik ölçüm elemanının basınç altındaki deformasyonu üzerinden algılar. Bu deformasyon, sensörün içindeki elektronik devreler tarafından ölçülür ve 1-10 Vdc çıkış sinyaline dönüştürülür. Çıkış, aralığın başında (%0) 1 Vdc, hassasiyet olarak ise 9 Vdc’dir; yani tam skalada 10 Vdc’ye ulaşır. Besleme regüle edilmemiş olabilir; 16 ila 32 Vdc aralığı kabul edilir.

Bileşik aralıklarda (ör. ±1 bar) %0 çıkışı aralığın en düşük değerine (-1 bar), hassasiyet ise tüm ölçüm aralığına (2 bar) karşılık gelir. Negatif basınç aralıkları talep üzerine mümkündür; bunun için üreticiye danışılması gerekir.

Öne çıkan özellikler

• Basınç aralığı: 0-3 bar’dan 0-400 bar’a kadar tüm aralıklar
• Güvenli aşırı yük ve patlama basıncı: sırasıyla tam skalanın %150’si ve %300’ü
• Doğruluk: kompanzasyon aralığında ±%1 TÖ hata bandı
• Çıkış sinyali: 1-10 Vdc
• Besleme ve tüketim: 16 ila 32 Vdc; 28 Vdc’de 10 mA’in altında, 16-32 Vdc aralığında 15 mA’in altında akım
• Yalıtım direnci: oda sıcaklığında 50 Vdc altında 1000 MΩ’un üzerinde
• Çalışma sıcaklığı: -55 ila +90 °C, standart olarak
• Islak parçalar: 316L, 17-4PH ve 15-5PH paslanmaz çelik
• Koruma sınıfı: mutlak ve mühürlü gösterge versiyonlarında IP65

EFE PGA250 elektriksel korumalarla donatılmıştır; bu korumalar sensörün uçaklarda kullanım için sertifikalandırılabilmesini sağlar. Sensör ayrıca RTCA DO-160 ve MIL STD-810F standartlarının birçok bölümüne göre kalifiye edilmiştir. Hangi bölümlerin kapsandığı için üreticinin kalifikasyon dokümanlarına bakılmalıdır.

Basınç tipi ve bağlantı seçenekleri

Üç basınç referansı sunulur: mutlak, gösterge ve mühürlü gösterge. Mekanik bağlantı için üç erkek port seçeneği vardır:

• M10x1-4h erkek, NF L 43-215-M10 uyumlu
• 7/16-20 UNJF-3A erkek, SAE-AS4395 uyumlu
• 7/16-20 UNJF-3A erkek, MS33514-E4 uyumlu

Kompanze sıcaklık aralığı da sipariş koduyla seçilir; -40 ila +70 °C (D) ve -55 ila +90 °C (E) seçenekleri bulunur. Düşük sıcaklıkta çalışacak bir uygulamada doğruluk bandı kompanzasyon aralığı içinde geçerli olduğundan, bu seçimi beklenen çalışma sıcaklığına göre yapmak gerekir.

Elektriksel bağlantı ve sisteme entegrasyon

Elektriksel bağlantı, EN3645-Y1AN35MN tipi 6 pinli konnektörle yapılır (D38999/25YA35PN eşdeğeri). Sensör gövdesi şaseye bağlanır. Çıkış basit bir gerilim sinyali olduğundan, uygun aralıkta analog giriş sunan bir veri toplama sistemi ya da kontrolcüye doğrudan bağlanabilir. Besleme ve sinyal bağlantıları yapılırken üreticinin bağlantı şeması esas alınmalıdır.

Sensör, EFE (L’Essor Français Électronique) tarafından Fransa’da geliştirilir. EFE PGA250 gibi sensörlerin verileri bir ölçüm sistemine alınırken sinyal aralığının giriş modülüyle uyumlu olması yeterlidir; ek sinyal şartlandırıcı gerektiren bir durum datasheet’te belirtilmemiştir.

Nerelerde kullanılır?

PGA250 havacılık sınıfı basınç sensörü, üretici dokümanında iki ana uygulama alanıyla anılır: havacılık ve uçuş testleri. Gömülü (embedded) uygulamalar için tasarlandığından uçak üzerinde sıvı veya gaz hatlarındaki basıncın izlenmesi gereken yerlerde kullanılır. Ürün sayfasındaki bilgiler, havacılık ortamında sıvı veya gaz basıncı ölçülmesi gereken tüm uygulamalar için uygun olduğunu belirtir.

Ne zaman tercih edilir?

Tamamı paslanmaz çelik, kompakt bir sensörde 1-10 Vdc çıkış, 6 pinli askeri tip konnektör ve geniş bir sıcaklık aralığı aranıyorsa EFE PGA250 değerlendirilebilir. Aynı alandaki diğer modelleri havacılık basınç sensörleri kategorisinde inceleyebilir, yakın bir seçenek olarak PGA220 havacılık sınıfı basınç sensörü sayfasına bakabilirsiniz. Daha küçük boyutlu alternatifler için PGA160 minyatür basınç sensörü de ilgili olabilir.

Basınç aralığınıza, basınç referansınıza, portunuza ve sıcaklık gereksinimlerinize uygun PGA250 havacılık sınıfı basınç sensörü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
