PHE120 Minyatür Basınç Sensörü

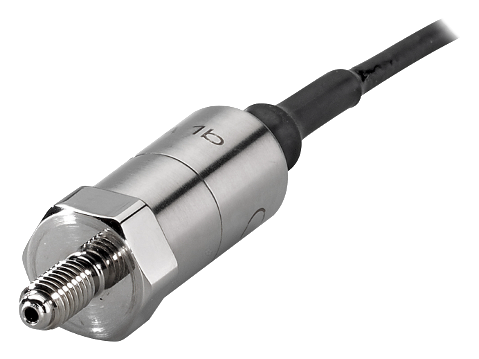

PHE120 minyatür basınç sensörü, Fransız üretici EFE L’ESSOR tarafından zorlu ortamlar için tasarlanmış, ıslak parçaları paslanmaz çelikten yapılmış küçük bir basınç sensörüdür. -40 °C ile +140 °C arasında çalışır, mekanik şok ve titreşime dayanıklıdır ve ağırlığı kablo hariç 10 g’dır. Mutlak, gösterge ve mühürlü gösterge tiplerinde, -1 bar ile 400 bar arasındaki aralıklarda sunulur. Üretimde izlenebilir kontroller ve özel burn-in yaşlandırma uygulanır; amaç, en zorlu uygulamalarda yüksek performans ve kararlılıktır.

PHE120 minyatür basınç sensörü hangi çıkış versiyonlarıyla sunulur?

EFE PHE120 sensörü üç çıkış versiyonuyla gelir. Seçim, sensörün bağlanacağı ölçüm kanalına göre yapılır:

• PHE121 (mV/V): 5 ile 15 Vdc besleme, tam skalada nominal 1,5 mV/V çıkış. Giriş empedansı tipik olarak 3500 Ω’un, çıkış empedansı 3000 Ω’un üzerindedir. Doğrusalsızlık ve histerezis birlikte ±%0,25 FS tipik (maks. ±%0,35 FS).
• PHE123 (0,5–4,5 Vdc, regüle besleme): 5 Vdc ±10 mV besleme ile çalışır. Sıfır noktasında 0,5 Vdc, tam skalada 4,5 Vdc (±50 mV) verir.
• PHE127 (0,5–4,5 Vdc, regülesiz besleme): 8 ile 16 Vdc besleme ile aynı 0,5–4,5 Vdc çıkış aralığını verir.

Gerilim çıkışlı PHE123 ve PHE127 versiyonlarında doğrusalsızlık ve histerezis ±%0,25 FS’dir; opsiyon olarak ±%0,1 FS seçilebilir. Sinyal bant genişliği -3 dB noktasında 1000 Hz’dir ve özel ayar opsiyonuyla 3000 Hz’e kadar çıkarılabilir. Üç versiyonda da akım tüketimi 10 mA’in altındadır.

Öne çıkan özellikler

• Basınç aralıkları (tam skala): ±1 bar, -1/+2 bar, -1/+3 bar, 2, 5, 10, 20, 40, 70, 250 ve 400 bar; ±14,5 PSI, -14,5/+30 PSI, -14,5/+40 PSI, 30, 70, 150, 300, 500, 1000, 3000 ve 5000 PSI
• Basınç tipi: mutlak, gösterge ve mühürlü gösterge
• Aşırı yük ve patlama basıncı: güvenli aşırı yük tam skalanın %150’si, patlama basıncı %300’ü
• Sıcaklık: çalışma sıcaklığı -40 ile +140 °C; kompanze aralık -40 ile +125 °C, opsiyon olarak -40 ile +140 °C
• Termal kayma: sıfır ve hassasiyet kaymaları birlikte ±%0,02 FS/°C, opsiyon olarak ±%0,01 FS/°C
• Tekrarlanamazlık: tipik ±%0,02 FS
• Titreşim ve şok: 20–2000 Hz doğrusal titreşimde (maks. 50 g) sabit ivme etkisi ±%0,02 FS/g; 100 g, yarım sinüs, 1 ms mekanik şok değeri
• Elektriksel koruma: ters polarite korumalı, EN61000 ile uyumlu EMC koruması; yalıtım 50 Vdc altında 1000 MΩ’un üzerinde
• Koruma sınıfı: mutlak ve mühürlü gösterge versiyonlarında IP65
• Islak parça malzemesi: 316L, 17-4PH veya 15-5PH paslanmaz çelik; üretici, tamamı paslanmaz çelik yapının endüstride kullanılan çoğu akışkanla, aşındırıcı olanlar dahil, kullanılabilmesini sağladığını belirtir

Mekanik ve elektriksel bağlantı

Basınç bağlantısı için M10x1-4h erkek veya M5x0.8-6g erkek dişli portlar standarttır; M8x1-6g erkek port opsiyon olarak sunulur. Elektriksel tarafta standart bağlantı, AWG26, Viton ceketli, ekranlı, Ø3 mm, 4 telli kablodur. Kablo yerine 4 pinli CMR-S1-E-04P minyatür priz de seçilebilir. EFE PHE120 sensörünün küçük gövdesi ve düşük kütlesi, yer kısıtı olan montajlarda avantaj sağlar.

Nerelerde kullanılır?

Üretici, PHE120 minyatür basınç sensörünü araç üstü otomotiv ölçümleri, havacılık, askeri uygulamalar ve test tezgâhları için konumlandırır. Geniş sıcaklık aralığı, şok ve titreşim dayanımı sayesinde araçlar, uçaklar, uydular, robotlar ve füzeler üzerindeki gömülü ölçümlere uygundur. Test mühendisleri için bu, sensörün ölçüm noktasına çok yakın, titreşimli ve sıcak bir ortamda doğrudan montajı anlamına gelir.

Seçimde dikkat edilecekler

EFE PHE120 için seçim yaparken basınç aralığı, basınç tipi (mutlak, gösterge veya mühürlü gösterge), çıkış sinyali, besleme gerilimi, basınç portu, bağlantı şekli, doğruluk sınıfı ve termal kayma seçeneği birlikte belirlenir. mV/V çıkışlı PHE121 için köprü girişi olan bir kanal ya da sinyal şartlandırıcı gerekir; gerilim çıkışlı versiyonlar ise 0,5–4,5 Vdc girişi olan kanallara uygundur. Benzer sınıftaki diğer seçenekleri Minyatür Basınç Sensörleri kategorisinde, farklı gövde yapıları için PHE160 Minyatür Basınç Sensörü ve PHE220 Sağlam Basınç Sensörü sayfalarında inceleyebilirsiniz.

Basınç aralığınıza ve çıkış tipinize uygun EFE PHE120 konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
