I-Scan Basınç Haritalama Sistemi

I-Scan basınç haritalama sistemi: 200’den fazla esnek sensör, 248 eleman/cm²’ye kadar çözünürlük, 100 Hz’den 20.000 Hz’e kadar tarama hızı seçenekleri.

Çok Yönlü Basınç Haritalama Sistemi

I-Scan ™ ince ve esnek bir sensör kullanarak iki yüzey arasındaki arayüz basıncını doğru bir şekilde ölçen ve analiz eden güçlü bir araçtır. Sistem veri toplama elektroniği, sensörler ve yazılımdan oluşur. Hem kuvveti hem de basıncı ölçen, son derece ince dokunsal sensör, ölçülen nesneler arasında minimum etkileşim sağlar ve gerçek arayüz basıncı verilerinin elde edilmesini sağlar. Toplanan arayüz basıncı verileri, ürün tasarımı, üretimi, kalitesi ve araştırmasını geliştirmek için hayati bilgiler ve bilgiler sunar.

Veri Toplama Elektroniği

Sensörler

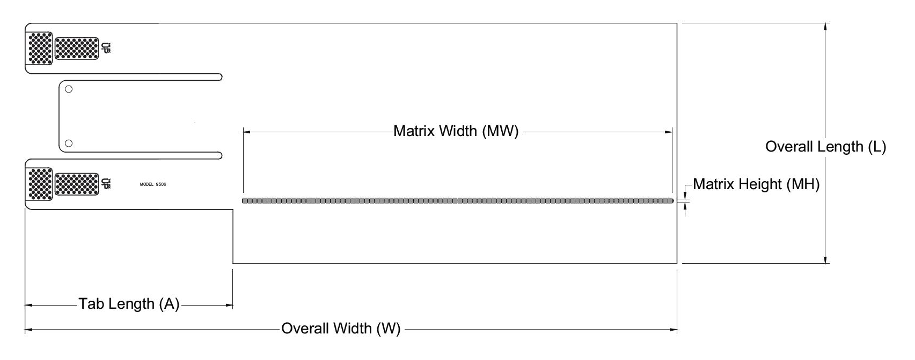

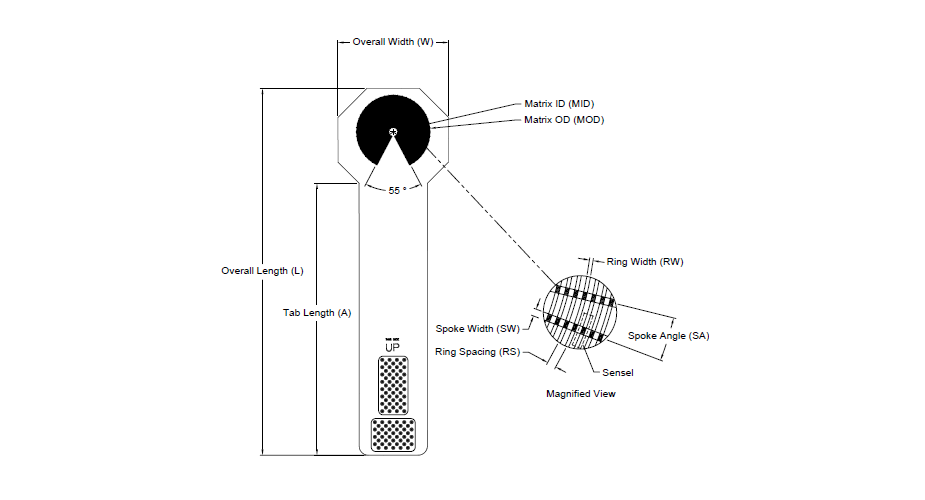

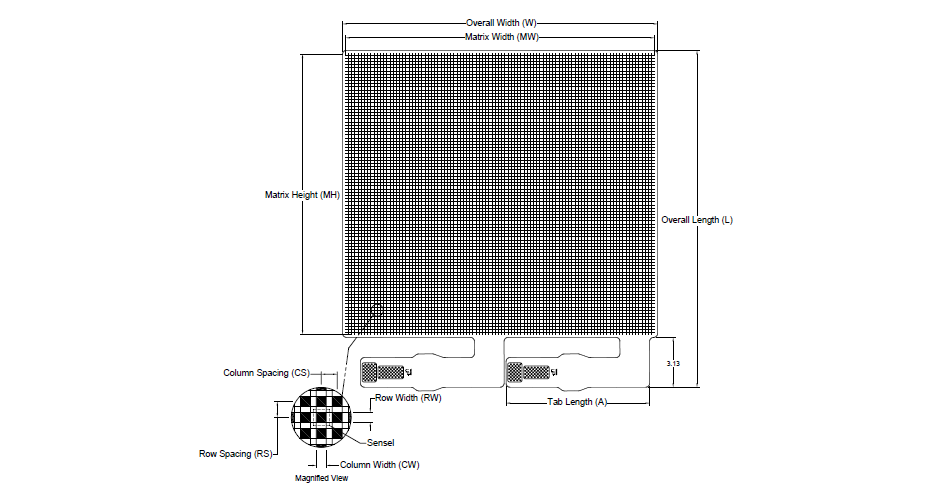

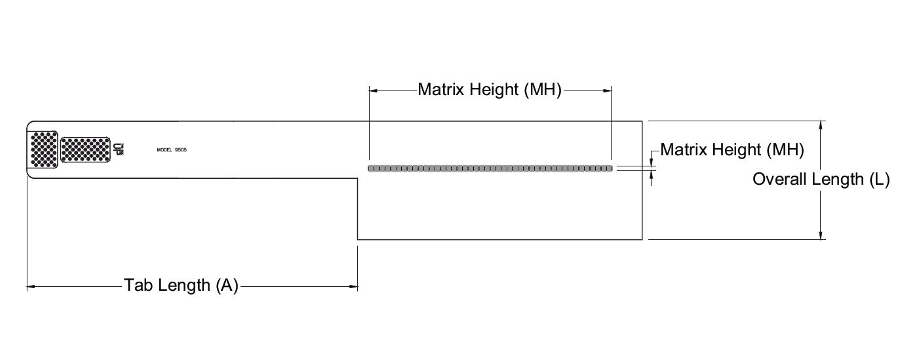

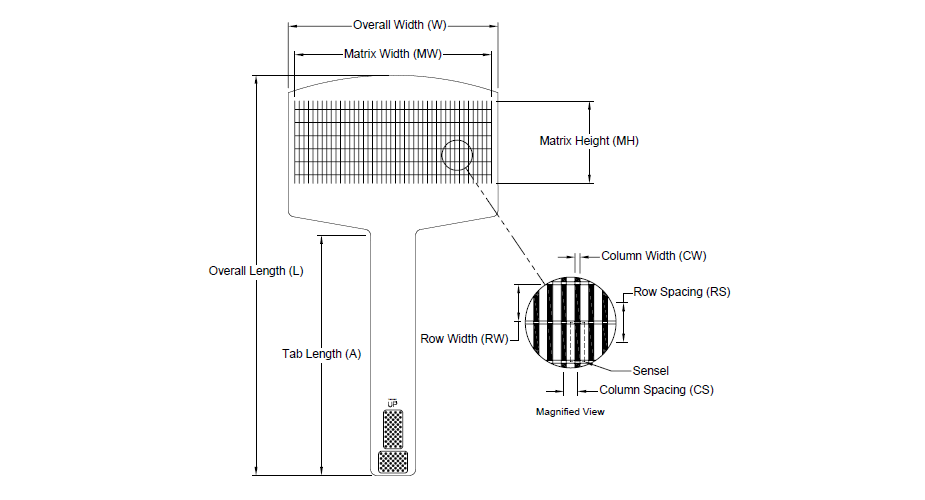

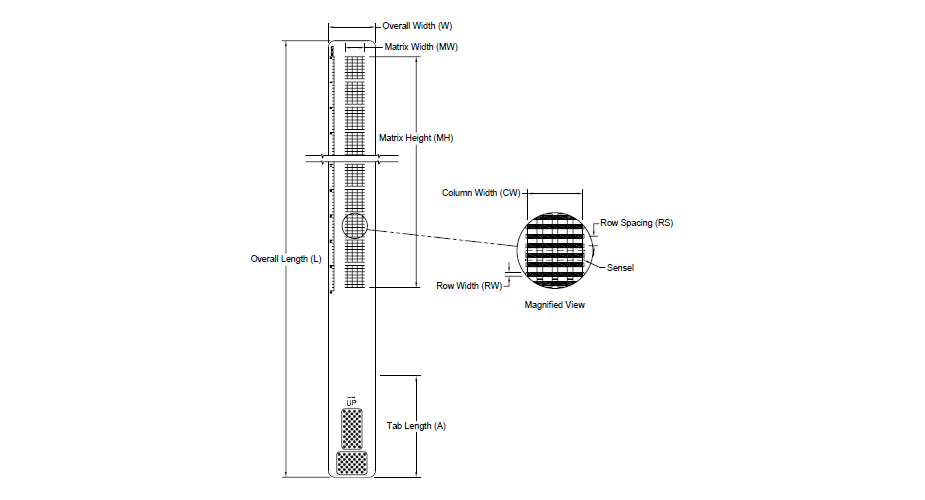

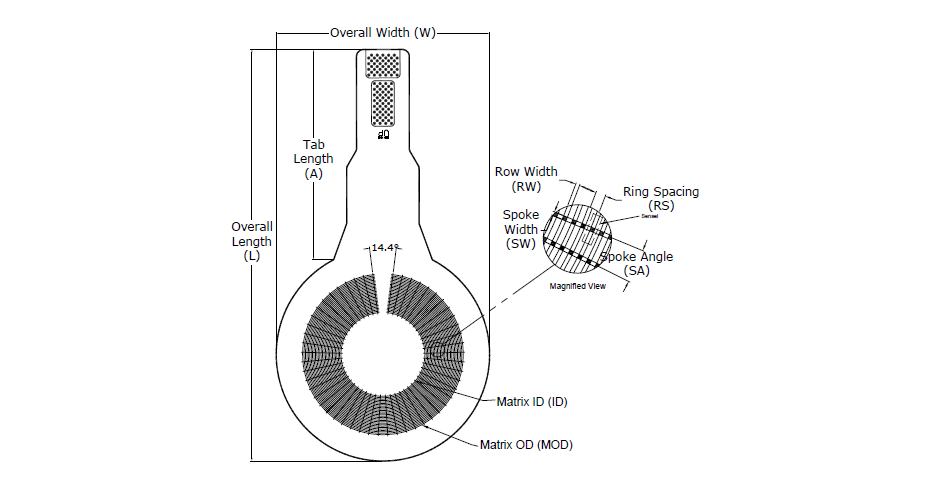

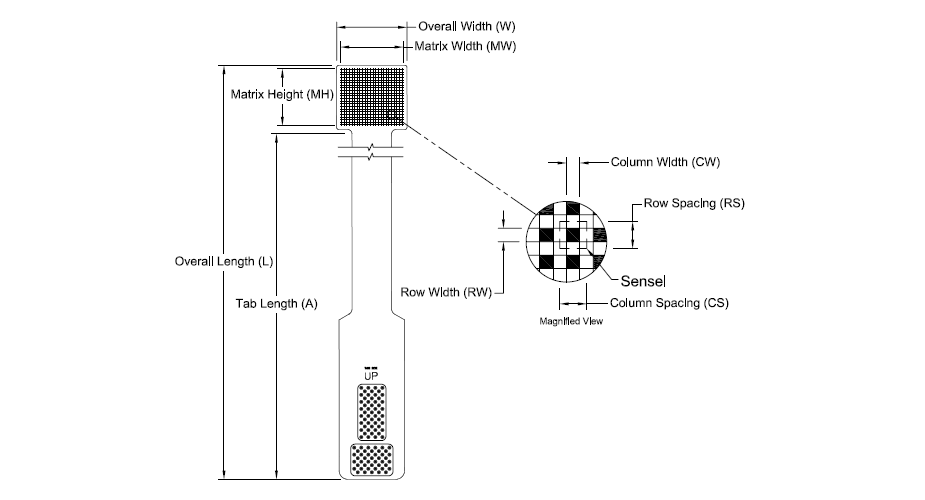

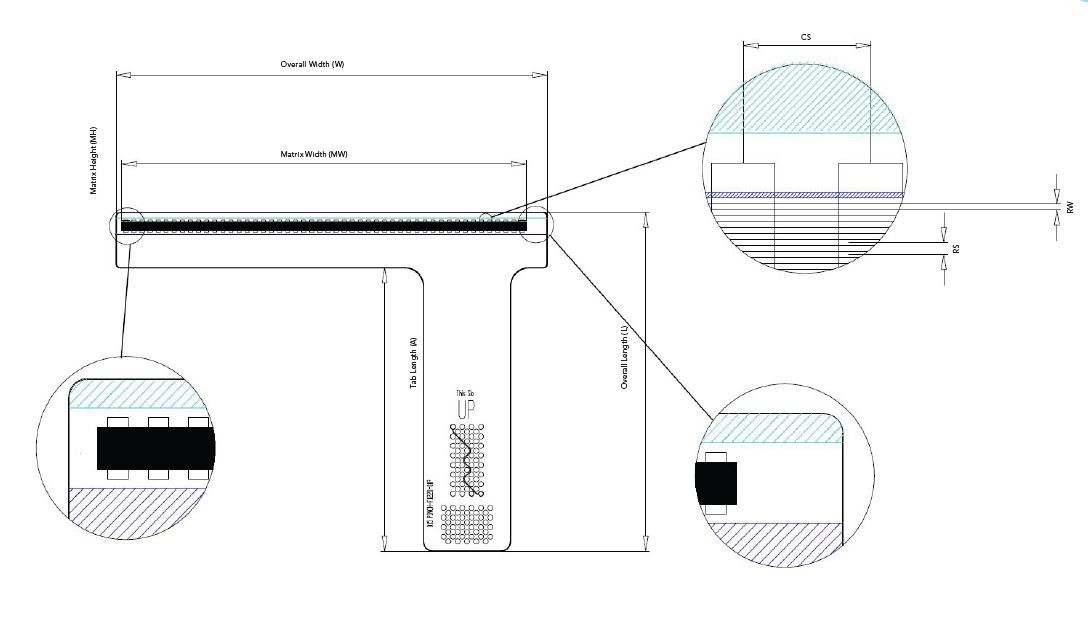

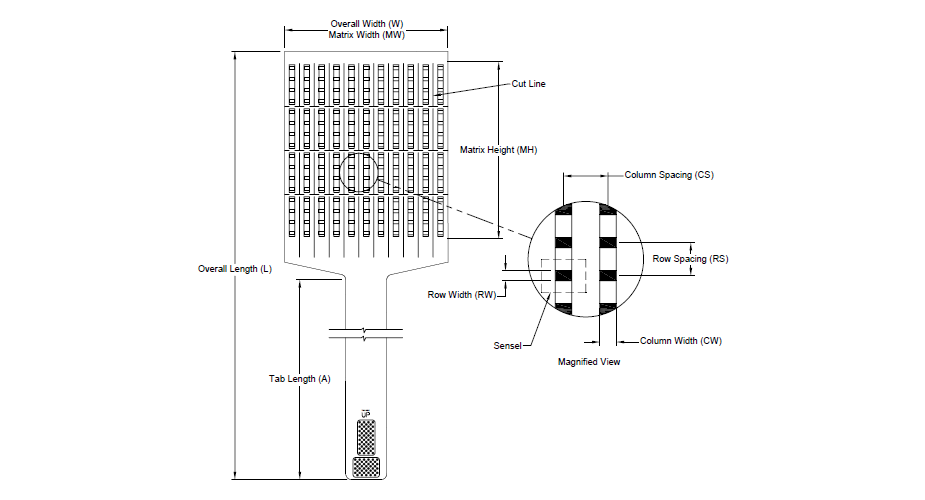

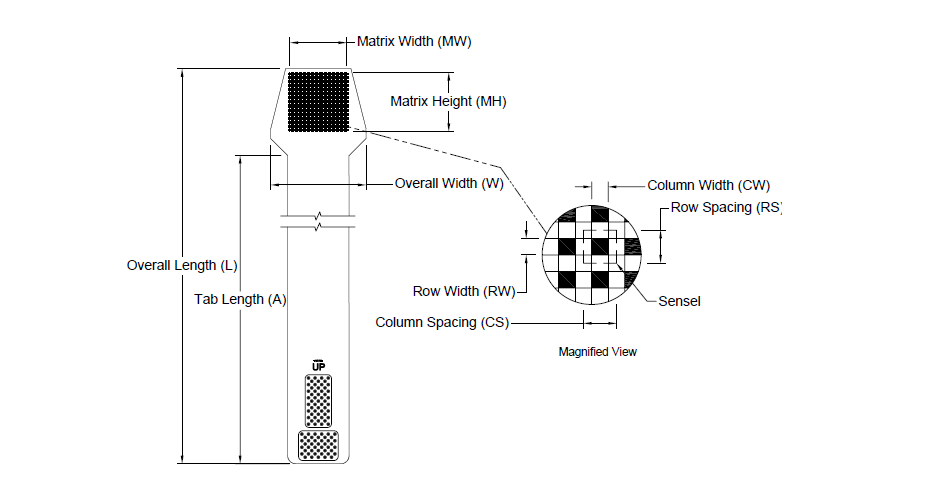

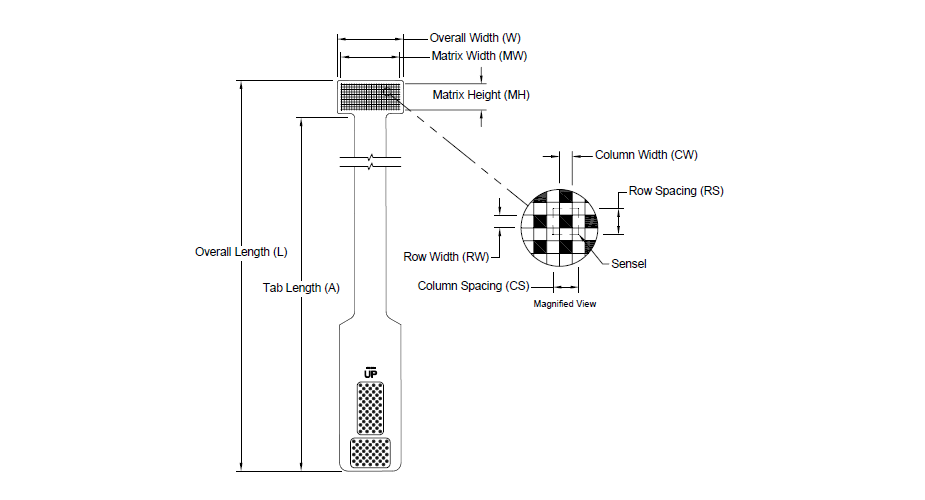

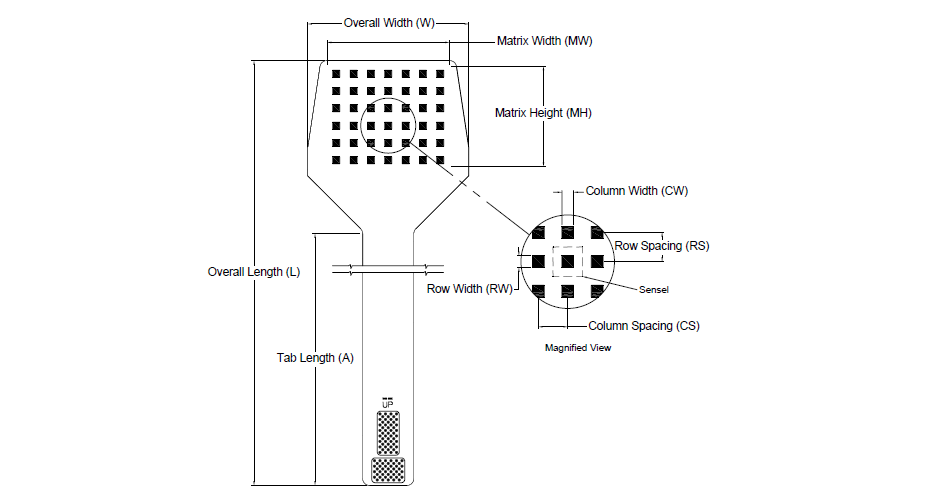

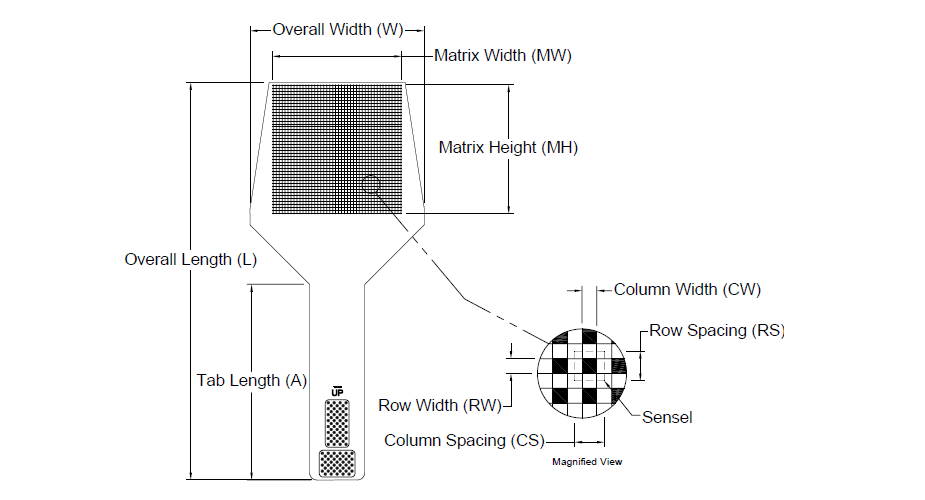

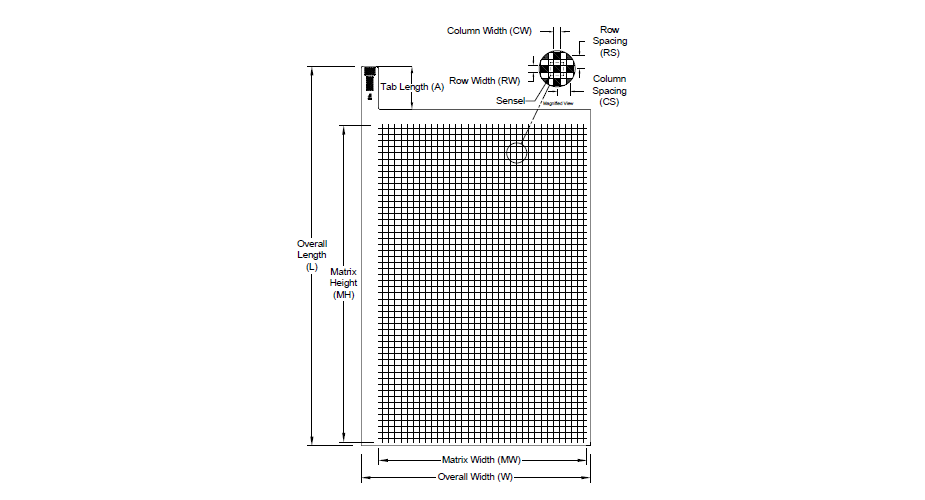

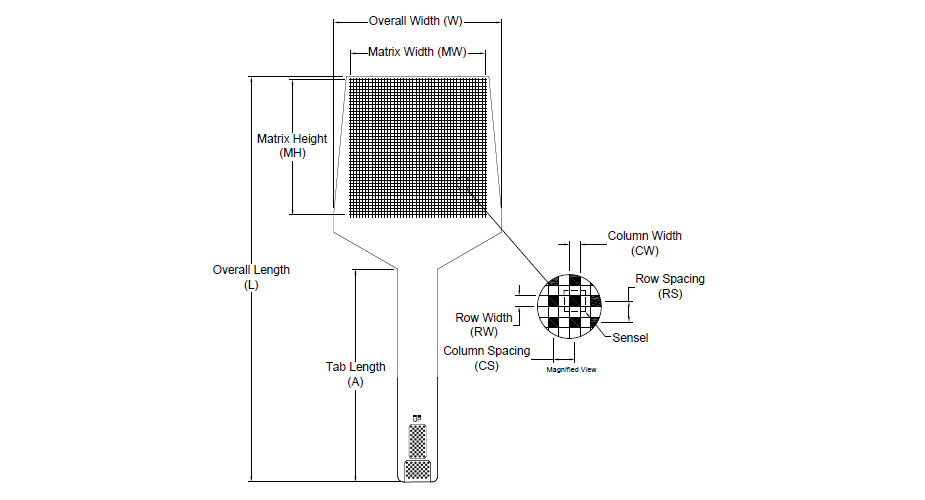

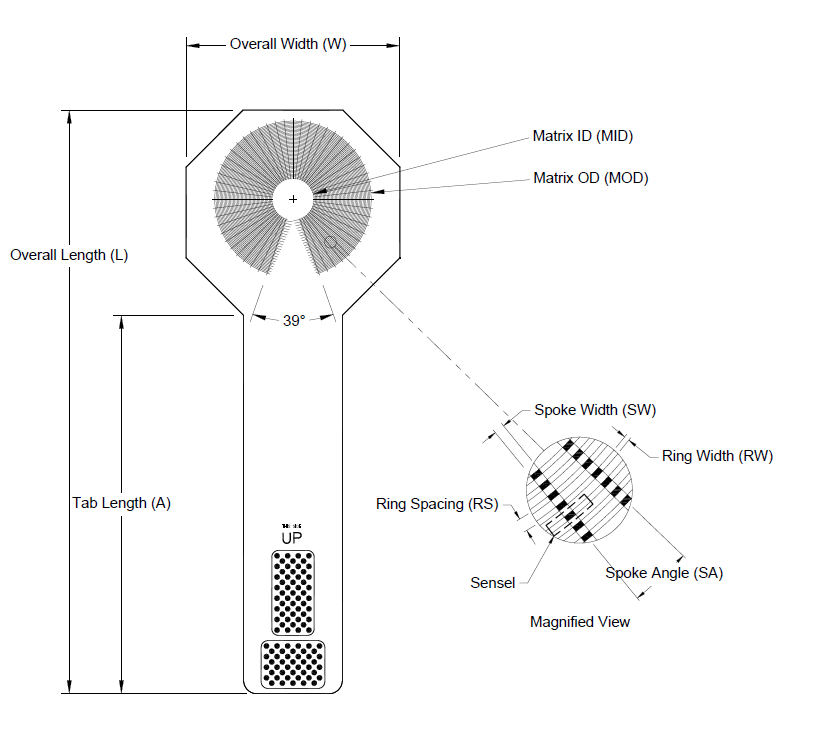

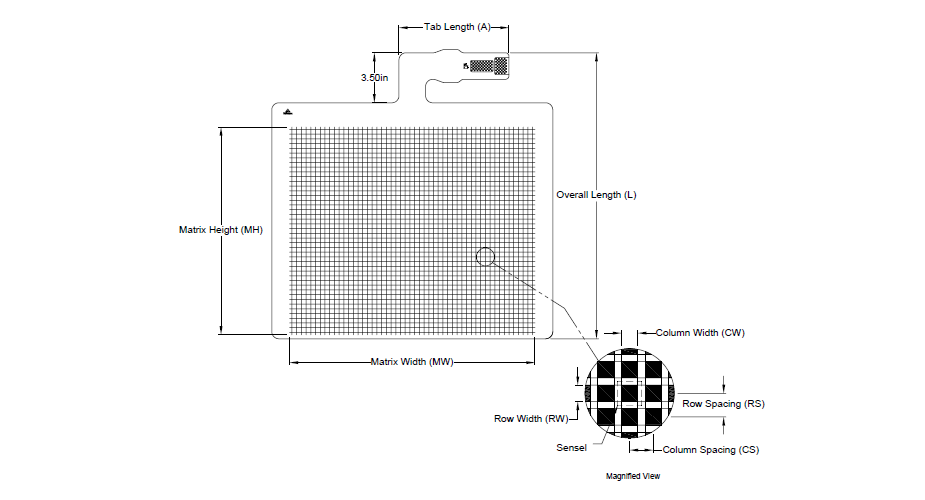

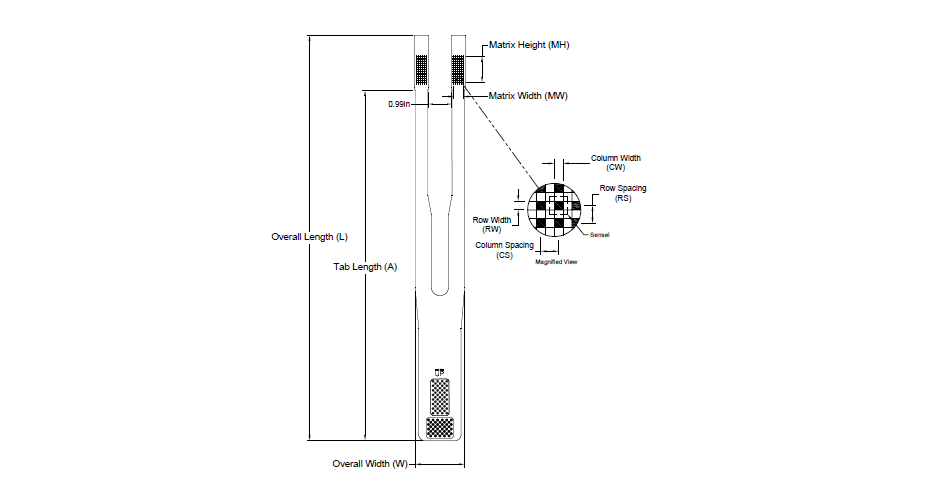

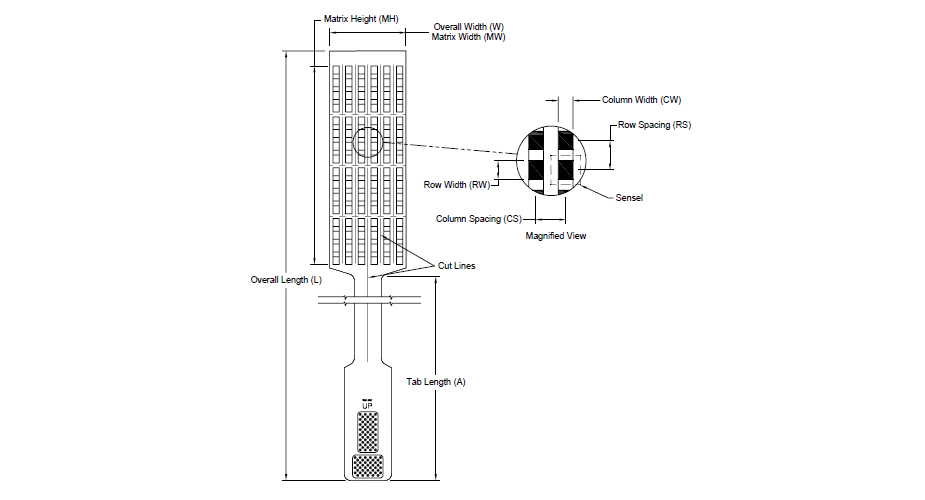

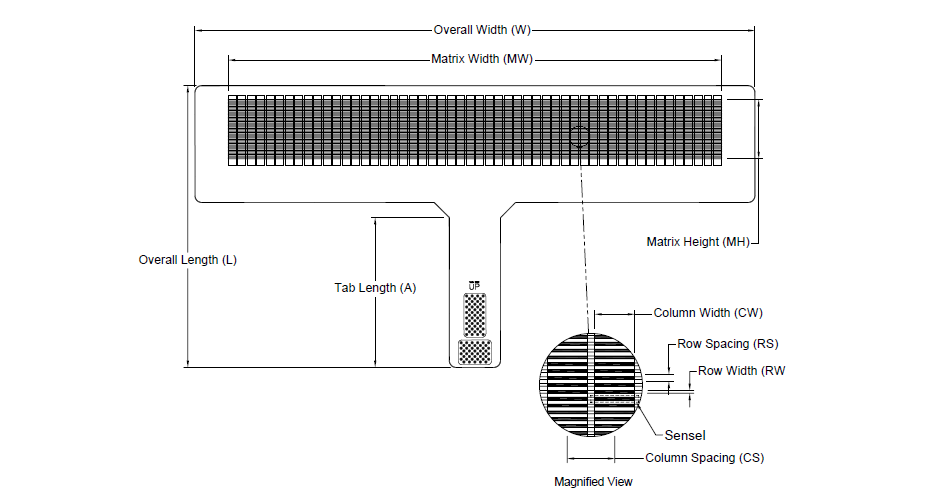

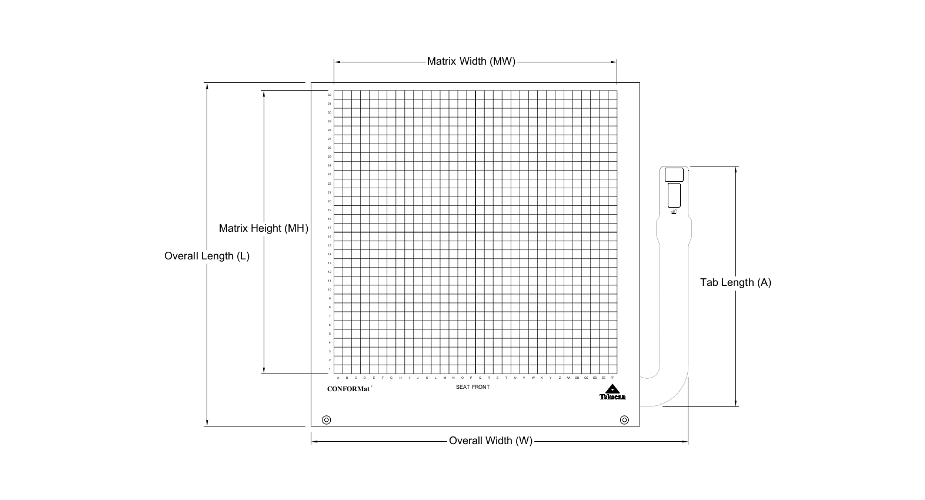

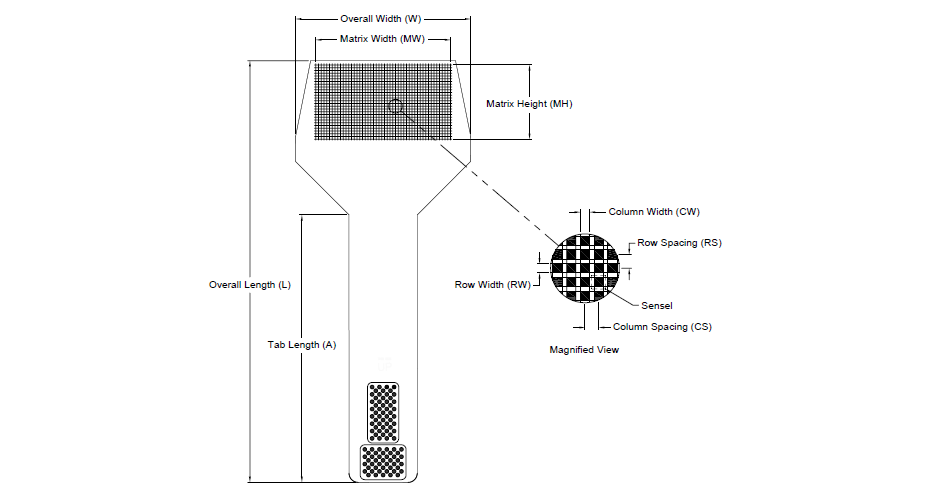

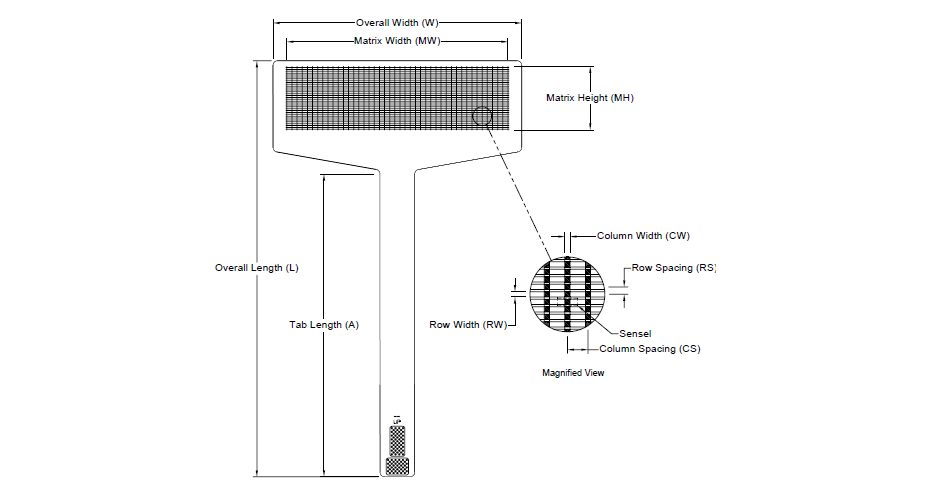

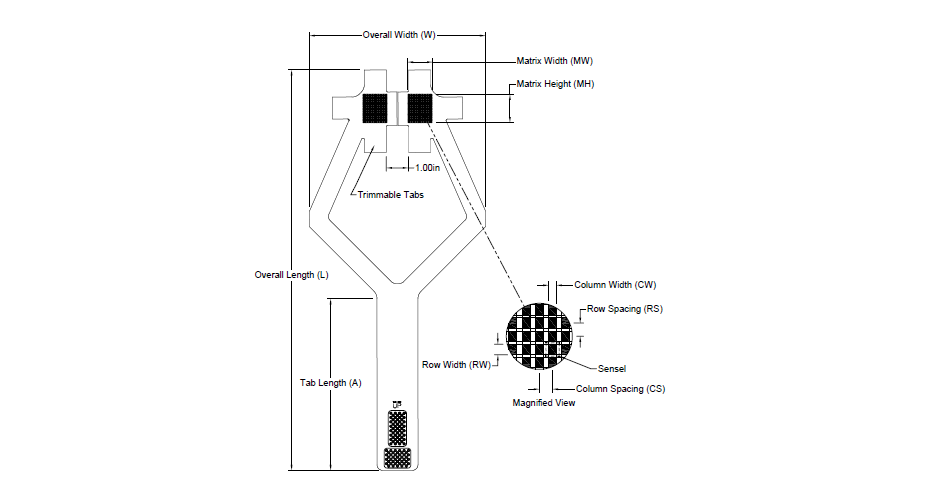

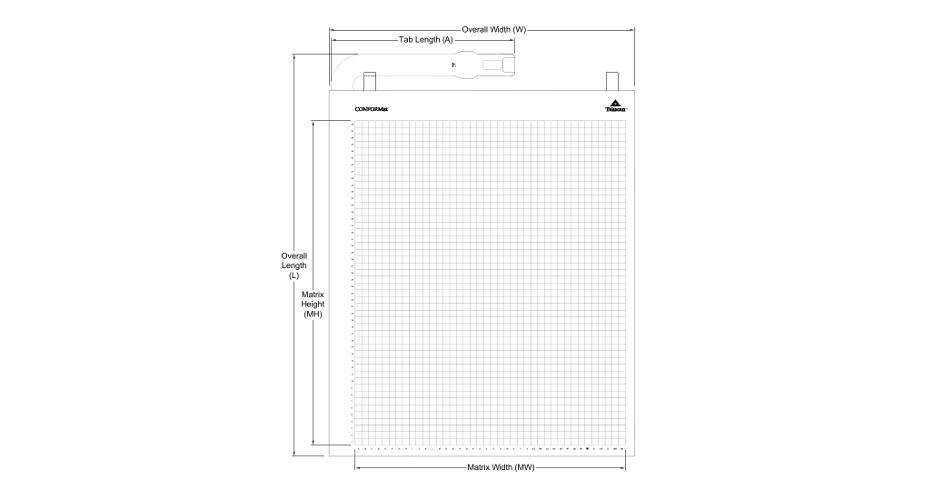

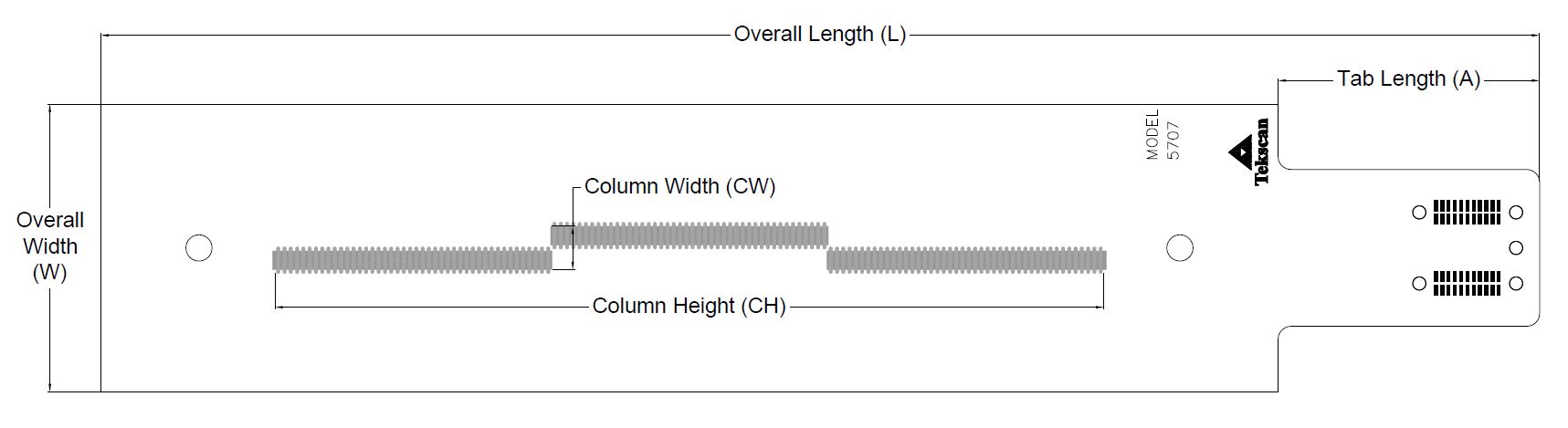

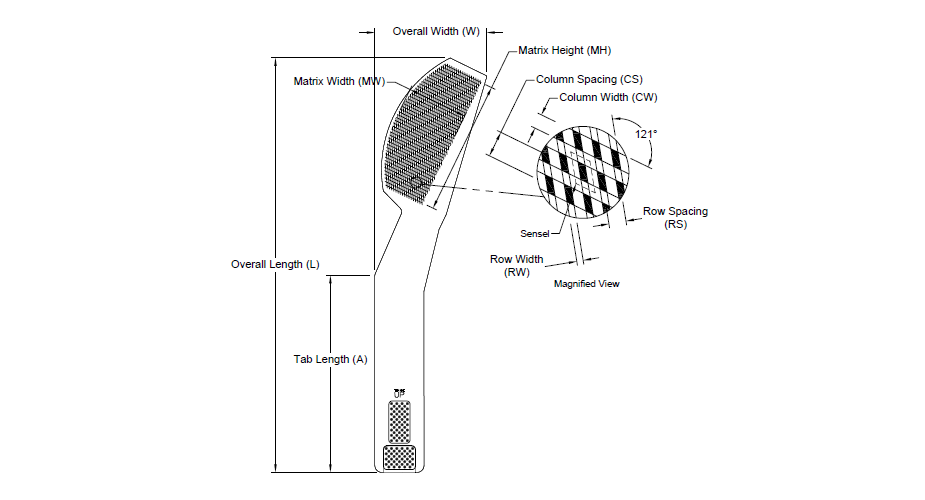

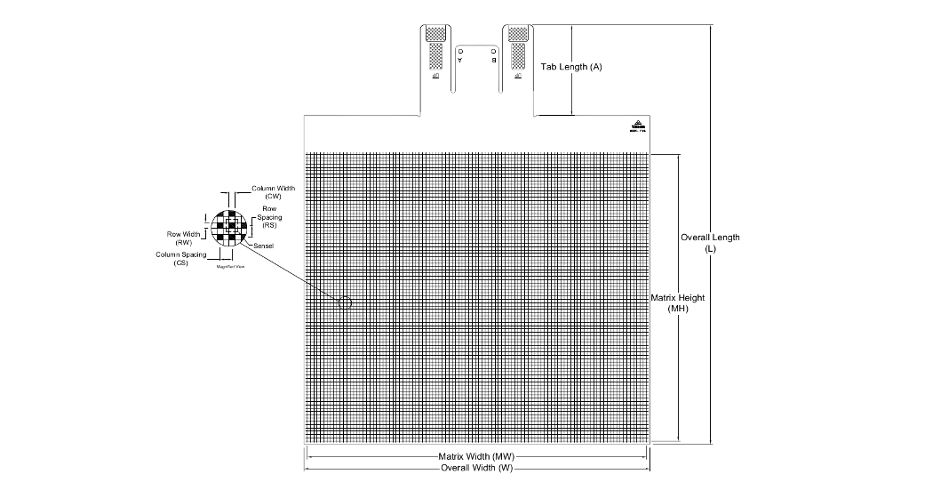

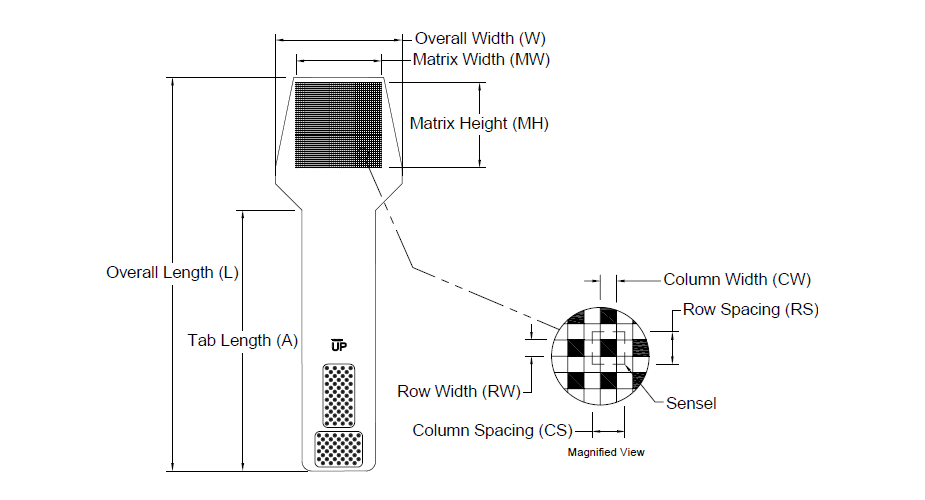

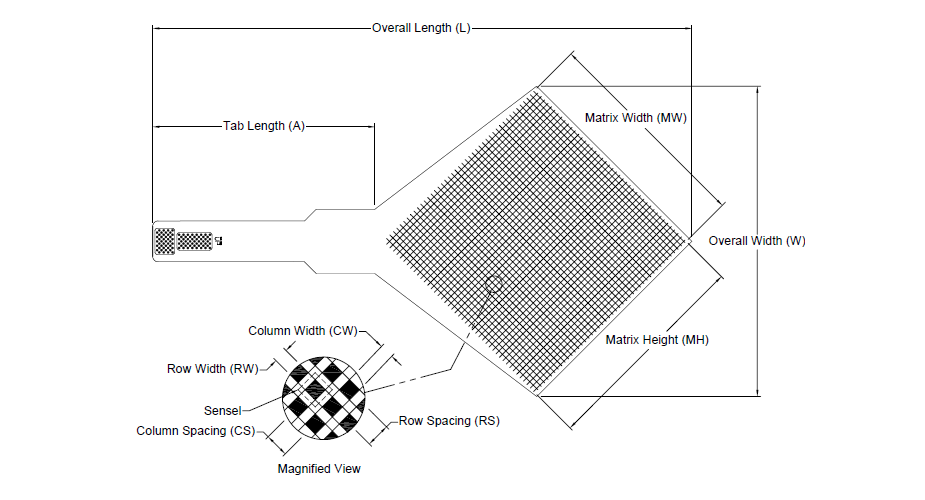

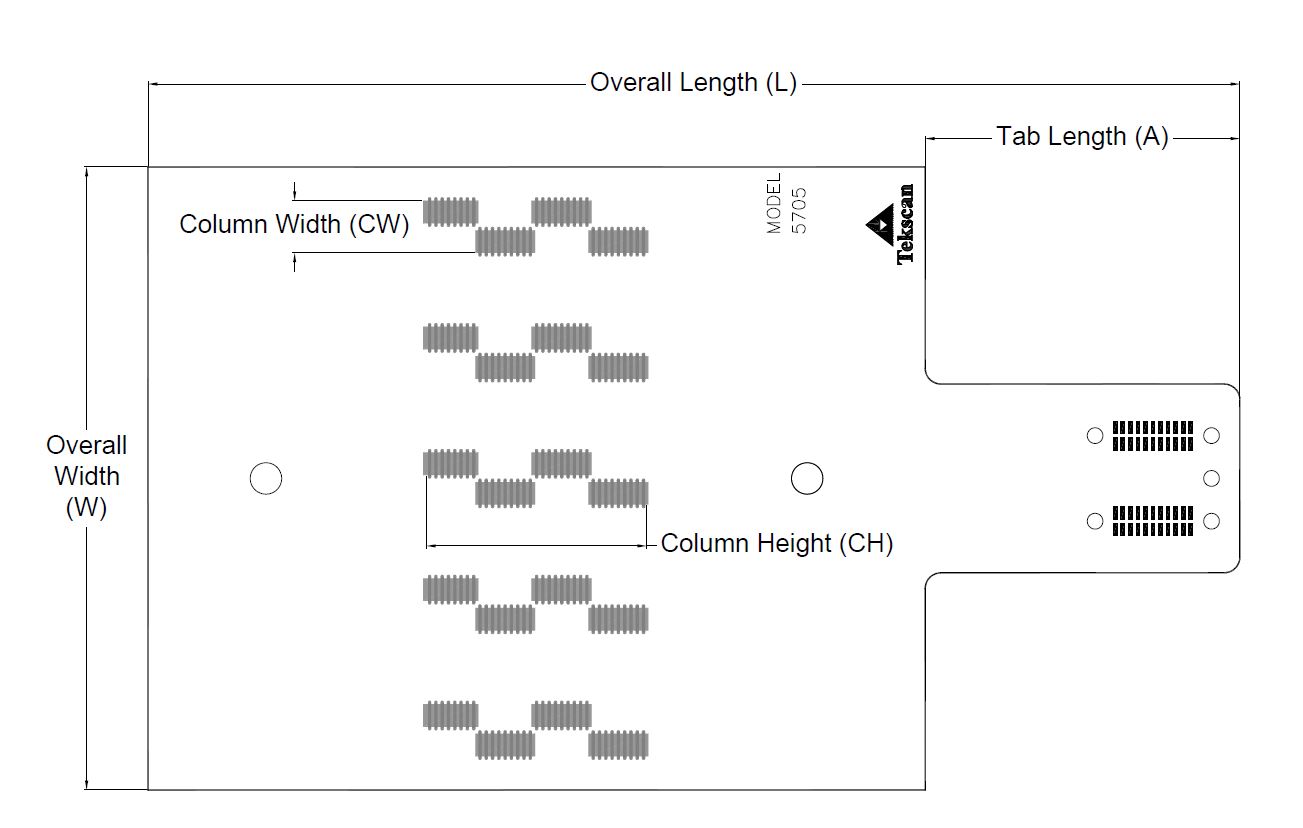

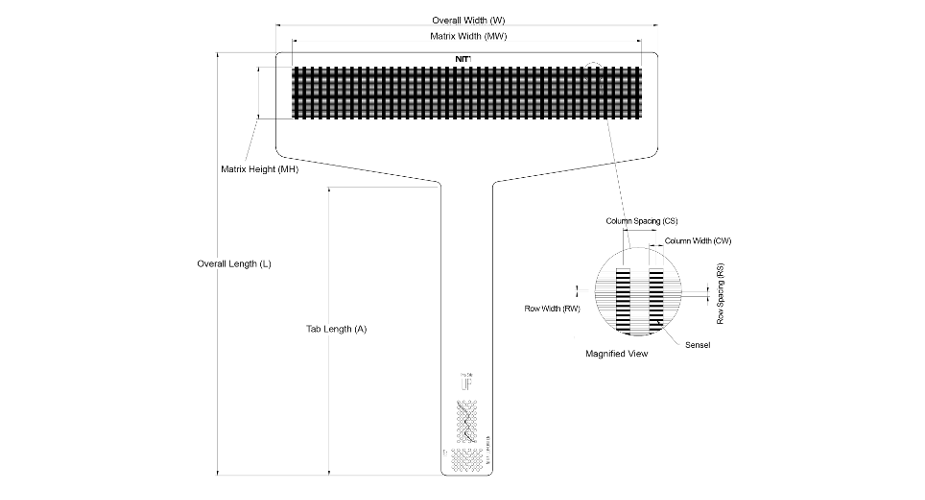

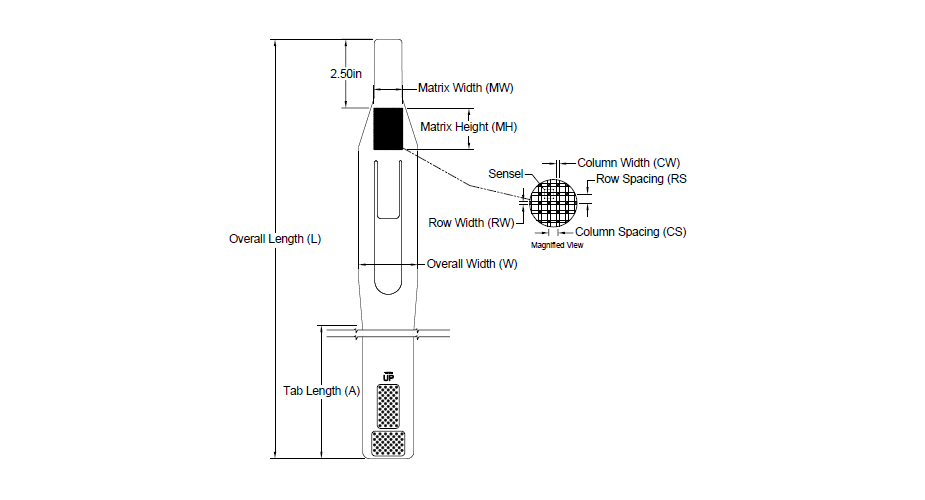

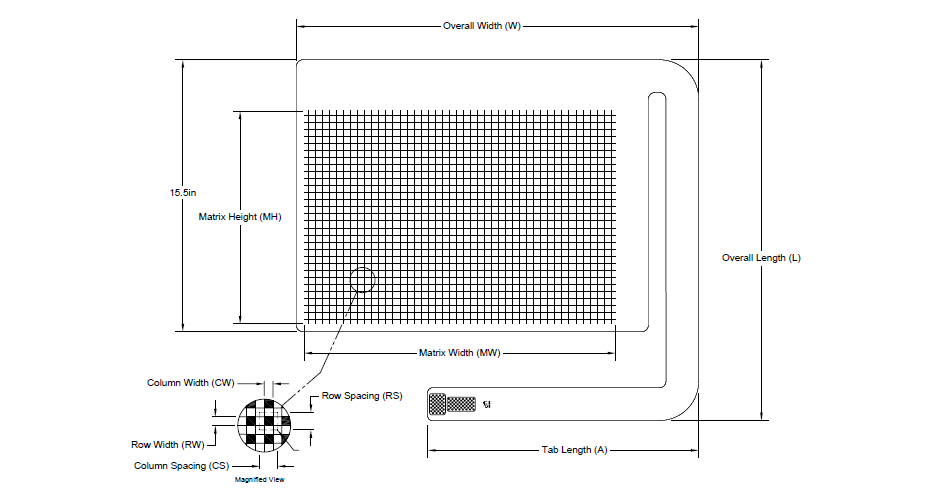

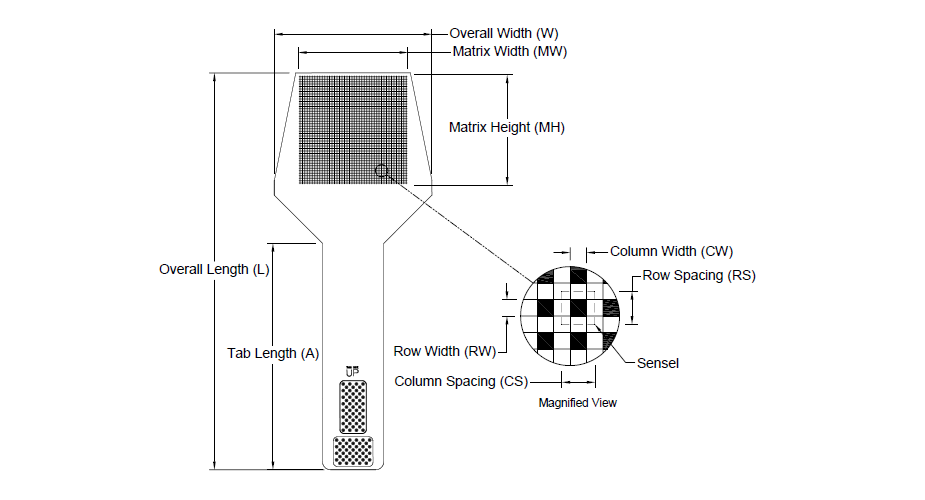

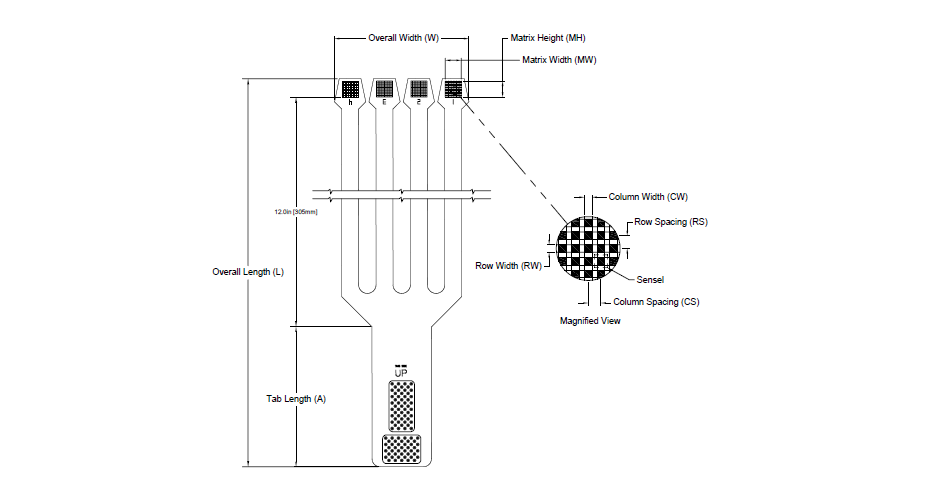

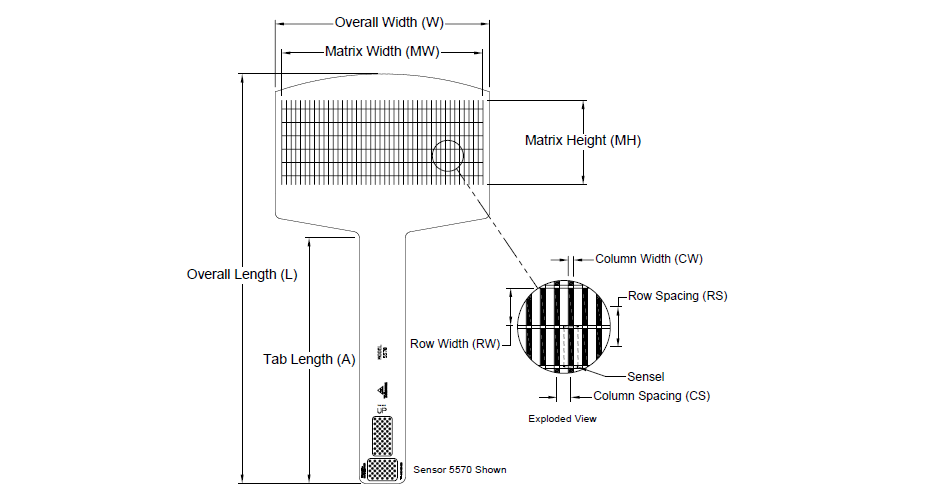

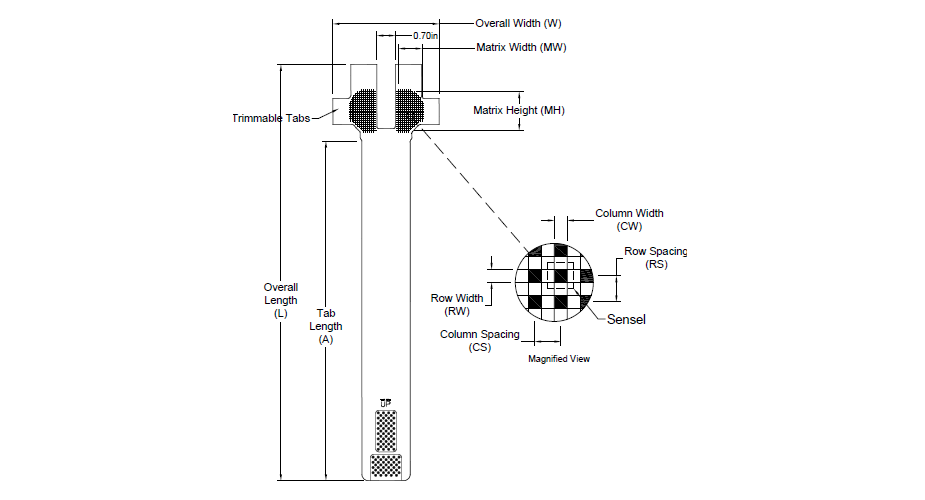

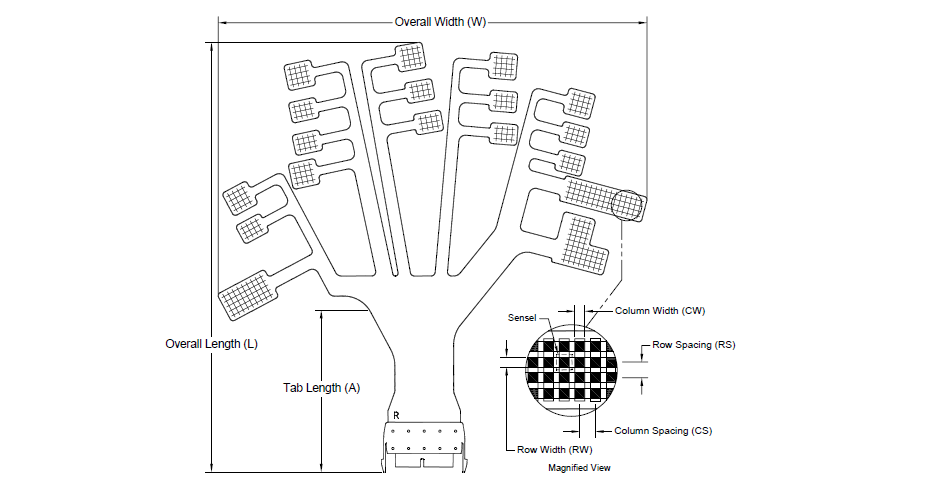

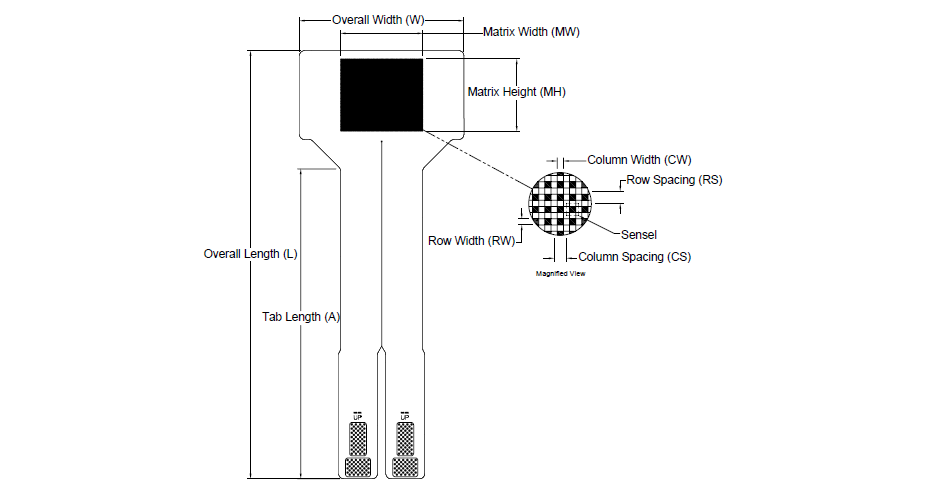

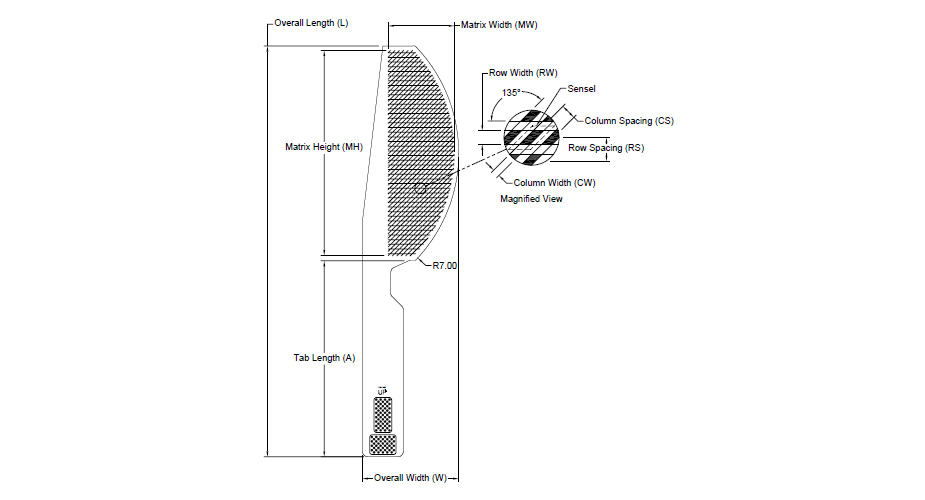

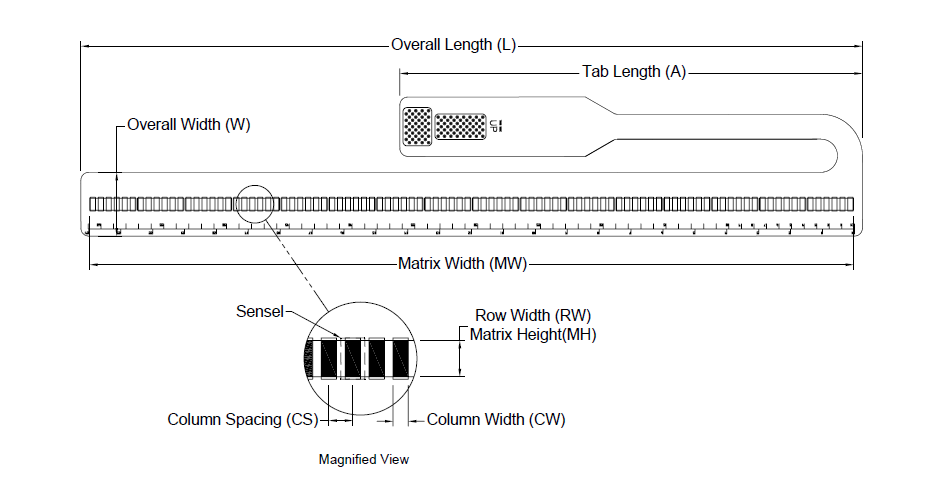

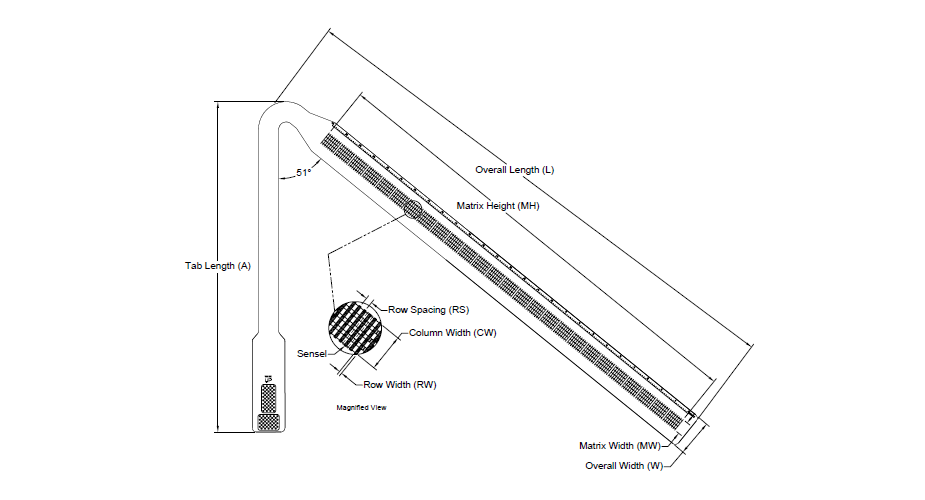

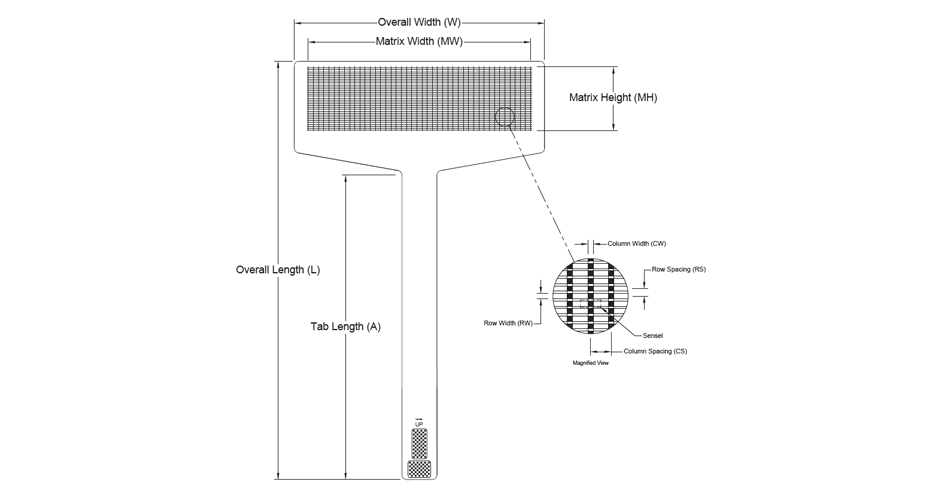

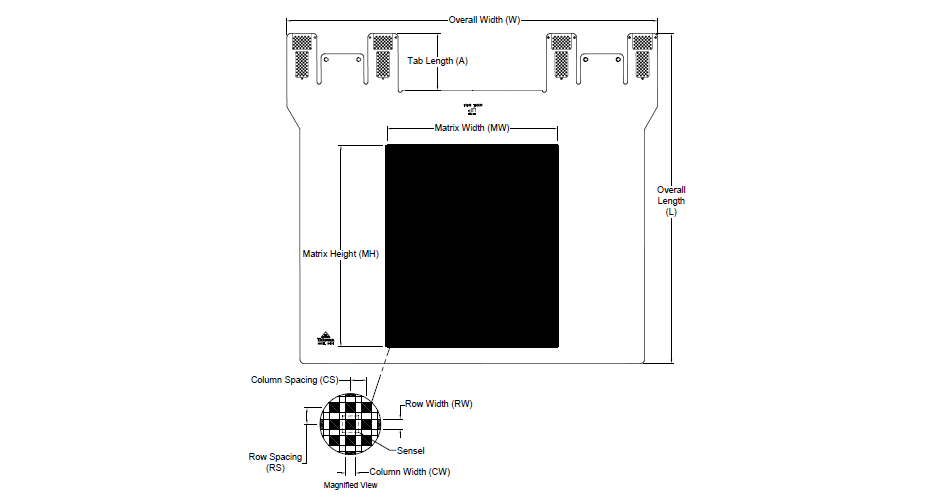

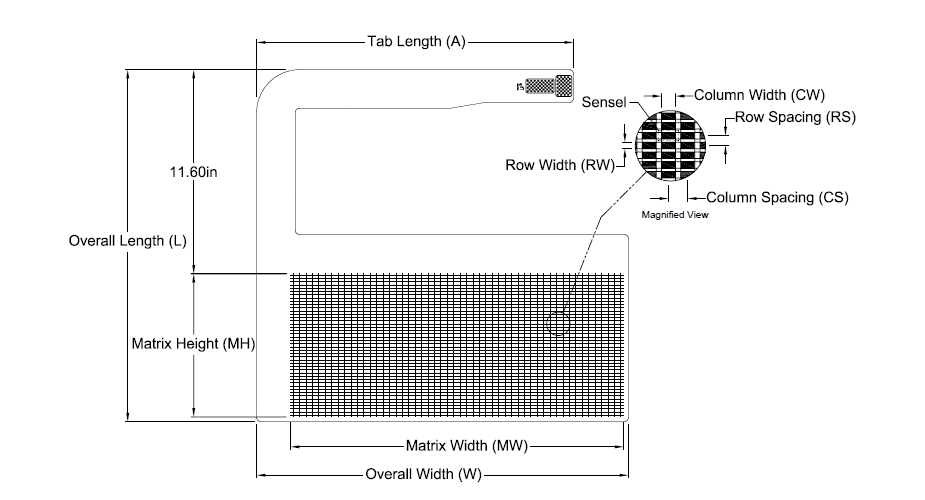

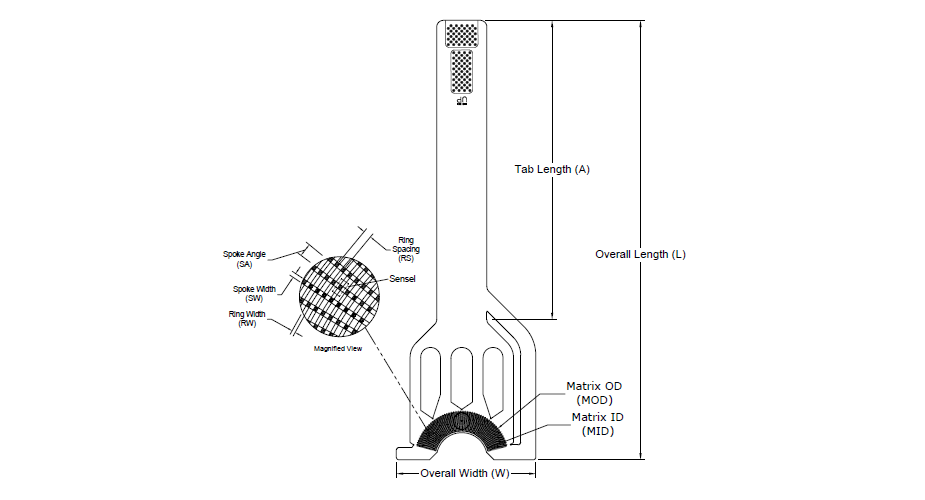

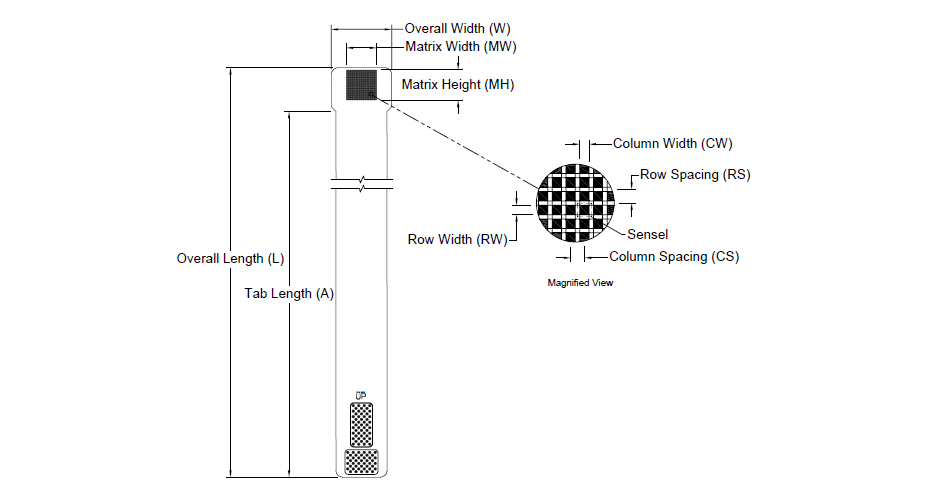

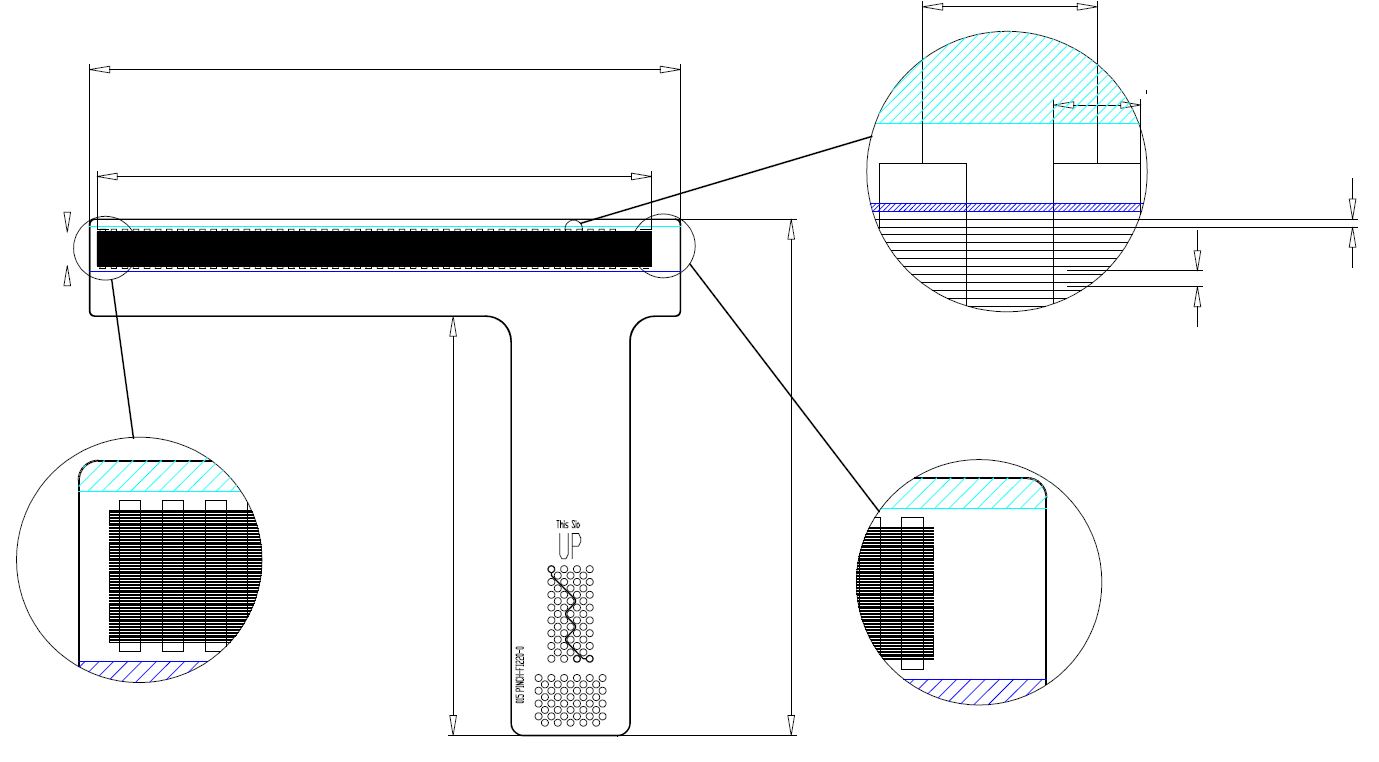

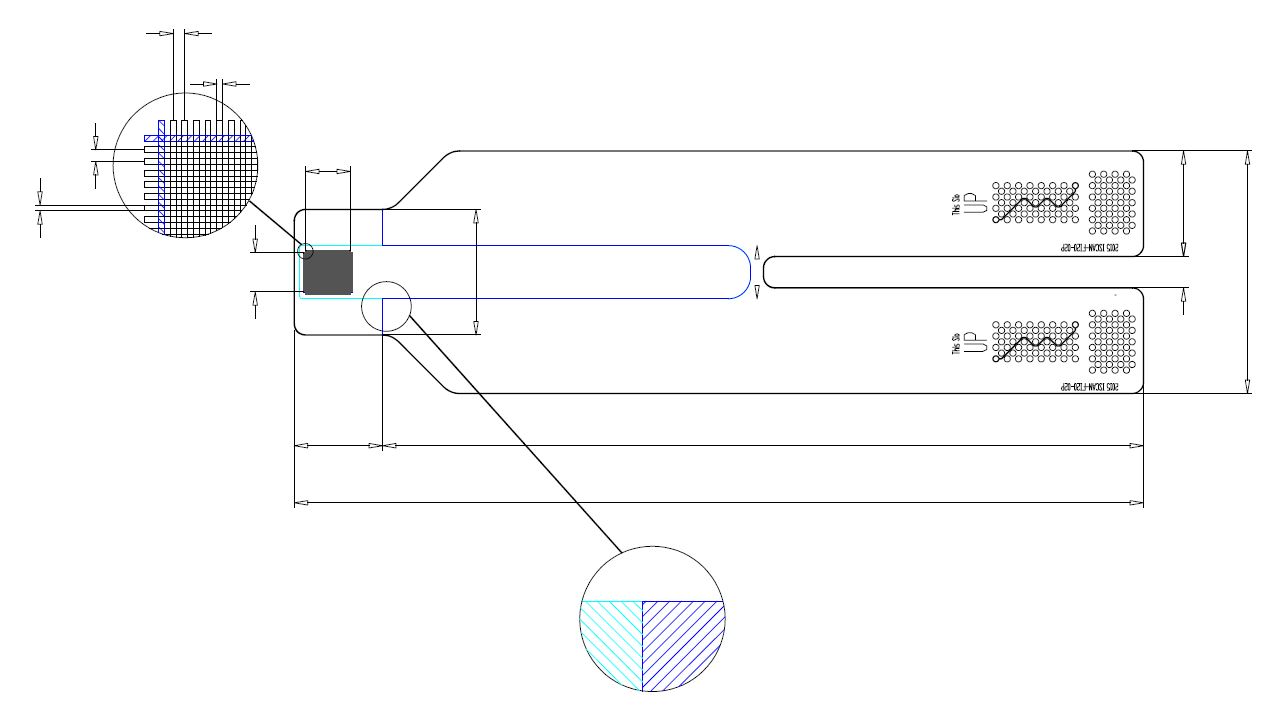

Farklı boyutlarda, şekillerde, çözünürlüklerde, sıcaklık değerlerinde ve basınç aralıklarında (25.000 psi veya 1700 bara kadar) 200’den fazla esnek, ince film dokunsal basınç sensörü mevcuttur.

• Yüksek çözünürlük
  248 algılama elemanı / cm2’ye kadar (1.600/ in2)
  0,6 mm (0,02 inç) aralığa kadar dar algılama elemanları
• 3 mm x 3 mm (0,12 inç x 0,12 inç) den 1734 mm x 1768 mm’ye (68 inç x 69 inç) kadar algılama alanı

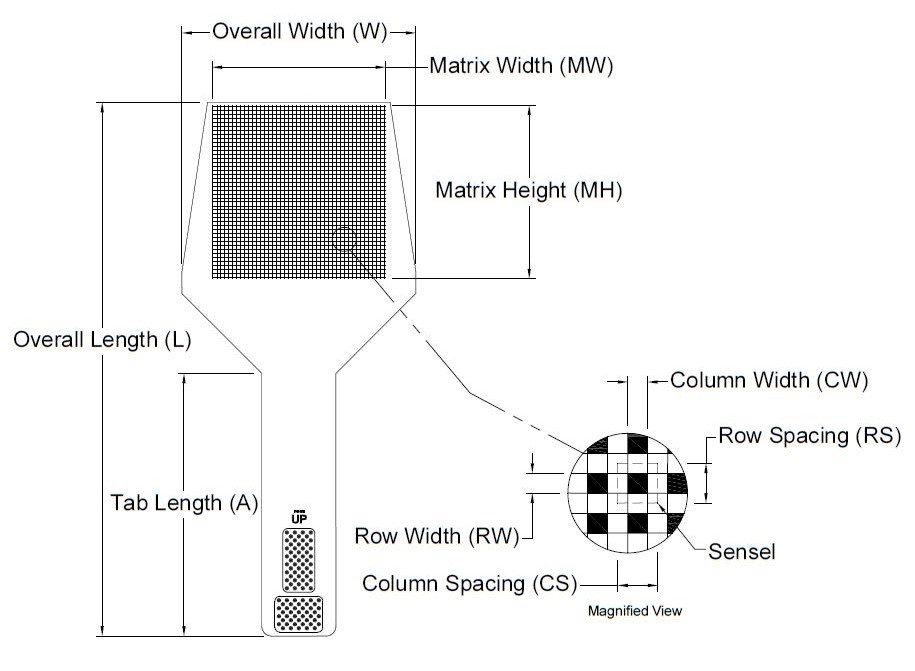

• İsteğe bağlı yüksek sıcaklık sensörleri 200 ° C’ye (392 ° F) kadar dayanabilir
• Tamamen uygulamanıza özel sensörler üretilebilir
• Yeniden kullanılabilir tırnak genişleticilerimizle sensörünüz ile elektronik arasındaki mesafeyi artırın

Güçlü Veri Analizi

I-Scan ™, sıradan basınç algılama teknolojilerinden daha kapsamlı ve daha yüksek kalite analizi için araçlar sağlar.Yazılım, basınç dağılımı verilerini gelişmiş analiz için çoklu formatlarda görüntüler.

Temel Özellikler :

• Basınç sensörü verilerinin 2D ve 3D olarak gerçek zamanlı görüntülenmesi
• Grafik ve sayısal veri analizi (basınç, kuvvet ve alan)
• Verileri tümleşik bir Microsoft Excel tablosu olarak görüntüleme
• Birden çok test sonucunu aynı anda görüntüleme ve karşılaştırma
• Tepe basınçlarını ve kuvvet merkezini görüntüleyin
• Verileri ASCII veya AVI dosyalarına dışa aktarma
• Harici giriş ve tetik senkron kutusu ile USB üzerinden analog sinyalleri entegre edin; yüksek hızda da mevcuttur
• Eklentiler: Veri Okuyucu Araç Seti (DRT) ve Otomatik Sıralı Kayıt (ASR)



Grafik ve Veri Analizi Zaman domeninde kuvvet ölçüm özelliğiyle, kullanıcılar sonuçta ortaya çıkan basınç çıktı görüntüsünü görüntülemek için bir basınç haritalama kaydının herhangi bir noktasını tıklatabilirler. Her kareden (frameden) veriler şunları içerir: Toplam kuvvet Kuvvet merkezi konumu Tepe basıncı Basınç dağılımı (örneğin, her algılama elemanına uygulanan kuvvet) Gerçek zamanlı basınç verilerinizi ve canlı videonuzu Video Senkronizasyon Yazılım Modülü eklentimizle birleştirin.

Görüntüleme

Yazılımdaki optimize 2D ekran algoritmaları, basınç verilerini düzgün bir şekilde görüntülemek için sensör verilerini enterpolasyona tabi tutar; ölçülen nesnenin daha gerçekçi bir temsilini sağlar.

Kullanıcı üç enterpolasyon görünümü arasından seçim yapabilir

Seviye 1 (1 x 1 İnterpolasyon Yok)
Seviye 3 (3 x 3 İnterpolasyon)
Seviye 5 (5 x 5 İnterpolasyon

Özellik Tablosu

Özellik tablosu özelliği, verileri tümleşik bir Microsoft Excel tablosu olarak görüntülemenize izin vererek sensör verilerine erişmeyi kolaylaştırır. Veriler tek bir Excel elektronik tablosunda Tekscan yazılımının içinden görüntülenebilir ve grafiklendirilebilir. Uygulamaya özel değerler sağlamak için formüller tabloya eklenebilir. Excel hesaplamalarını, sıralama ve formatını doğrudan Tekscan yazılımının içinden özelleştirin.

I-Scan basınç haritalama sistemi, iki yüzey arasındaki arayüz basıncını ince ve esnek bir matris sensörle ölçen; veri toplama elektroniği, sensör ve yazılımdan oluşan bir sistemdir. Aşağıda elektronik seçenekleri, sensörün çalışma prensibi ve yazılım entegrasyonu ayrıntılarıyla ele alınmıştır.

I-Scan basınç haritalama sistemi için elektronik seçimi

Elektronik, sensör elemanlarını tarayıp veriyi USB üzerinden PC’deki yazılıma iletir. Dört yapılandırma vardır:

• Evolution (standart USB): 100 Hz’e kadar tarama, USB’den beslenir, 8-bit basınç çözünürlüğü, hassasiyet ayarı sensör aralığının 7 katı ile 1/3’ü arasındadır. Pulse-per-frame senkronizasyonu yoktur.

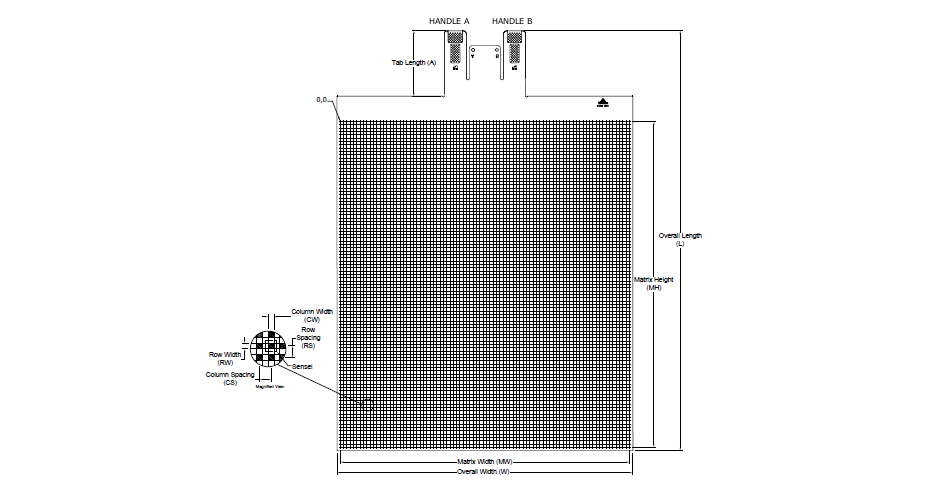

• VersaTek (yüksek hızlı USB): 20.000 Hz’e kadar tarama. 8 portlu hub aynı anda 8 el ünitesini (handle) sürer; çok tırnaklı büyük sensörler çapraz handle taramasıyla okunur. BNC tetik/senkron giriş-çıkışı vardır. Hassasiyet ayarı 3 katı ile 1/7’si arasındadır.
• VersaTek Wireless: 4.600 Hz’e kadar, 802.11B ile 100 m’ye kadar kablosuz aktarım, 2 handle. Li-Ion pille 2 saat sürekli çalışır.
• VersaTek Datalogger: 20.000 Hz’e kadar, 2 handle, veriyi 8 GB Micro SD karta kaydeder ve ölçüm sonrası PC’ye aktarır. Kablosuz ortamın elverişsiz olduğu durumlar için uygundur.

Seçim akışı şöyledir: yüksek çözünürlüklü büyük alan ya da 100 Hz üzeri hız ya da pulse-per-frame tetikleme gerekiyorsa VersaTek; hareketli ve PC’ye bağlanamayan hedefte Wireless veya Datalogger; diğer durumlarda Evolution.

Sensör ve ölçüm prensibi

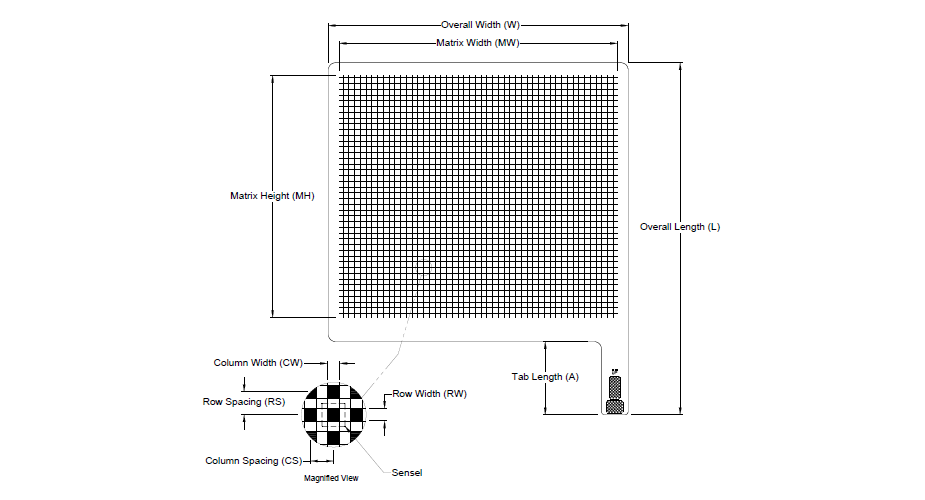

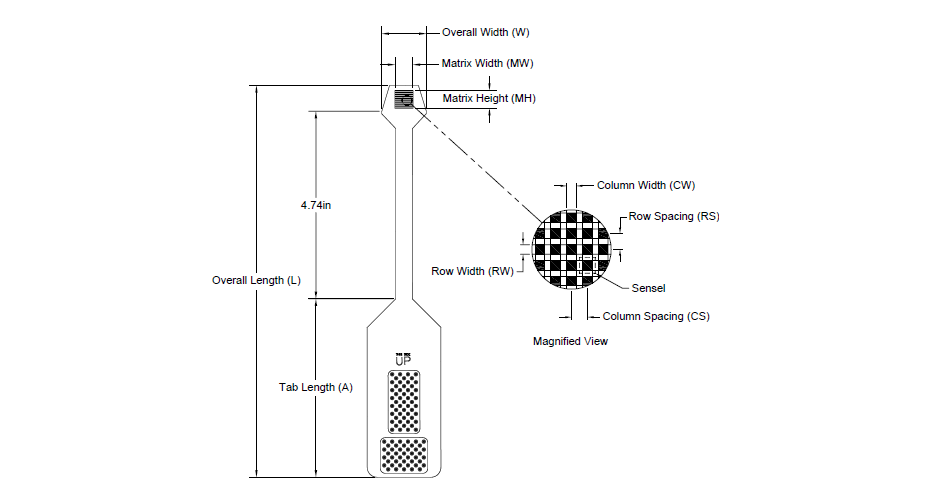

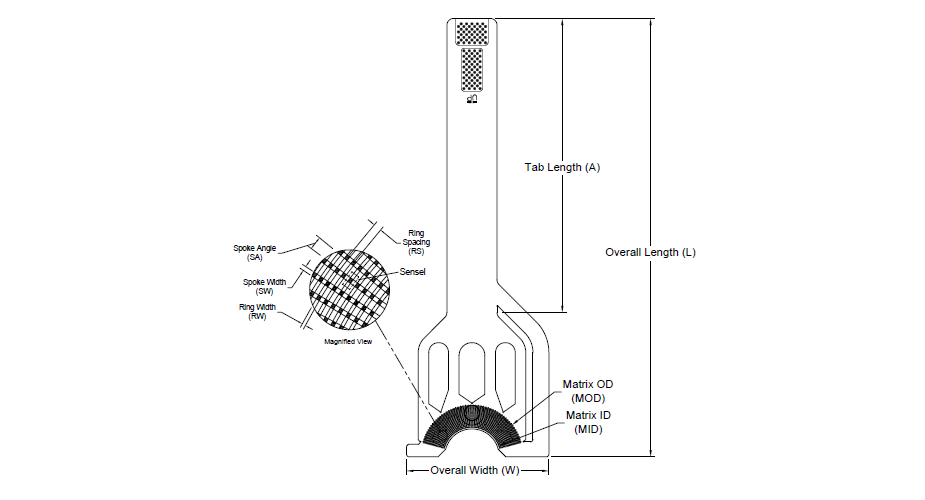

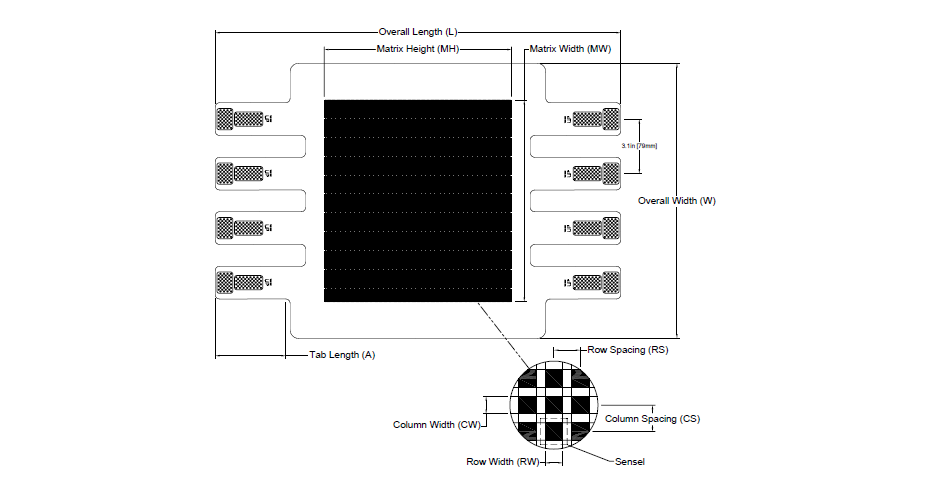

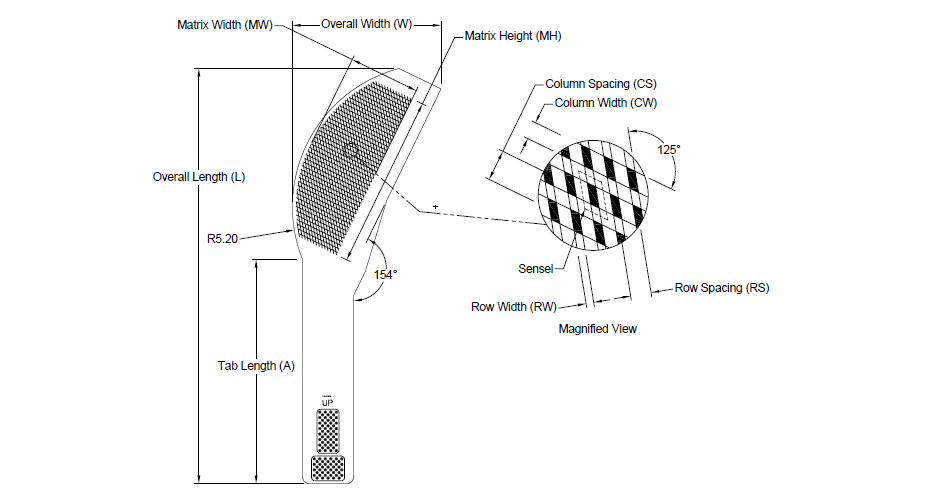

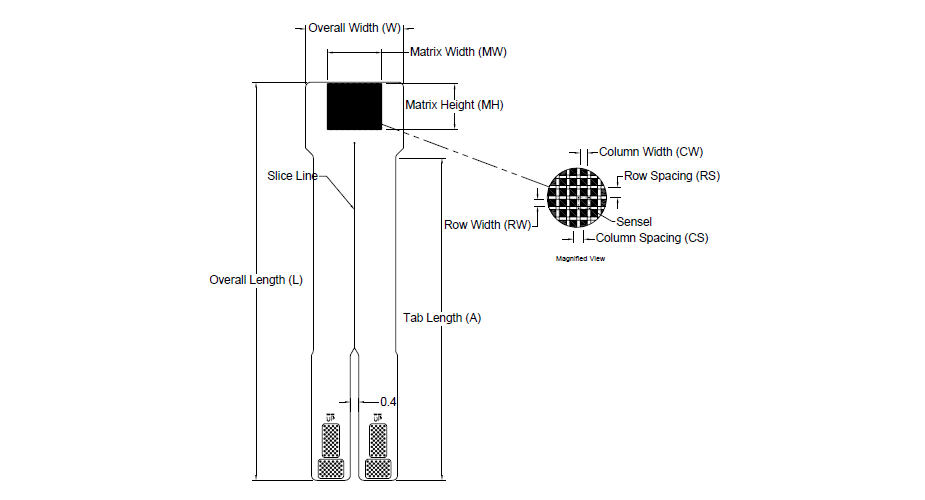

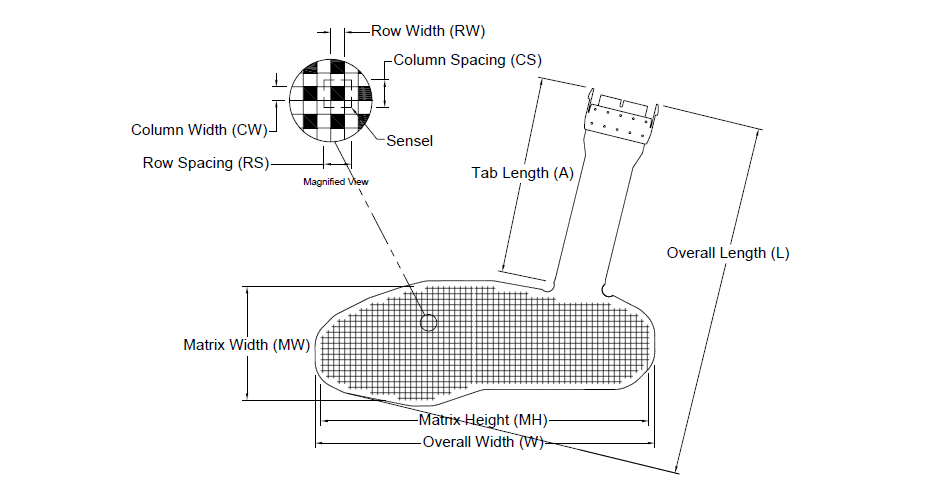

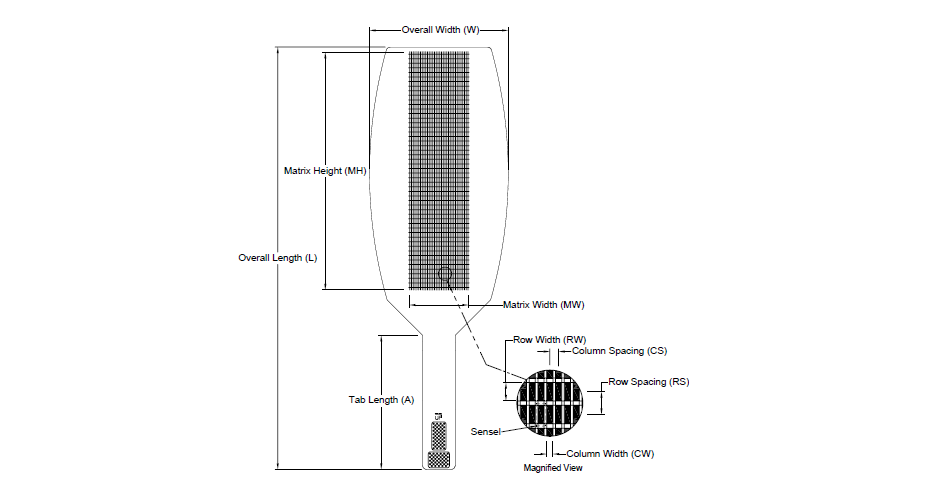

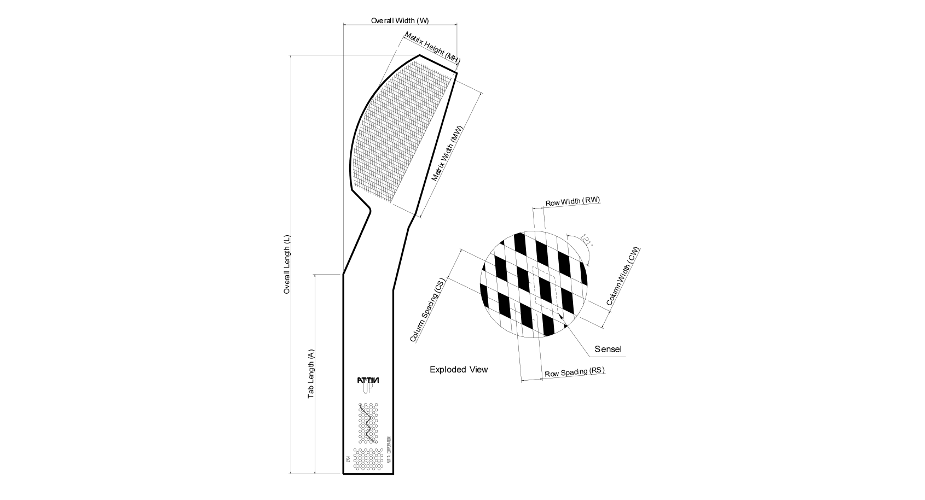

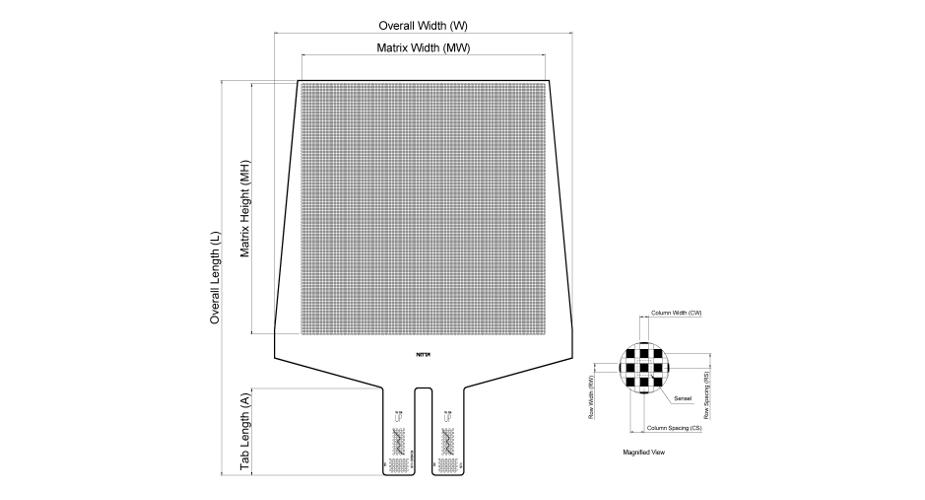

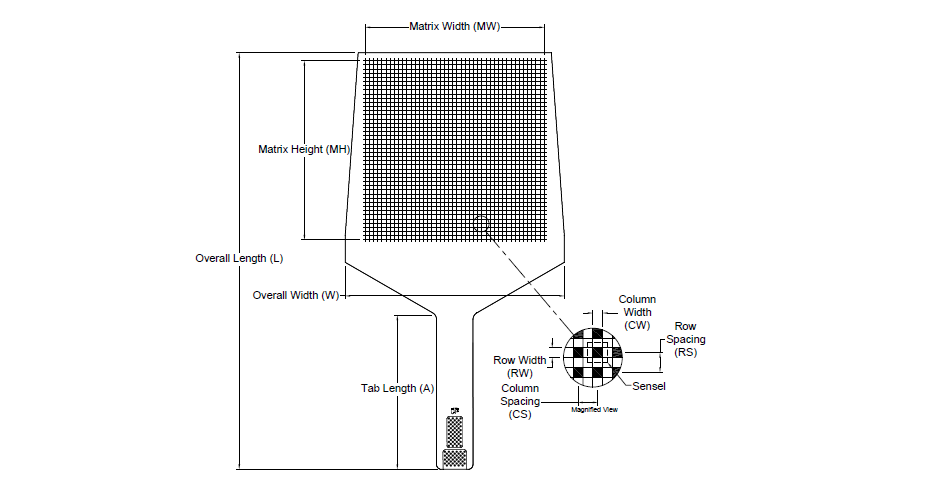

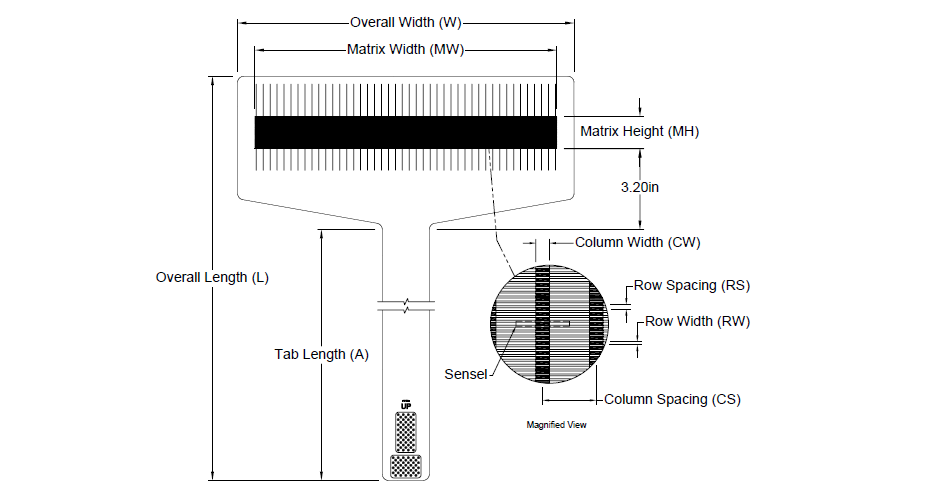

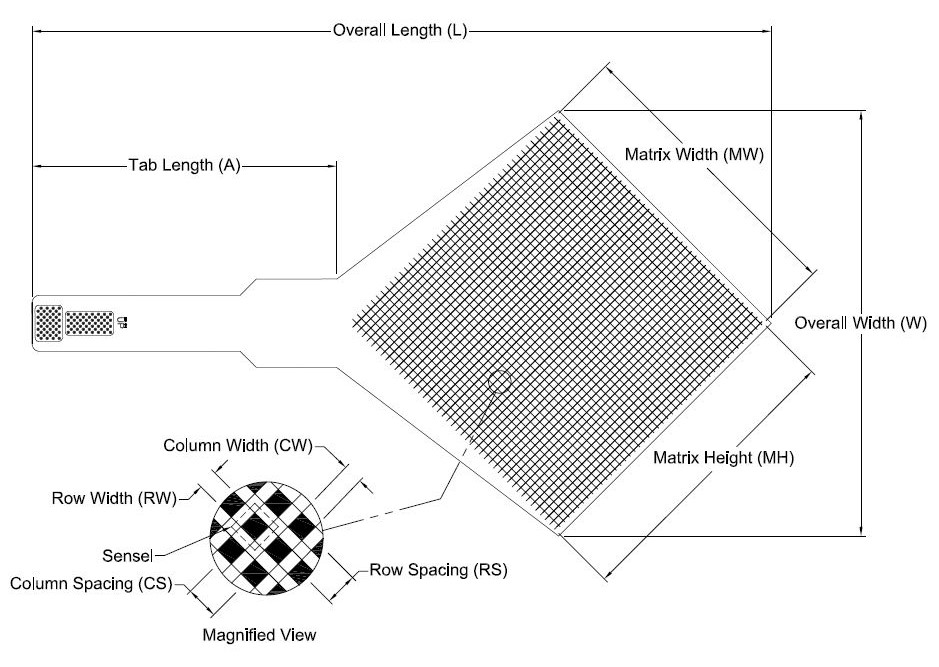

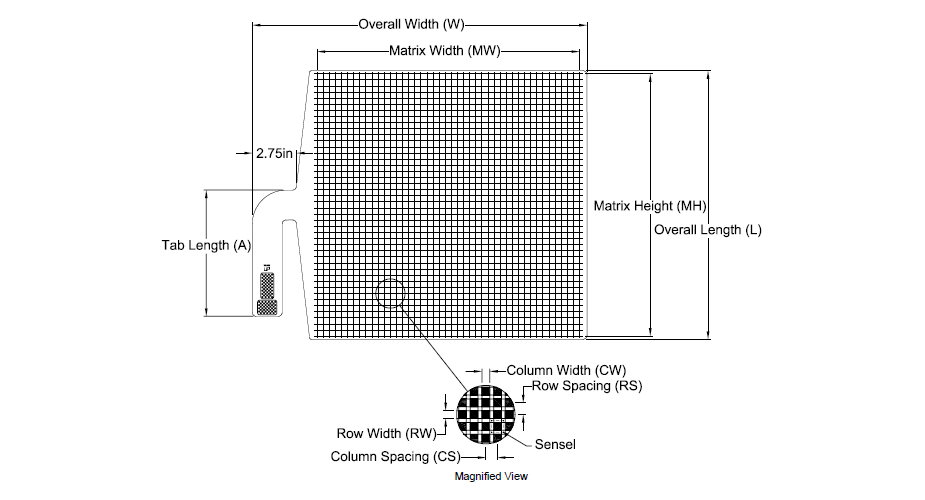

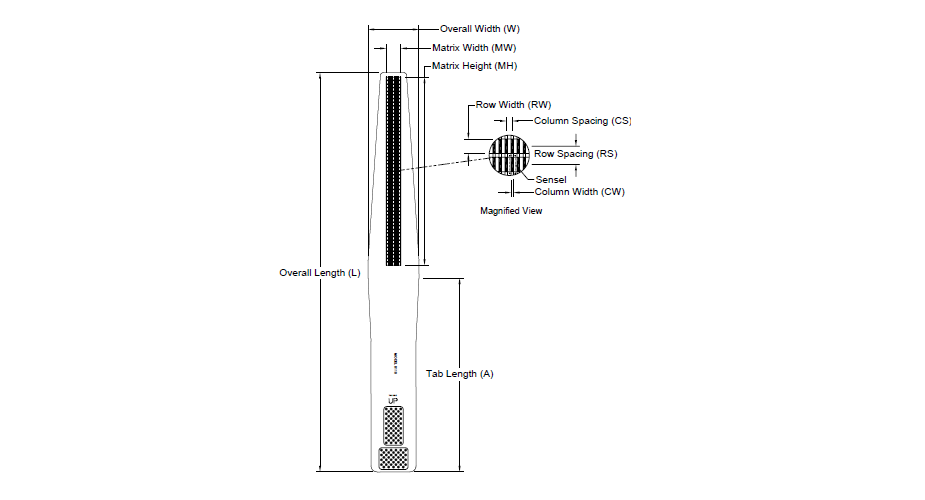

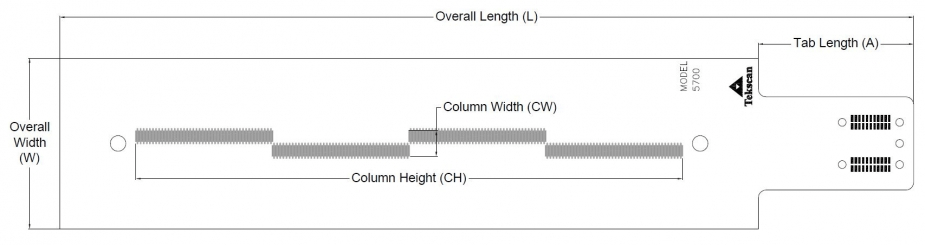

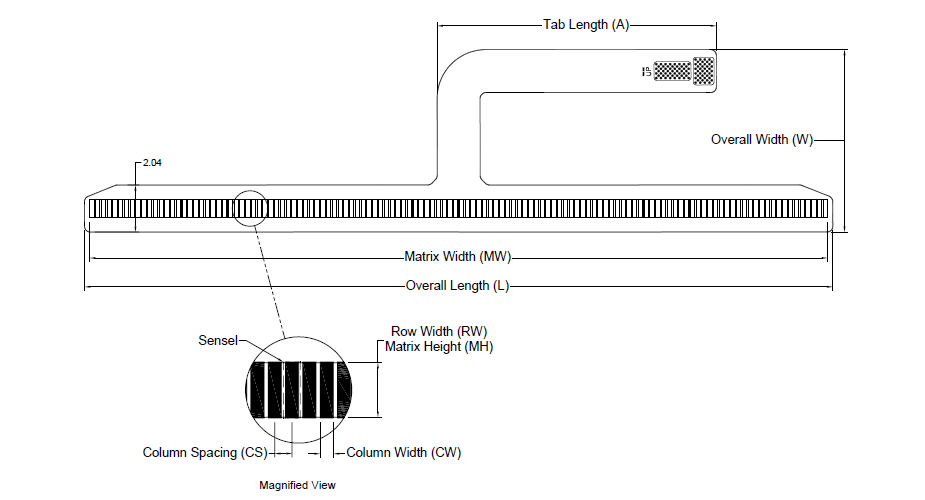

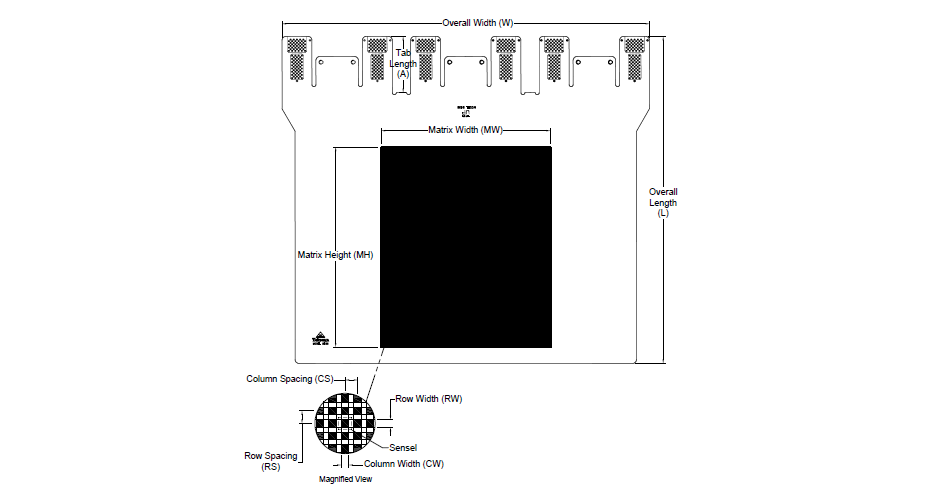

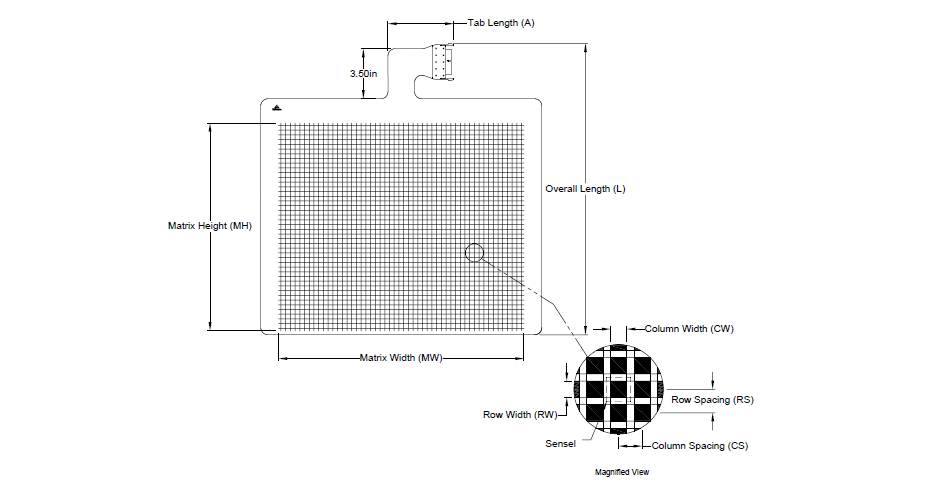

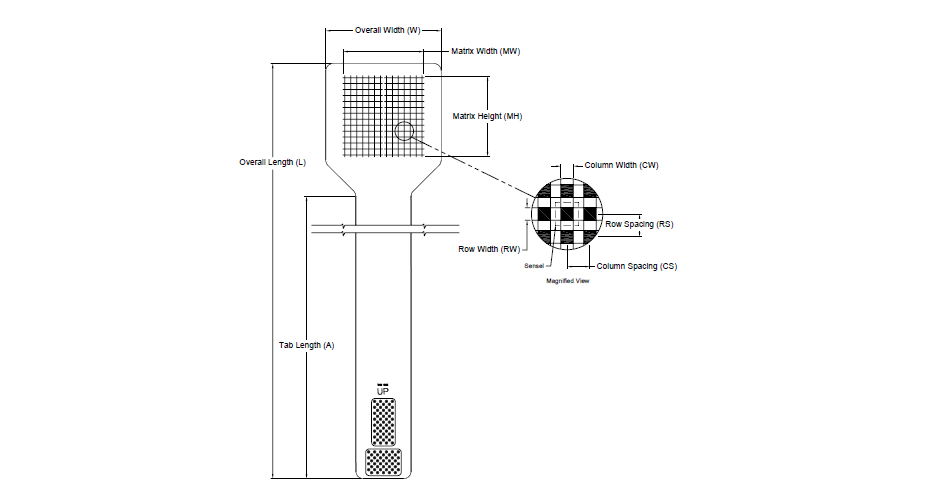

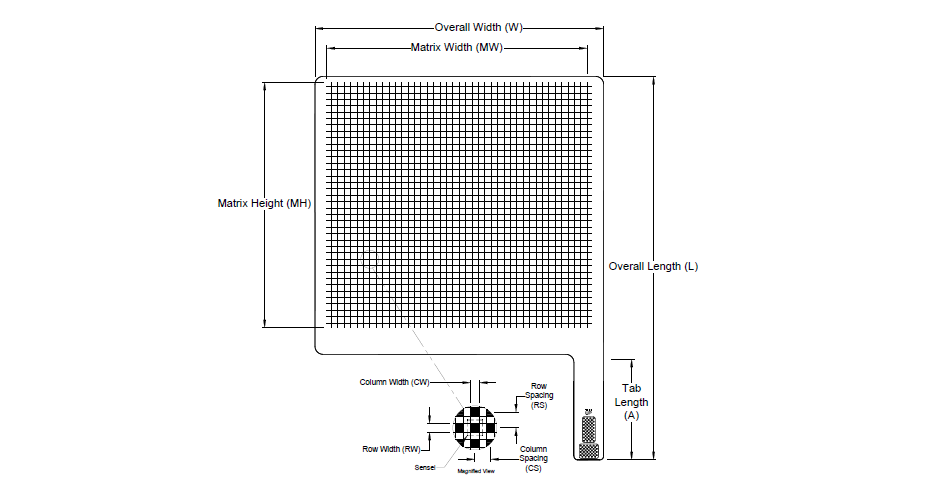

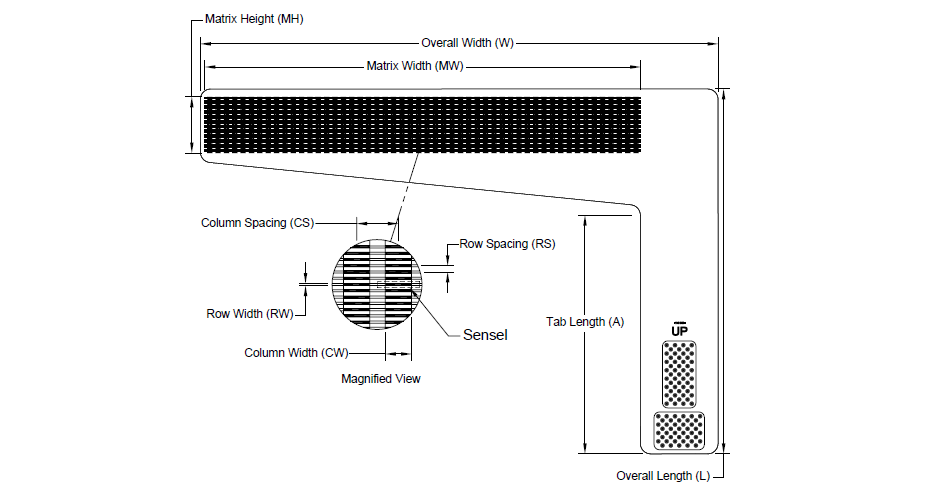

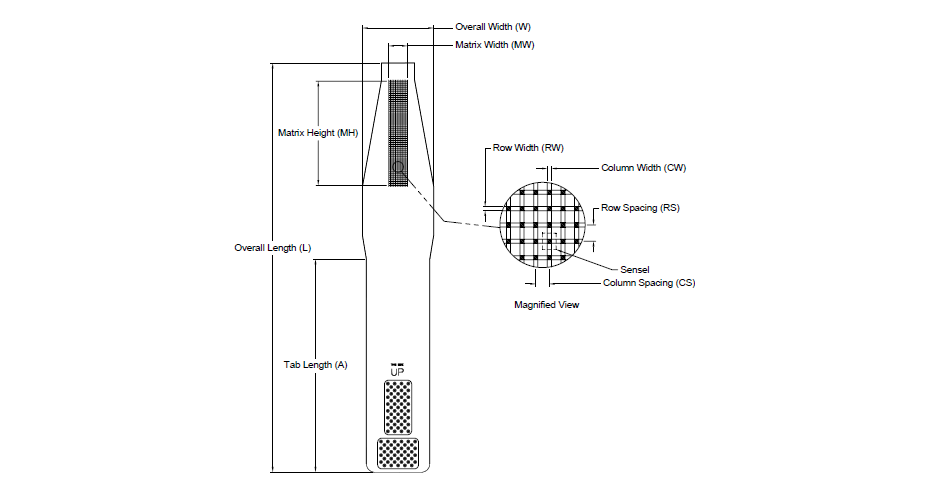

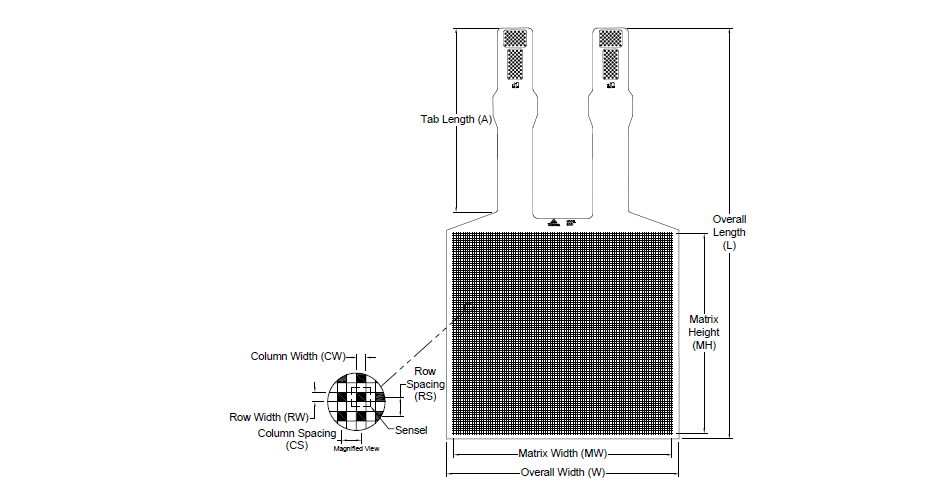

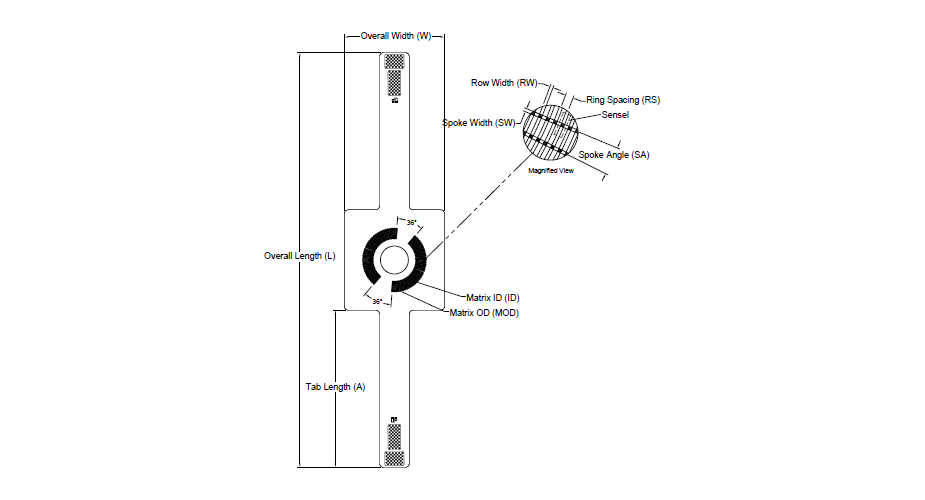

Tekscan I-Scan sensörü, iletken şeritlerin satır ve sütun olarak basıldığı iki polyester filmden oluşur; kesişim noktaları algılama elemanlarını oluşturur. Uygulanan normal kuvvetle yarı iletken mürekkebin direnci ters orantılı değişir. Sensörler 0,1 mm’den incedir. Elektronik değeri 0–255 ham sayıya çevirir, kalibrasyon bunu psi veya kPa gibi birimlere dönüştürür. Standart sensörde doğrusallık <±%3, tekrarlanabilirlik <±%3,5, histerezis tam skalanın <%4,5’i ve gecikme süresi 5 µs’dir. Her sensör modeli kendi MAP sürücü dosyasını gerektirir. Doğruluğu ve sensör ömrünü artırmak için basınç aralığına uygun eşitleme (equilibration) cihazları kullanılabilir.

Yazılım ve sisteme entegrasyon

• Kayıtlar .FSX formatında saklanır; ASCII, AVI ve MATLAB (.MAT) olarak dışa aktarılır.
• Her karede toplam kuvvet, kuvvet merkezi, tepe basınç ve eleman bazlı dağılım alınır; 1×1, 3×3 ve 5×5 enterpolasyon görünümleri seçilebilir.
• Tek ve çok noktalı kalibrasyon yapılabilir; 10 noktaya kadar kalibrasyon noktası tanımlanır.
• Data Reader Toolkit ve Pressure Mapping SDK, C#, MATLAB, LabVIEW ve VB gibi ortamlardan veri okuma ve donanım kontrolü sağlar.
• Tetik/senkron eklentisiyle sistem harici bir cihaza master ya da slave olarak bağlanır. Analog giriş için USB-6008 (100 Hz’e kadar) veya senkron çalışan USB-6210 (20 kHz’e kadar) kullanılır; yük hücresi gibi analog sensörlerle eşzamanlı kayıt ve kalibrasyon mümkündür.

Üretici Tekscan‘ın bu platformu, lastik temas ölçümü için TireScan Lastik Desen İzi Ölçüm Sistemi ile aynı yazılım yaklaşımını paylaşır. Diğer çözümler için Basınç Haritalama Sistemleri kategorisine bakabilirsiniz.

Uygulamanıza uygun Tekscan I-Scan elektronik ve sensör kombinasyonunu belirlemek için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
