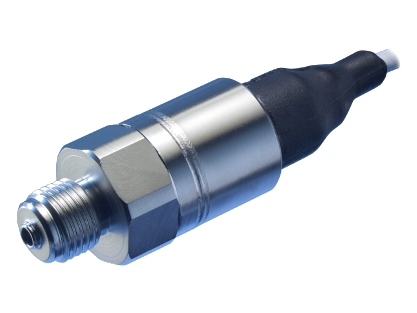

PHT160 Yüksek Sıcaklık Basınç Sensörü

PHT160 yüksek sıcaklık basınç sensörü, Fransız üretici EFE L’ESSOR’un ince film teknolojisiyle geliştirdiği, -40 °C ile +175 °C arasında çalışabilen minyatür bir basınç sensörü serisidir. Akışkanla temas eden tüm parçalar paslanmaz çeliktir (316L, 17-4PH ve 15-5PH); kablo hariç ağırlık 20 g’ın altındadır. EFE PHT160 serisi, mV/V çıkışlı PHT161, regüle beslemeli 0,5–4,5 Vdc çıkışlı PHT163 ve regüle edilmemiş beslemeli 0,5–4,5 Vdc çıkışlı PHT167 olmak üzere üç çıkış versiyonunda sunulur. Böylece aynı mekanik yapı, ister yükseltilmemiş köprü sinyali ister yükseltilmiş gerilim çıkışı gereken sistemlere uyarlanabilir.

PHT160 yüksek sıcaklık basınç sensörü nasıl çalışır?

EFE PHT160 sensörü, basınç altında şekil değiştiren bir diyafram üzerindeki ince film gerinim ölçerlerin direnç değişimini ölçer ve bunu orantılı bir elektrik sinyaline çevirir. mV/V çıkışlı versiyonda sinyal yükseltilmeden verilir ve sıcaklıkla kompanze edilir. Vdc çıkışlı versiyonlarda ise sağlamlaştırılmış dahili bir elektronik modül sinyali yükseltir. Üretici, ince film teknolojisinin geniş sıcaklık aralığında yüksek performans ve kararlılık sağladığını belirtir.

Çıkış versiyonları

• PHT161 (mV/V): tam skalada nominal 1,5 mV/V çıkış, 5–15 Vdc besleme, 10 mA’den düşük tüketim, sıfır ve hassasiyet ayar toleransı ±3% FS
• PHT163 (0,5–4,5 Vdc, regüle besleme): 5 Vdc ±10 mV besleme, 10 mA’den düşük tüketim, 0,5 Vdc ile 4,5 Vdc arası çıkış, sıfır ve hassasiyet toleransı ±50 mV
• PHT167 (0,5–4,5 Vdc, regüle edilmemiş besleme): 8–16 Vdc besleme, 10 mA’den düşük tüketim, aynı 0,5–4,5 Vdc çıkış

PHT163 ve PHT167’de sinyal bant genişliği -3 dB’de 1000 Hz’dir; özel ayar opsiyonuyla 3000 Hz’e kadar çıkarılabilir.

Ölçüm aralıkları ve basınç tipi

Seri; -1/+4 bar ve -1/+9 bar, 5, 10, 20, 40, 100, 250 ve 400 bar, -14,5/+60 PSI ve -14,5/+140 PSI, 30, 70, 150, 300, 500, 1500, 3000 ve 5000 PSI tam skala aralıklarıyla üretilir. Basınç referansı olarak mutlak, gösterge veya mühürlü gösterge tipi seçilebilir.

Öne çıkan özellikler

• 150% FS güvenli aşırı yük, 300% FS patlama basıncı
• Doğrusalsızlık ve histerezis birlikte ±0,25% FS (PHT163 ve PHT167’de opsiyonel ±0,1% FS)
• Tekrarlanamazlık tipik ±0,02% FS
• Kompanze sıcaklık aralığı -30 ila +150 °C; opsiyonel 0 ila +175 °C
• Çalışma sıcaklığı -40 ila +150 °C; opsiyonel kompanzasyonla -40 ila +175 °C
• Birleşik sıfır ve hassasiyet sıcaklık kayması ±0,02% FS/°C (PHT161’de opsiyonel ±0,01% FS/°C)
• Doğrusal titreşimde sabit ivme etkisi ±0,02% FS/g (20–2000 Hz, en çok 50 g); mekanik şok 100 g, ½ sinüs, 1 ms
• Ters polarite koruması ve EN61000 uyumlu EMC koruması
• Ortam sıcaklığında 50 Vdc altında 1000 MΩ’dan büyük yalıtım

Mekanik ve elektriksel bağlantı

Basınç portu olarak M10x1-4h erkek veya 3/8-24 UNF-3A erkek standart, M8x1-6g erkek ve 6 mm dış çaplı boru için Swagelok somun SS-6M2-1 opsiyoneldir. 150 °C’ye kadar AWG26, Viton ceketli, ekranlı, Ø3 mm, 4 telli kablo kullanılır; 150 °C üzerinde AWG26 ekranlı Teflon kablo (Ø3,4 mm ±0,2, 5 tel) devreye girer. Her iki durumda da kablo yerine DEUTSCH Autosport AS4H06-05-PN-HE konnektör seçilebilir. Kablo uzunluğu ve konfigürasyon, model kodundaki seçimlere göre belirlenir.

Nerelerde kullanılır?

Üretici, serinin uygulama alanları olarak petrol ve gaz, havacılık, savunma ve test tezgâhlarını sıralar. Paslanmaz çelik ıslak parçalar sayesinde otomotiv, havacılık ve enerji endüstrilerinde kullanılan korozif akışkanlar dahil çoğu ortamla uyumludur. Yüksek sıcaklıktaki bir akışkan hattında ya da sıcak bir test düzeneğinde basınç izlenecekse bu seri uygun adaylardan biridir. mV/V çıkışlı PHT161 için köprü sinyalini okuyabilen bir veri toplama girişi gerekir; Vdc çıkışlı PHT163 ve PHT167 ise gerilim girişli sistemlere doğrudan bağlanabilir.

Seçim ve alternatifler

EFE PHT160 ailesi, EFE L’ESSOR tarafından geliştirilir. Yüksek sıcaklık uygulamaları için aynı üreticinin PHT120 Yüksek Sıcaklık Basınç Sensörü ve PHT220 Yüksek Sıcaklık Basınç Sensörü modelleri de değerlendirilebilir. Daha geniş seçenekler için Basınç Sensörleri kategorisine göz atabilirsiniz.

Basınç aralığınıza, çalışma sıcaklığınıza ve çıkış tipinize uygun EFE PHT160 model kodunu belirlemek için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
