PHP100 Minyatür Basınç Sensörü

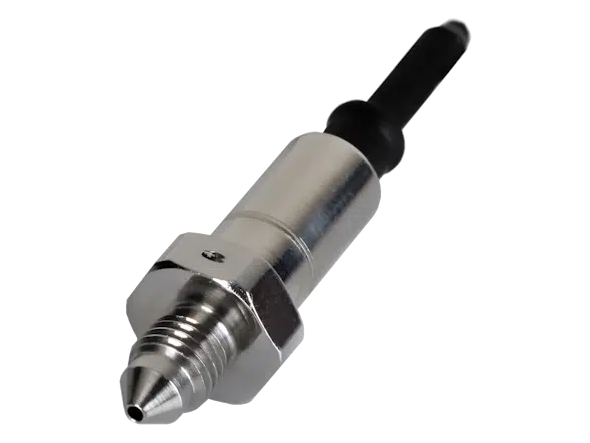

PHP100 minyatür basınç sensörü, EFE L’ESSOR tarafından yüksek basınç ölçümü için geliştirilmiş, tamamen paslanmaz çelik gövdeli küçük boyutlu bir sensör ailesidir. Aile iki çıkış versiyonuyla sunulur: PHP101 (mV/V köprü çıkışı) ve PHP107 (entegre elektronikli 0,5–4,5 Vdc çıkış). Ölçüm aralıkları 100 bar ile 800 bar (1500 – 10 000 PSI) arasındadır; mutlak, gösterge ve mühürlü gösterge basınç referansı seçenekleri bulunur. Kablo hariç 20 g’ın altındaki ağırlığı ve küçük gövdesi, yerin kısıtlı olduğu düzeneklerde kullanımı kolaylaştırır.

PHP100 minyatür basınç sensörü hangi aralıklarda ve nasıl ölçüm yapar?

• Basınç aralıkları (FS): 100 bar, 250 bar, 400 bar, 800 bar; PSI karşılıkları 1500, 3000, 6000 ve 10 000 PSI
• Basınç referansı: mutlak, gösterge (gage) veya mühürlü gösterge (sealed gage)
• Güvenli aşırı yük: %150 FS
• Patlama basıncı: %300 FS veya 1200 bar (hangisi daha düşükse)
• Doğruluk: doğrusalsızlık ve histerezis birlikte ±%0,25 FS; tekrarlanamazlık tipik ±%0,02 FS

Islak parçalar 316L, 17-4PH (1.4542) ve 15-5PH (1.4545) paslanmaz çeliklerden oluşur. Üretici, bu yapının endüstride kullanılan çoğu akışkanla, aşındırıcı olanlar dahil, uyumlu olduğunu belirtir.

PHP101 ve PHP107 çıkış versiyonları

Elektriksel arayüz, sensörün sisteminize nasıl bağlanacağını belirler. İki versiyonun farkı şöyledir:

• PHP101: 2–5 mV/V hassasiyetli köprü çıkışı. Besleme 10 Vdc, kararlı ve filtrelenmiş olmalıdır. Sinyal bant genişliği DC – 3 kHz (-3 dB). Dört telli bağlantıda artı ve eksi besleme ile artı ve eksi sinyal ayrı iletkenlerdir.
• PHP107: Entegre elektronikle 0,5–4,5 Vdc yüksek seviyeli çıkış. Besleme 8–16 Vdc, regüle edilmemiş olabilir. Ofset 0,5 Vdc, hassasiyet 4 Vdc, ayar toleransı ±50 mV’tur. Bant genişliği DC – 1 kHz (-3 dB); hidrolik kullanım için B opsiyonuyla DC – 3 kHz seçilebilir.

Her iki versiyonda da akım tüketimi oda sıcaklığında 10 mA’in altındadır; yalıtım direnci 50 Vdc’de 1000 MΩ’un üzerindedir.

Çevresel dayanım

• Kompanze sıcaklık aralığı: standart 0 ila +60 °C; opsiyon olarak -40 ila +125 °C
• Çalışma sıcaklığı: -40 ila +140 °C
• Birleşik sıfır ve hassasiyet kayması: ±%0,02 FS/°C
• Titreşim: 20–2000 Hz, en çok 50 g
• Mekanik şok: 100 g, yarım sinüs, 1 ms
• Koruma: ters polarite korumalı, EN61000 ile uyumlu EMC; IP65 koruma sınıfı mutlak ve mühürlü gösterge versiyonlarında geçerlidir

Mekanik ve elektriksel bağlantı

EFE PHP100 sensörü, MS33656-2 standardına uygun 5/16-24 UNJF-3A erkek dişle monte edilir. Elektriksel bağlantı Ø3 mm, 4 telli, Viton ceketli, ekranlı AWG26 kabloyla yapılır. Kablo uzunluğu, ürün kodundaki seçimle belirlenir. Sipariş kodunda ayrıca aralık, basınç referansı ve kompanze sıcaklık aralığı seçilir.

Nerelerde kullanılır?

Üretici uygulama alanları olarak havacılık, enerji ve nükleer, gömülü uygulamalar ve test tezgâhlarını sıralar. Küçük boyut ve düşük kütle, sensörün test düzeneklerinde ve alanın sınırlı olduğu gömülü sistemlerde yüksek basınç hattına yakın konumlandırılmasını mümkün kılar. Yüksek bant genişliği seçeneği, hidrolik sistemlerde hızlı basınç değişimlerinin izlenmesinde işe yarar.

Sisteme entegrasyon ve alternatifler

PHP101 versiyonu, köprü girişi veya mV/V ölçebilen bir veri toplama kanalına bağlanır; PHP107 ise 0,5–4,5 Vdc gerilim girişi olan herhangi bir kanala bağlanabilir. EFE PHP100 sensörü, Fransız üretici EFE tarafından geliştirilir. Aynı üreticinin diğer modellerine Minyatür Basınç Sensörleri kategorisinden ulaşabilirsiniz. Ölçüm ortamınız daha yüksek sıcaklık gerektiriyorsa PHT160 Yüksek Sıcaklık Basınç Sensörü, benzer ölçüde küçük bir alternatif için PHE160 Minyatür Basınç Sensörü incelenebilir. Tüm seçenekler Basınç Sensörleri sayfasında listelenir.

Basınç aralığı, referans tipi, çıkış sinyali ve sıcaklık opsiyonuna uygun PHP100 minyatür basınç sensörü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
