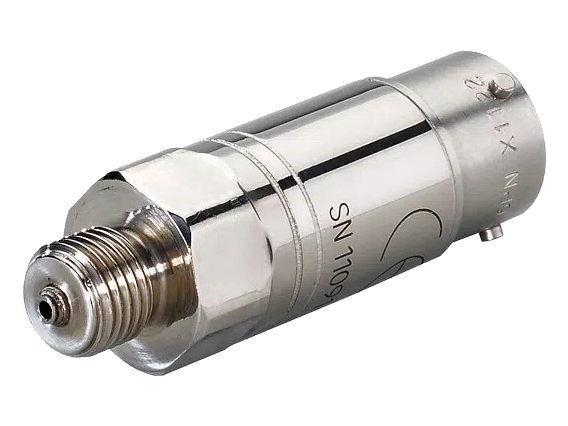

PDC160 Minyatür Basınç Sensörü

PDC160 minyatür basınç sensörü, EFE L’ESSOR tarafından geliştirilen, paslanmaz çelik ince film ölçüm elemanına ve yerleşik elektroniğe sahip bir basınç sensörüdür. Basıncı 0,5–4,5 V arasında yüksek seviyeli bir gerilim sinyaline dönüştürür. Kablo hariç 30 g’ın altındaki ağırlığı ve sağlam yapısı sayesinde boyut ile kütlenin kritik olduğu yerlerde kullanılır. Standart toplam hata bandı ±%1 TÖ’dür; isteğe bağlı olarak ±%0,5 TÖ seçilebilir.

PDC160 minyatür basınç sensörü nasıl çalışır?

EFE PDC160 sensörü, basıncın paslanmaz çelik ince film ölçüm elemanı üzerindeki etkisini elektriksel sinyale çevirir. Dahili elektronikler bu sinyali 0,5–4,5 V aralığında doğrusal bir çıkışa dönüştürür. Üreticinin akıllı modül olarak tanımladığı yapı, kompanzasyon aralığında basınç ve sıcaklık kaynaklı ölçüm sapmalarını düzeltir. Bu nedenle belirtilen hata bandı; birleşik doğrusalsızlık, histerezis ve kompanze sıcaklık aralığındaki ısıl kaymaları kapsar. Tekrarlanamazlık tipik olarak ±%0,02 TÖ’dür.

Akışkanla temas eden parçalar 316L (1.4404), 17-4PH (1.4542) ve 15-5PH (1.4545) paslanmaz çeliklerden üretilir. Bu tam paslanmaz çelik yapı, korozif akışkanlar dahil çoğu endüstriyel akışkanla uyumluluk sağlar. Sensörle birlikte bir EPDM O-ring teslim edilir.

Basınç aralıkları ve versiyonlar

• Bar cinsinden aralıklar: -1/+3, -1/+4, 3, 5, 10, 20, 40, 100, 250 ve 400 bar
• PSI cinsinden aralıklar: -14,5/+50, -14,5/+70, 50, 75, 150, 300, 500, 1500, 3500 ve 6000 PSI
• Basınç referansı: mutlak, gösterge ve mühürlü gösterge
• Aşırı basınç: güvenli aşırı yük %150 TÖ; patlama basıncı %300 TÖ veya 1000 bar (hangisi düşükse)
• Basınç portu: M10x1-4h erkek; seçenek olarak 3/8-24 UNJF-3A ve 7/16-20 UNJF-3A erkek (konisiz)
• Elektrik bağlantısı: hermetik MIL-C-26482 6 pinli yuva; seçenek olarak Ø3 mm, AWG26, Viton ceketli, ekranlı 4 telli kablo
• Kompanze sıcaklık aralığı: -40 … +125 °C; seçenek olarak -55 … +125 °C
• Doğruluk sınıfı: ±%1 TÖ veya ±%0,5 TÖ

Çift yönlü aralıklarda (ör. -1/+3 bar) çıkış, 0,5 V değerini -1 bar’da verir; diğer aralıklarda 0,5 V değeri %0 TÖ noktasına karşılık gelir. Tam ölçekte çıkış 4,5 V’tur.

Elektriksel ve çevresel özellikler

• Besleme gerilimi 8 ila 32 Vdc, akım tüketimi 10 mA’in altında
• Sıfır ve hassasiyet ayar toleransları tipik olarak ±10 mV
• Sinyal bant genişliği standart olarak DC–1000 Hz (-3 dB)
• Ortam sıcaklığında 50 Vdc altında 1000 MΩ’dan büyük yalıtım direnci
• Ters polarite korumalı; EMC açısından EN61000 ile uyumlu
• Çalışma sıcaklığı -55 … +125 °C
• Sabit ivmelenme altında lineer titreşim: 20–2000 Hz, en çok 50 g
• Mekanik şok: 100 g, yarım sinüs, 1 ms
• Mutlak ve mühürlü gösterge versiyonlarında IP65 koruma sınıfı

Yüksek bant genişliği, doğruluktan ödün vermeden hızlı basınç değişimlerinin izlenmesine olanak tanır. EFE PDC160, titreşim, şok ve yüksek sıcaklığın birlikte bulunduğu ortamlar için tasarlanmış bir sensördür.

Nerelerde kullanılır?

Üretici; havacılık, gömülü uygulamalar, uçuş testleri ve otomotiv alanlarını öne çıkarır. Sıcaklık, titreşim ve şokun birlikte etkidiği, sensörün küçük ve hafif olması gereken test ve gömülü ölçüm noktalarında PDC160 minyatür basınç sensörü uygun bir seçenektir. Gövde ağırlığının düşük olması, sensörün ölçüm noktasına doğrudan monte edilmesini kolaylaştırır.

Sisteme bağlantı

Kablolu versiyonda kırmızı iletken + besleme, yeşil/sarı iletken + sinyal, mavi/siyah iletken 0 VDC bağlantısıdır; beyaz iletken kullanılmaz (NC), ekran ise sensör gövdesine bağlıdır. Çıkış 0,5–4,5 V gerilim olduğu için bu aralığı kapsayan herhangi bir gerilim girişli veri toplama kanalına doğrudan bağlanabilir. EFE PDC160 sensörünün 8–32 Vdc besleme istediğini göz önünde bulundurmak gerekir. Hermetik MIL-C-26482 konnektörlü versiyon, kablo yerine konnektörlü bağlantı istenen düzenekler için uygundur. Ürün, EFE L’ESSOR tarafından üretilir.

Seçim notları

Sipariş kodu; basınç aralığını, referans tipini, basınç portunu, elektrik bağlantısını, kompanze sıcaklık aralığını ve doğruluk sınıfını birlikte belirler. -55 °C’ye kadar kompanzasyon ve ±%0,5 TÖ doğruluk gerekiyorsa bu seçeneklerin birlikte istenmesi gerekir. Aynı kategorideki Minyatür Basınç Sensörleri içinde PHE160 Minyatür Basınç Sensörü gibi diğer minyatür modeller de yer alır. Basıncın yanında sıcaklık da ölçülecekse PCM160 Basınç & Sıcaklık Sensörü incelenebilir.

Uygulamanıza uygun PDC160 minyatür basınç sensörü konfigürasyonunu belirlemek için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
