Nor145 Ses Seviye Ölçer & Akustik Analizör

4-6 Hafta Teslim Süresi
  • Bina akustiği ölçümü anında derecelendirme
  • Çevresel gürültü derecelendirmesi
  • Çevresel gürültü izleme (NorCloud)
  • Oda akustiği – STIPA
  • Ürün gürültü testleri
  • İşyerinde gürültü ölçümü
  • Ses ötesi ölçümler (Infrasound)
  • Gürültü rahatsızlığı kaydedici
  • Sınıf 1 / Tip 1 Hassas ses seviyesi ölçer ve frekans analizörü.
  • Dahili (opsiyonel) WLAN ve 3G/4G LTE modem aracılığıyla kolay bağlantı.
  • Büyük renkli dokunmatik ekran (4.3”).

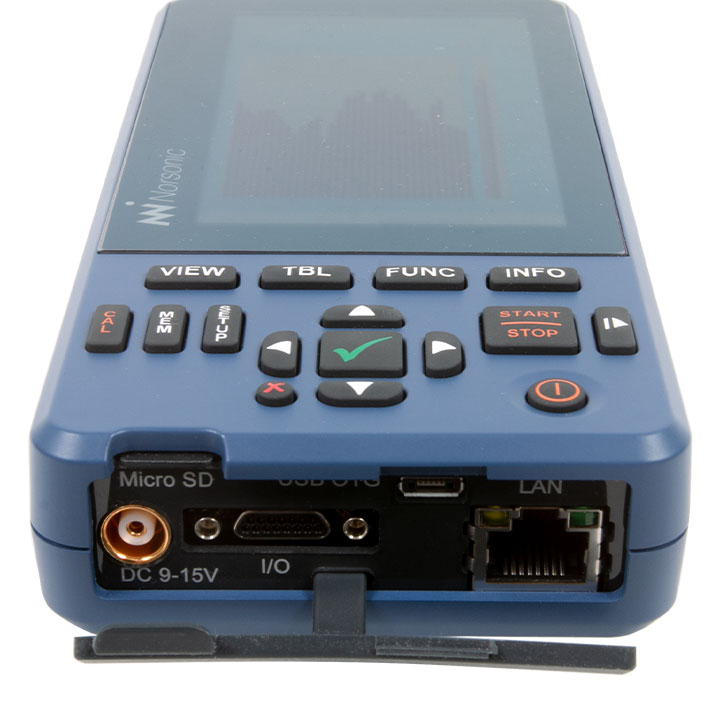

  • Zorlu ortamlarda hızlı çalışma için gerçek basmalı tuşlar.
  • Ölçüm modu seçimi ve özel kullanıcı ayarları için grafik simgeler içeren sezgisel kullanıcı arayüzü.
  • Ölçümlerin belgelenmesi için sesli, yazılı notlar ve dahili GPS.
  • Geniş frekans aralığı (1/3 oktav bandında 0,4 Hz – 20 kHz).
  • Paralel 1/3 oktav ve FFT analizi.
  • 120 dB ölçüm aralığı.
  • dB ve mühendislik birimleri (m/s² ve m/s).
  • Raporlar, ses kaydı ve kamera için kapsamlı tetik sistemi.
  • Akıllı telefon aracılığıyla kolay uzaktan kumanda.
  • PTB – Almanya, LNE – Fransa, METAS – İsviçre, BEV – Avusturya tarafından tip onayları alınmıştır.

Nor145 Hassas Ses ve Titreşim Analizörü, Nor1209 ½” preamplifikatör  ve Nor1227 ½” ölçüm mikrofonu  ile birlikte gelmektedir.  IEC 61672, IEC 61260, DIN 45657, ANSI S1.4, ANSIS1.11 ve ANSI S1.43 standartları ile ve eski ses seviyesi ölçer standartları IEC 60651 ve IEC 60804 ile de uyumludur.

OPSİYONLAR

Akıllı telefonlarımız gibi kullanıcı dostu ara yüzü size sunmak için 4,3” büyüklüğünde renkli dokunmatik ekrana sahip olarak tasarlanan Nor145 ses seviyesi ölçeri,  3G/4G LTE modem ile kullanabilir, dahili GPS, ses ve not düzenleyicisi ile NorVirtual Uygulaması aracılığıyla akıllı telefonunuza bağlıyken, cihazınıza tam uzaktan erişebilirsiniz ve gürültü verisi ile birlikte ölçüm yapılan bölgenin resim ve video kaydını (dahili kamerası sayesinde) kolayca arka planda transfer edebilirsiniz. Nor145 ayrıca NorCloud, Nor850 yazılımı ve PC için NorVirtual aracılığıyla da kontrol edilebilir. NorConnect, ölçümlerinizin excel raporlarını indirmek, görüntülemek ve oluşturmak için kullandığınız araçtır.

  • Bina akustiği -yerinde değerlendirme olanağı
  • Çevresel gürültü değerlendirmesi
  • Çevresel gürültü izleme (NorCloud)
  • Oda akustiği – STIPA
  • Ürün gürültü testi
  • İşyerinde gürültü
  • Ses ötesi ölçümler (Infrasound)
  • Gürültü rahatsızlığı kaydedici
  • Nor850 ile kullanılabilir
  • Genel gürültü ve titreşim ölçümleri
  • Sınıf 1 Hassas ses seviyesi ölçer ve frekans analizörü.
  • Dahili (opsiyonel) WLAN ve 3G/4G LTE modem aracılığıyla kolay bağlantı.
  • Büyük renkli dokunmatik ekran (4.3”).
  • Zorlu ortamlarda hızlı çalışma için gerçek basmalı tuşlar.
  • Ölçüm modu seçimi ve özel kullanıcı ayarları için grafik simgeler içeren sezgisel kullanıcı arayüzü.
  • Bina Akustik derecelendirme ve değerlendirme.
  • NorCloud ve Nor850 ile sorunsuz entegrasyon.
  • Ölçümlerin belgelenmesi için sesli, yazılı notlar ve dahili GPS.
  • Geniş frekans aralığı (1/3 oktav bandında 0,4 Hz – 20 kHz).
  • Paralel 1/3 oktav ve FFT analizi.
  • 120 dB ölçüm aralığı.
  • dB ve mühendislik birimleri (m/s² ve m/s).
  • Raporlar, ses kaydı ve kamera için kapsamlı tetik sistemi.
  • NorConnect Nor1051’de ölçüm dosyalarının kolay yönetimi.
  • Çoklu dil desteği.
  • Kapsamlı yerleşik yardım sistemi.
  • Akıllı telefon aracılığıyla kolay uzaktan kumanda.
  • PTB – Almanya, LNE – Fransa, METAS – İsviçre, BEV – Avusturya tarafından tip onayları alınmıştı

Nor145, her türlü çevresel gürültü ölçümü için uygun esnek bir tasarıma sahiptir.

İşaretleyiciler, ses kayıtları ve olaylarla tetiklenen resimlerle ölçümler kolayca yapılır ve telefonunuz veya tabletiniz (android) için NorRemote uygulaması aracılığıyla projenizle senkronize edilir. Geniş 4,3” ekran size gerekli tüm bilgileri verir. Aynı anda 60’a kadar ölçüm parametresi kaydedilebilir.

Gelişmiş tetikleme sistemi ile, işaretçileri, ses kayıtlarını ve resimleri kaydetmek için Gündüz, Akşam veya Gece için farklı tetik seviyeleri tanımlayabilirsiniz. Veriler, herhangi bir cihazdaki bir web tarayıcısında veya NorRemote uygulamasıyla uzaktan görüntülenebilir. Aynı uzak cihazdan ayarları değiştirebilir veya Nor145’inizin durumunu kontrol edebilirsiniz.

Nor145 ayrıca Norsonic’in gürültü ölçümü, kontrolü ve raporlaması için bulut hizmeti olan Norsonic NorCloud ile kullanım için optimize edilmiştir ve tümü dahili 4G modem (modele göre değişir) üzerinden kolayca bağlanır.

Özellikleri
5 ms’den başlayan çözünürlüğe sahip iki eş zamanlı zaman profilleri ve tetikleme olanağına sahip rapor olanağı
Raporlar, ses kaydı, kamera ve dijital çıkış hatları için kapsamlı tetikleme sistemi
Ses, metin ve resim notları
5 bağımsız olay tetikleyicisi (LDEN desteği).
Gelişmiş işaretleyici yönetimi
Akıllı telefon, PC veya tabletler için NorRemote uygulaması aracılığıyla uzaktan kumanda desteği
0-20 sn grafik geri silme / duraklatma işlevi.
0-120 sn Ses ön tetikleyici
Post-processing programlara ve Excel’e sorunsuz entegrasyon
Nor145 dört farklı görünüm sunar. GÖRÜNÜM düğmesini kullanarak her görünümü istediğiniz gibi özelleştirebilir ve görünümler arasında geçiş yapabilirsiniz.

Genel analizör (çevre) modu, farklı ekran görünümlerinden oluşan seçeneklere sahiptir. Portre ve Manzara. Tüm Portre görünümleri, tek veya çift tip çerçeve olabilir.

Çevresel / Genel modda mevcut görünümler şunlardır:

Ses seviye ölçer görüntüsü
Seviye ve frekans (L/f) tekli görünüm – dikey
Frekans/Seviye (L/F) göstergesi – tek görünümlü. Yatay
Zaman/Seviye (L/t) göstergesi – tek görünümlü. Dikey
Zaman/Seviye (L/t) göstergesi – tek görünümlü. Yatay
Çift görünüm L/t ve L/f
Kümülatif ve Olasılık Dağılım Fonksiyonu /PDF) – dikey görünüm
Kümülatif ve Olasılık Dağılım Fonksiyonu /PDF) – yatay görünüm
Sayısal bir tablo tüm grafik görünümlerle ilişkilendirilir – grafik ve sayısal görünüm arasında geçiş yapmak için SEKME düğmesine basmanız yeterlidir. Hem tek hem de bölünmüş ekranla çalışır.
FFT ve 1/3 oktav ile bölünmüş görünüm. Bağlantı imleci özelliği, imleci FFT ve 1/3 oktav ekranlarında birbirine bağlayarak frekans alanında manevra yapmayı kolaylaştırır
FFT (yatay) FFT spektrumlarını yatay olarak görüntüler
FFT (yatay) FFT spektrumları
Duraklatma modunda grafiksel geri silme. İstenmeyen gürültü olaylarını kaldırmak için imleci hareket ettirin ve ölçümü sürdürmek için devam et düğmesine basın.

Norsonic için, bina akustik analizörü geliştirme konusunda dünyanın en bilinir markasıdır diyebiliriz. Nor145 ses seviyesi ölçerde bu konuda bir istisna değil :)

Tek kanallı bağımsız bina akustik analizörü olarak veya hotspot özelliği sayesinde gelişmiş Nor850 çok kanallı yazılımı için bina akustik analizörü (kablosuz) olarak kullanılabilir.

Nor145, kaynak oda seviyesi ölçümlerinin uyarılması veya yankılanma (reverberation) süresi ölçümlerinin uyarılması için dahili bir sinyal üreteci sunar. Sonuçlar, ISO 16283 Standardı gerekliliklerine uygun olarak ölçülür. Ek arka plan seviyesi ölçüm sonuçlarıyla Nor145, ISO 717’ye göre nihai hava kaynaklı ses yalıtım endeksleri DnT ve Rw’nin hesaplamalarını yapabilir. Elbette, Nor277 gibi adım simülatörü kullanarakta darbe ses yalıtım endeksi Ln,w ölçümleri yapabilir.

Yankılanma süresi uyarımı alternatif olarak impulsif bir kaynağa dayalı olabilir. Her durumda Nor145, T15, T20 ve T30 sonuçlarını paralel olarak hesaplar.

Nor145 analizörü, Nor850 yazılımıyla sorunsuz bir şekilde entegre edilmiştir; Nor850 Ölçüm Sistemine harici bir cihaz olarak bağlanabilir veya ölçüm sonuçları Nor850 Raporlama sistemininde değerlendirilebilir.

Özellikleri

  • Uluslararası ve ulusal standartlara göre hava, cephe ve darbe ses yalıtım endekslerinin eksiksiz hesaplanması
  • Nor850’den kontrol edilen bir veya iki Nor145 kullanarak kablosuz tek veya çift kanallı ölçümler
  • T15, T20, T30, Tmax ve EDT’nin paralel hesaplanması ile yankılanma süresi ölçümleri
  • Yankı bozulmalarının topluluk ortalaması
  • Darbe uyarımına dayalı yankılanma bozulmalarının geriye doğru entegrasyonu
  • Bireysel RT azalma hatlarının kullanıcı tarafından ayarlanması
  • Beyaz, pembe veya bant geçiren filtreli gürültüye sahip sinyal üreteci
  • Karşılık gelen yerleşik enerjik veya aritmetik ortalama ile birden fazla mikrofon ve hoparlör konumunu destekler
  • Tüm bireysel ölçüm detayları ve proje ilerlemesi hakkında bilgi içeren projeye genel bakış
  • Nor850 raporlama yazılımı ile sorunsuz entegrasyon
  • Bina akustiği modu, projenizde iyi bir iş akışı ve kontrol sağlamak için uygulamaya özel ekranlar sunar.

Bina akustiği modu, projenizde iyi bir iş akışı ve kontrol sağlamak için uygulamaya özel ekranlar sunar.

Bina Akustiği – Üst çerçeve, arka plan gürültüsü ile alıcı odası seviyesini gösterir. Ölçümde istenmeyen gürültünün görünüp görünmediğini değerlendirmek için L/t’yi alt çerçevede çalıştırma
Bina akustiği – derecelendirme görünümü 1, tek sayı endeksi ile birlikte hesaplanan ses yalıtımı
Bina akustiği – derecelendirme görünümü 2, spektrum uyarlama terimleriyle birlikte tek sayı endeksini sunmak için sayısal tablo.
Bina akustiği – derecelendirme görünümü 3, analizin tüm sayısal sonuçları ve bir seviye genel bakış grafiği.
Bina akustiği – derecelendirme görünümü 4, arka plan gürültüsü ve alıcı oda seviyeleri
Bina akustiği – derecelendirme görünümü, # ekran tuşu belirli kaynak konumları arasında geçiş yapar

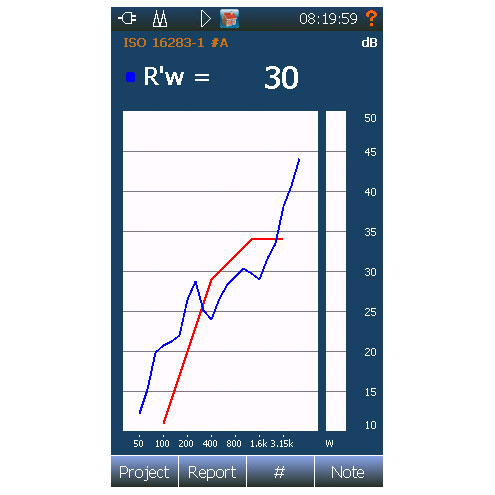

Bina akustiği – derecelendirme görünümü, R’w derecelendirmesi
Bina akustiği – RT görünümü.
RT ölçümleri için sunulan çeşitli görünümlerden iki örnek resim.
Bina akustiği – RT süresinin manuel olarak uyarlanması mümkündür.
  • STI modu, STIPA standardının en son revizyonu olan IEC 60268-16 revizyon 5’i destekler.
  • Ek özellikler, arka plan gürültüsü düzeltme ve işitsel düzeltmedir.
  • Arka plan gürültü düzeltmesi açılabilir/kapatılabilir.
  • STIPA gürültü sinyali çok yüksek veya çok düşükse, işitsel düzeltme STI değerinde daha düşük bir puan verir. Normalde açık olmalıdır, ancak standardın en son revizyonu, bazı özel durumlarda kapatılmasını tavsiye eder.
  • Dahili sinyal üreteci STIPA sinyalini üretir.
  • Tam bir ölçüm dizisi sadece 21 saniye sürer.
STIPA modunun kullanımı kolay ve sezgiseldir. Ekran, iki çerçeveli sabit bir görünümden oluşur. Üst kısım her bir frekans bandını gösterirken, alt kısım bir çubuk grafik ile birlikte ölçülen değerleri gösterir.
STIPA – Ekranın alt kısmını seçip TBL düğmesine basarak, STIPA oktavlarının her biri için iki modülasyon indeksi görüntülenecektir.

Additional information

Genel Özellikler
Ürün Ailesi

| |

Gösterge

Mekaniksel Özellikler
Boyutlar

Ağırlık

Elektriksel Özellikler
Batarya

Batarya Ömrü

Güç Kaynağı
Besleme Gerilimi

Akustik Özellikler
Reverbrasyon Zamanı

| | | |

Ses Kaydı

Ses Seviye Ölçer Aralığı

| |

Spektrum Ağırlıklı Fonksiyonlar

| |

Zaman ağırlıklı fonksiyonlar

| |

Devamı
Aksesuarlar (Pakete Dahil)

| | | | | | | | | |

FFT Ölçüm ve Frekans Aralığı

| | |
