os3500 Gömülebilir Optik Gerinim Sensörü

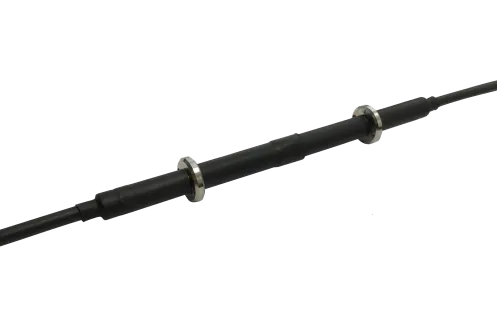

os3500 gömülebilir optik gerinim sensörü, Luna‘nın fiber Bragg ızgarası (FBG) teknolojisine dayanan, yalnızca beton yapıların içine gömülmek üzere tasarlanmış bir gerinim sensörüdür. Gage uzunluğu boyunca ortalama gerinimi ölçer ve aynı gövdede ikinci bir FBG ile sıcaklık kompanzasyonu sağlar. Titreşimli tel tipi sensörlerden alışık olunan geleneksel gövde formunda, optik ölçümün avantajlarını sunar.

os3500 gömülebilir optik gerinim sensörü nasıl çalışır?

Luna os3500 sensör gövdesinin içinde iki FBG korunur: biri gerinimi ölçer, diğeri gerinim ölçümünün düzeltilmesi için göreli sıcaklığı izler. Fiberi taşıyıcıya tutturan epoksi bulunmadığından uzun vadeli kararlılık tasarım gereği sağlanır. Luna os3500 sensörünün iki ucundaki disk yapıları çevredeki beton ya da harçla sağlam bir bağ oluşturur; böylece sensör, uçlar arasındaki göreli hareketi, yani beton şekil değiştirmesini sensör ekseni boyunca ölçer. Üretici, titreşimli tel ve folyo gerinim ölçerlerle yapılan yan yana karşılaştırmalarda os3500’ün eşit hassasiyet ve doğruluk sunduğunu, buna karşılık 100 kat daha fazla yorulma ömrüne sahip olduğunu belirtir.

Teknik özellikler

• Gerinim duyarlılığı: yaklaşık 1,2 pm/µε; sıcaklık duyarlılığı 23,8 pm/°C. Gerçek gage faktörü sensörle birlikte verilir.
• Gage uzunluğu: 110 mm
• Gerinim limitleri: ±2.500 µε
• Çalışma sıcaklığı: -40 ile 80 °C
• Yorulma ömrü: ±2.000 µε’de 1×10⁸ çevrimden fazla
• Gövde: paslanmaz çelik ve poliolefin yapı, ağırlık 98 g
• Kablo: 6 mm / 3 mm takviyeli kablo, her uçta 1 m (±10 cm)
• Fiber tipi: SMF-28
• Optik özellikler: tepe yansıma oranı %70’in üzerinde, FWHM (-3 dB) 0,25 nm (±0,05 nm), merkez dalgaboyunun ±0,4 nm çevresinde 15 dB’den yüksek izolasyon

Dalgaboyu ve sonlandırma seçenekleri

Her sensör bir gerinim ve bir sıcaklık dalgaboyu çiftiyle sipariş edilir. Standart çiftler 1462/1466 nm ile 1612/1616 nm arasında (±1 nm) yer alır; sıcaklık FBG’si gerinim FBG’sinin biraz üzerinde bir dalgaboyuna ayarlanır. Aynı fiber hattında birden fazla sensör kullanılacaksa her sensör için farklı bir dalgaboyu çifti seçilir. Çift uçlu tasarımın her iki ucundaki kablo, 1 m standart uzunlukta, sonlandırılmamış ya da FC/APC konnektörlü olarak belirtilebilir. Luna os3500 için isteğe bağlı aksesuar olarak koruma parçalı IP67 üniversal konnektör (PF) sunulur; bu parça konnektörün zorlu ortamlarda korunmasına yardımcı olur.

Nerelerde kullanılır?

os3500 gömülebilir optik gerinim sensörü, betonarme ve beton yapıların iç gerinimini uzun süre izlemek gereken uygulamalar için uygundur. Üretici, FBG sensör ailesi için köprü, baraj, tünel, maden ve bina gibi yapıları öncelikli uygulama alanları arasında sayar. Yorulma ömrü yüksek, paslanmaz çelik gövdeli yapısı ve takviyeli kabloları sayesinde beton içindeki zorlu koşullara göre tasarlanmıştır. Gerinim ölçümü sıcaklıkla birlikte değiştiği için entegre sıcaklık FBG’si, beton içindeki sıcaklık değişimlerinin ölçüme etkisini ayırmak için kullanılır.

Montaj yöntemleri

Üreticinin montaj kılavuzuna göre sensör genellikle beton dökülmeden önce donatıya gevşek biçimde bağlanır. Uçlardaki 3 mm’lik deliklerden yumuşak demir bağlama teli ya da plastik kablo bağı geçirilerek sensör donatıdan asılabilir; bağlama sırasında uçlara aşırı kuvvet uygulanmamalıdır. Kablo mümkünse donatının altından geçirilir, döküm sırasında gerilmemesi için boşluklu bırakılır. Luna os3500 sensörünün çevresinde döküm borusundan ya da agregadan zarar görmemesi için tel kafes veya donatıyla koruyucu bir bariyer oluşturulabilir; sensör çevresinde beton vibratörü kullanımından kaçınılması önerilir. Kablo ek yerleri ve konnektörler kutu ya da koruma parçaları içinde korunmalıdır.

os3500, betonda açılan en az 75 mm çaplı bir sondaj deliğine harçla da yerleştirilebilir; bu durumda harcın sensörü boşluksuz sarması doğru gerinim okuması için gereklidir. Bir diğer seçenek, sensörün önce küçük bir beton bloğa gömülüp bu bloğun sonradan yapıya dökülmesidir. Bu üç yöntem de os3500’ün hızlı, basit ve tekrarlanabilir montajını destekler.

Sisteme entegrasyon

Çift uçlu yapı sayesinde os3500 tek başına ya da bir FBG sensör dizisinin parçası olarak seri bağlanabilir; böylece çok sayıda sensör aynı fiberde çoğullanır. Üreticiye göre bu tür dizilerin kablolaması ve kurulumu, benzer elektronik sensör ağlarına kıyasla çok daha ucuz ve kolaydır. Optik sinyalin okunması için si155 Hyperion FBG Interrogator Sorgulayıcı ya da si255 Hyperion Interrogator Sorgulayıcı gibi FBG sorgulayıcılar kullanılabilir. Aynı ailedeki diğer ürünleri Fiber Optik Sensörler kategorisinde inceleyebilirsiniz.

Yapınıza uygun dalgaboyu çifti, kablo uzunluğu ve konnektör seçimi için Marmatek mühendislik ekibinden os3500 gömülebilir optik gerinim sensörü konusunda teknik destek ve teklif alabilirsiniz.
