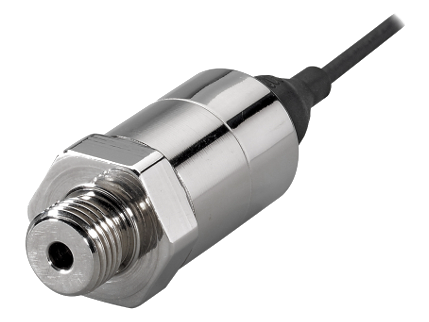

PHT220 Yüksek Sıcaklık Basınç Sensörü

PHT220, -40 °C ila +175 °C arasında çalışan, yüksek sıcaklık basınç ölçümleri için özel olarak tasarlanmış kompakt bir basınç sensörüdür. Tüm akışkanla temas eden parçaları paslanmaz çelikten üretilmiştir; bu sayede otomotiv, havacılık ve enerji endüstrilerinde kullanılan korozif akışkanlar dahil çoğu ortamla uyumludur. EFE tarafından geliştirilen ince film teknolojisi ile donatılan sensör, geniş sıcaklık aralığında yüksek performans ve kararlılık sunar.

Çalışma Prensibi

Sensör, basınç altında deforme olan bir diyafram üzerindeki ince film gerinim ölçerlerin direnç değişimini ölçerek çalışır. Bu değişim, orantılı bir elektrik sinyaline dönüştürülür. PHT220, sıcaklık kompanzasyonlu mV/V çıkışı ile yüksek doğruluk sağlar; ayrıca amplifiye Vdc çıkışı da mevcuttur.

Öne Çıkan Özellikler

• Geniş basınç aralığı: -1/+2 bar ila 600 bar; -14,5/+30 PSI ila 8000 PSI
• Çıkış sinyali: mV/V, 0-5 Vdc veya 0,5-4,5 Vdc (regüle edilmemiş besleme)
• Besleme gerilimi: 10 Vdc (dengelenmiş ve filtrelenmiş), 8-30 Vdc veya 8-16 Vdc
• Akım tüketimi: < 10 mA
• Doğruluk: ±0,25 % TÖ (opsiyonel ±0,1 % TÖ)
• Çalışma sıcaklığı: -40 °C ila +150 °C; opsiyonel kompanzasyon ile +175 °C
• Koruma sınıfı: IP65 (mutlak ve mühürlü gösterge versiyonları)
• Güvenli overload: %150 FS; patlama basıncı: %300 FS
• Sinyal bant genişliği: 1000 Hz @ -3 dB; 0,5-4,5 Vdc varyantında opsiyonel olarak 3000 Hz @ -3 dB
• Malzeme: Paslanmaz çelik 316L, 17-4PH veya 15-5PH
• Mekanik bağlantı: M14x1.5-4h, 7/16-20 UNJF-3A veya 80° iç konili M10x1-4h
• Elektriksel bağlantı: AWG26 Viton kablo, AWG26 Teflon kablo veya MIL-DTL-38999 yuva

Kullanım Alanları

Otomotiv, havacılık ve enerji endüstrilerinde yüksek sıcaklık ve korozif ortamlarda basınç ölçümü gerektiren uygulamalar için uygundur.
