PGP160 Minyatür Basınç Sensörü

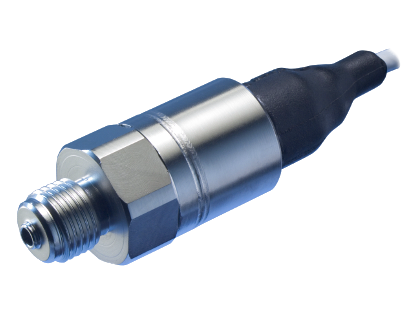

PGP160 minyatür basınç sensörü, E.F.E. L’ESSOR (EFE) tarafından üretilen ve -1 bar ile 600 bar arasında mutlak ya da gösterge basıncı ölçmek için tasarlanmış, yüksek doğruluklu bir basınç sensörü serisidir. Algılama elemanı gelişmiş bir piezo-dirençli basınç modülüdür; basınç altında direnç değişimi prensibiyle çalışır ve kompanzasyon teknikleriyle sıcaklık etkileri en aza indirilir. Akışkanla temas eden tüm parçalar paslanmaz çeliktir, sensörün ağırlığı kablo hariç 30 g’dır.

PGP160 minyatür basınç sensörü hangi çıkış seçenekleriyle sunulur?

EFE PGP160 serisi, çıkış sinyaline göre üç modelden oluşur. Model seçimi besleme ve veri toplama girişinizin yapısına göre yapılır:

• PGP161 (mV/V): Düşük seviyeli köprü çıkışı; tam skalada nominal 1,5 mV/V. 5 ile 15 Vdc besleme ile çalışır. Doğrusalsızlık ve histerezis birlikte ±0,25 % FS’tir.
• PGP164 (0-5 Vdc): Dahili elektronikli, yüksek seviyeli çıkış. 8 ile 30 Vdc besleme ile çalışır. Doğrusalsızlık ve histerezis birlikte ±0,1 % FS’tir, opsiyon olarak ±0,05 % FS seçilebilir.
• PGP167 (0,5-4,5 Vdc): Dahili elektronikli, unregüle beslemeli çıkış. 8 ile 16 Vdc besleme ile çalışır. Doğruluk değerleri PGP164 ile aynıdır: ±0,1 % FS, opsiyon olarak ±0,05 % FS.

Gerilim çıkışlı modellerde dahili elektronik dinamik bir analog çıkış verir; sinyal bant genişliği en az 1000 Hz @ -3 dB olarak belirtilmiştir. PGP167 için özel ayar opsiyonuyla bu değer 3000 Hz @ -3 dB’ye kadar çıkarılabilir.

Öne çıkan özellikler

• Ölçüm aralıkları (tam skala): -1/+2 bar, -1/+5 bar, 3, 5, 10, 20, 40, 100, 250, 400 ve 600 bar; psi cinsinden -14,5/+30 PSI, -14,5/+70 PSI, 40, 70, 150, 300, 500, 1500, 3000, 5000 ve 8000 PSI
• Basınç tipi: mutlak, gösterge veya mühürlü gösterge (40 bar üzerindeki aralıklarda mühürlü gösterge)
• Aşırı yük ve patlama: güvenli aşırı yük 150 % FS, patlama basıncı 300 % FS
• Tekrarlanabilirlik: tipik ±0,02 % FS
• Sıcaklık: çalışma aralığı -40 ile +125 °C; kompanze aralık 0 ile +60 °C, opsiyon olarak -25 ile +85 °C veya -25 ile +125 °C; birleşik termal sıfır ve hassasiyet kayması ±0,01 % FS/°C
• Mekanik dayanım: 100 g, ½ sinüs, 1 ms şok; 20-2000 Hz doğrusal titreşimde (en çok 50 g) ±0,02 % FS/g ivme etkisi
• Elektriksel koruma: ters polarite korumalı, EN61000 ile uyumlu EMC koruması, 50 Vdc altında 1000 MΩ üzeri yalıtım
• Gövde malzemesi: 316L, 17-4PH ve 15-5PH paslanmaz çelik; mutlak ve mühürlü gösterge versiyonlarında IP65 koruma

Bağlantı ve konfigürasyon seçenekleri

EFE PGP160 serisinde basınç portu ve elektriksel bağlantı sipariş kodunda seçilir. Standart basınç portları 3/8-24 UNF-3A erkek ve M10x1-4h erkektir. Opsiyonel olarak 1/4″ VCR erkek, G Minimess® için M10x1 erkek, M8x1-6g erkek veya 6 mm dış çaplı boru için Swagelok somun SS-6M2-1 seçilebilir.

Elektriksel tarafta standart bağlantı, 3 mm çaplı, Viton ceketli, ekranlı, 4 telli AWG26 kablodur (kod 08/1m). Opsiyon olarak 4 pinli veya 6 pinli hermetik MIL-C-26482 priz de seçilebilir. Sipariş kodu çıkış sinyalini, malzemeyi, aralığı, basınç tipini, mekanik ve elektriksel bağlantıyı, kompanze sıcaklık aralığını ve doğruluğu tanımlar; bu nedenle aralık, port ve konnektör birleşimini sipariş aşamasında netleştirmek gerekir.

Nerelerde kullanılır?

Üretici, PGP160 serisinin yüksek doğruluklu gömülü basınç ölçümlerine odaklandığını belirtir ve uygulama alanları olarak taşıt üzerinde otomotiv ölçümlerini, havacılığı, askeri uygulamaları ve test tezgâhlarını sayar. Paslanmaz çelik temas yüzeyleri sayesinde sensör, sanayide kullanılan çoğu akışkanla, aşındırıcı olanlar dahil, uyumludur. Küçük boyutu ve 30 g’lık ağırlığı, yer ve kütlenin kısıtlı olduğu düzeneklerde avantaj sağlar.

Sisteme entegrasyon

PGP161 çıkışı mV/V olduğundan köprü girişi olan bir ölçüm yükselticisi ya da veri toplama kanalı gerektirir. Gerilim çıkışlı PGP164 ve PGP167 ise 0-5 V ya da 0,5-4,5 V girişi olan herhangi bir veri toplama kanalına doğrudan bağlanabilir. Dinamik ölçümlerde bant genişliği belirleyicidir: 1000 Hz yeterliyse standart model, daha geniş bant gerekiyorsa PGP167’nin 3000 Hz opsiyonu değerlendirilmelidir. Üretici EFE, Fransa’nın Ivry-la-Bataille kentinde bulunan E.F.E. L’ESSOR FRANCAIS ELECTRONIQUE’dir.
