VS1x Vibrasyon Sivici – USB Vibrasyon Sensörü

VS1x vibrasyon sivici, titreşim ivmesini ve hızını izleyip belirlenen limitler aşıldığında röle çıkışını anahtaran, USB üzerinden programlanan bir titreşim anahtarıdır. İçinde piezoelektrik ivmeölçer bulunur; yüksek hassasiyet, iyi çözünürlük ve geniş frekans aralığı sağlar. MMF VS1x serisi VS10, VS11 ve VS12 olmak üzere üç modelden oluşur. Üçü de efektif (RMS) ve tepe (peak) değer izleme yapar; VS11 ve VS12 ayrıca frekans domeninde izleme sunar.

VS1x vibrasyon sivici ile neler izlenir?

MMF VS1x cihazı, klasik titreşim şalterlerinde bulunmayan işlevler sunar. Tüm modeller seçilebilir sınır frekanslarıyla RMS ve tepe değer limit izlemesi yapar.

• Ölçüm aralığı: ivme için 0,1 – 1000 m/s²; hız ölçüm aralığı frekansa bağlıdır
• İvme filtreleri: yüksek geçiren 0,1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 500 / 1000 Hz, alçak geçiren 0,1 / 0,2 / 0,5 / 1 / 2 / 5 / 10 kHz
• Hız filtreleri: yüksek geçiren 2 / 5 / 10 Hz, alçak geçiren 1 kHz
• Frekans bantları: RMS ve tepe değerler için 0,1 ile 10 000 Hz arasında programlanabilir 60 frekans aralığı

Frekans domeninde izleme (VS11 ve VS12)

VS11 ve VS12 modelleri ivmenin frekans spektrumunu hesaplar ve kullanıcının seçtiği 10 frekans aralığının her birini kendi genlik limitiyle karşılaştırır. FFT frekans aralığı 2 – 1000 Hz ya da 20 – 10 000 Hz olarak seçilebilir; çözünürlük 360 çizgidir. Böylece toplam titreşim seviyesi normal görünse bile belirli bir frekans bandındaki artış ayrı olarak izlenebilir.

Röle çıkışı ve alarm yönetimi

• Röle: PhotoMOS röle, SPST, en fazla 60 V / 0,5 A (AC/DC); normalde açık veya normalde kapalı çalışma programlanabilir
• Zamanlama: alarm gecikmesi 0 – 99 s, alarm tutma süresi 0 – 9 s aralığında ayarlanır
• Teach-in: anahtarlama eşiğini otomatik ayarlamak için öğretme işlevi ve butonu

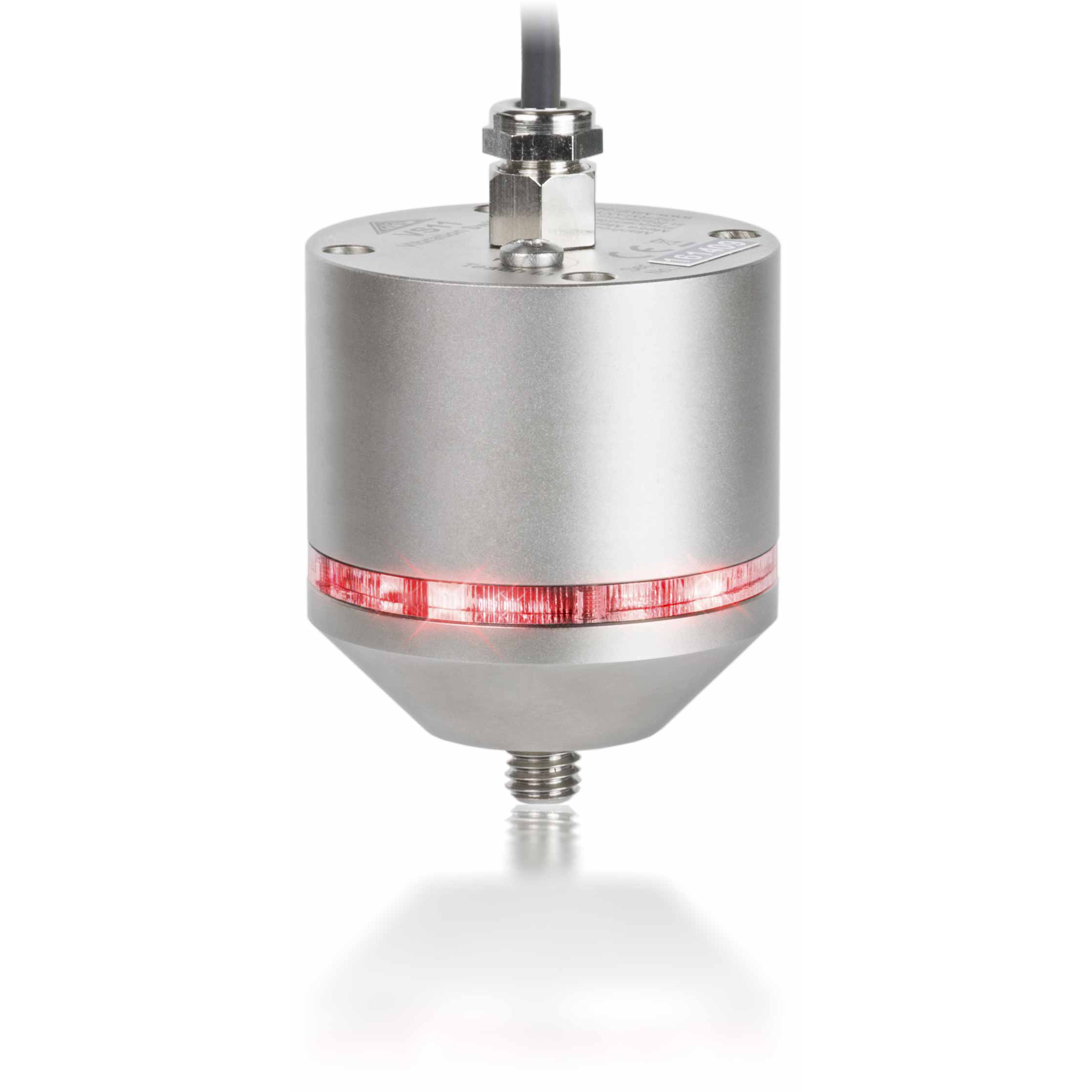

• LED göstergesi: VS10 ve VS11 modellerinde yeşil/kırmızı yanıp sönen LED’ler ön alarm ve ana alarmı gösterir; VS12’de LED yoktur

Modeller arasındaki farklar

MMF VS1x ailesinde modeller şu şekilde ayrışır:

• VS10: RMS/tepe izleme ve alarm LED’leri; FFT yok
• VS11: VS10 işlevlerine ek olarak FFT tabanlı frekans domeni izleme
• VS12: FFT izleme ve dışarıya çıkarılmış USB bağlantısı; LED yok. PC’ye doğrudan bağlanarak hızlı titreşim ölçümü yapılabilir. Parametreleme ve ölçüm için PC programı ve LabVIEW örnek programı bulunur

Nerelerde kullanılır?

• Motor, fan, pompa ve kompresörlerin ISO 10816 / 20816’ya göre titreşim izlemesi
• Üretimde kalite kontrol
• Titreşimin personeli ve ekipmanı tehlikeye atabileceği tesislerde acil kapatma
• Proses kontrolünün parçası olarak titreşim izleme
• Taşıma sırasında kırılgan malların korunması
• Raylı araçlarda titreşim izleme
• Kapı ve girişlerde emniyet şalteri

Montaj, bağlantı ve besleme

Cihazlar sağlam alüminyum kasalıdır ve IP67’ye göre su geçirmezdir; çalışma sıcaklığı -40 ile +80 °C arasındadır. Montaj 8 mm uzunlukta M8 vidalı bağlantıyla yapılır; temas yüzeyi Ø 25 mm’dir. VS10 ve VS11 için kasa ölçüsü Ø 50 x 52 mm ve ağırlık 160 g, VS12 için Ø 50 x 36 mm ve 125 g’dır.

• Besleme: VS10 ve VS11 için USB veya 5 – 30 V DC; VS12 için USB veya 5 – 12 V DC; akım tüketimi 100 mA’in altındadır
• Bağlantı: VS10 ve VS11’de besleme ve röle için vidalı terminal, VS12’de 8 pinli Binder 711 soketi
• USB: USB 2.0 Full Speed; parametreleme ve ölçüm için CDC modu (sanal COM portu). VS10 ve VS11’de USB için kasa içinde Micro-USB soketi bulunur

Opsiyonel aksesuar olarak programlama için Micro-USB kablosu ve VS12 için 5 m USB kablosu sunulur. MMF VS1x cihazı, Almanya’daki ölçüm tekniği üreticisi MMF tarafından geliştirilmiştir. Titreşim izleme ve makine koruma için başka seçenekleri Titreşim İzleme ve Makine Koruma kategorisinde, yapısal izleme için VM40C Yapısal Vibrasyon İzleme Cihazı ve MVT425 Vibrasyon Transmitteri sayfalarında inceleyebilirsiniz.

Uygulamanıza uygun VS1x vibrasyon sivici modelinin ve alarm limitlerinin seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
