PNA160 Basınç Sensörü

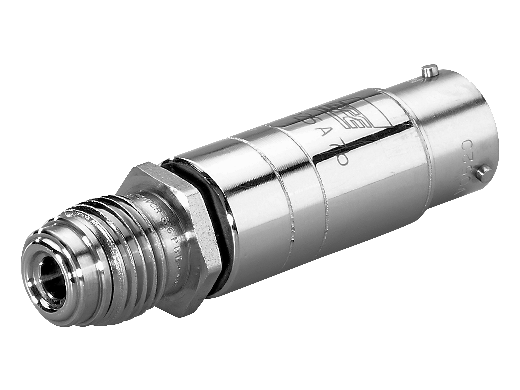

PNA160 basınç sensörü, EFE L’ESSOR tarafından yüksek gama radyasyonu bulunan uygulamalar için tasarlanmış, tamamı paslanmaz çelikten minyatür bir mutlak basınç sensörüdür. Sağlamlaştırılmış EFE algılama teknolojisiyle üretilir ve 1000 kGy üzerindeki gama dozlarında test edilmiştir. Metal diyafram üzerine püskürtülen Wheatstone köprüsü, standart amplifikatörlerle şartlandırılabilen, yükseltilmemiş bir mV/V çıkış sinyali verir. Uygulanan basınç diyaframda gerinim oluşturur, köprüdeki dengesizlik de basınçla orantılı bir çıkışa dönüşür.

PNA160 basınç sensörü radyasyon altında nasıl test edildi?

Üreticinin datasheet’ine göre sensör, kobalt 60 kaynağıyla gama radyasyonu altında test edilmiştir. Test koşulları şöyledir:

• Toplam doz: 1122 kGy’ye kadar
• Doz hızı: 21 kGy/h’ye kadar
• Doz hızı değişimi: 9,8 Gy/s²’ye kadar

Üretim sürecinde izlenebilir kontroller ve özel burn-in uygulanır. Bu, zorlu uygulamalarda performans ve kararlılık sağlamayı hedefler.

Öne çıkan özellikler

• Basınç aralıkları: -1/+3 bar, -1/+4 bar, 3, 5, 10, 20, 40, 100 ve 250 bar; PSI cinsinden -14,5/+40, -14,5/+60, 50, 70, 150, 300, 500, 1500 ve 3500 PSI
• Tip: mutlak basınç
• Aşırı yük ve patlama: %150 FS güvenli aşırı yük; patlama basıncı %300 FS veya 1000 bar (hangisi düşükse), 1/4 VCR seçeneğinde 380 bar
• Doğruluk: doğrusalsızlık ve histerezis birlikte ±%0,25 FS tipik / ±%0,35 FS maksimum; tekrarlanamazlık ±%0,02 FS tipik
• Sıcaklık: çalışma aralığı -40 … +125 °C, kompanze edilmiş aralık 0 … +60 °C
• Sıcaklık etkisi: birleşik sıfır ve hassasiyet kayması ±%0,02 FS/°C; opsiyon olarak ±%0,01 FS/°C
• Bant genişliği: DC – 1000 Hz (-3 dB)
• Ağırlık: 50 g’ın altında

Elektriksel özellikler

EFE PNA160 sensörü 5–15 Vdc stabilize ve filtrelenmiş besleme ile çalışır; tipik akım tüketimi 3 mA’in altındadır. Giriş/çıkış empedansı 3–6 kΩ, ofset ±%3 FS, hassasiyet 2–5 mV/V aralığındadır. Bileşik aralıklı modellerde (ör. -1/+3 bar) ofset atmosfer basıncındadır ve hassasiyet -%100 FS ile +%100 FS arasındaki sinyal farkı olarak tanımlanır. Yalıtım direnci oda sıcaklığında 50 Vdc altında 1000 MΩ’un üzerindedir. EFE PNA160 sensörü ters polarite hatasına karşı korumalıdır ve EN61000 ile uyumludur.

Mekanik yapı ve bağlantılar

• Hermetik MIL C-26482, 6 pinli priz tipi elektriksel konnektör; pin A +besleme, pin D -besleme, pin B +sinyal, pin C -sinyal, pin E ve F gövde
• Basınç portu: M10x1-4h erkek (standart), seçenek olarak 3/8-24 UNF-3A erkek veya 1/4 VCR erkek (kısa versiyon)
• Islak parçalar: 316L, 17-4PH ve 15-5PH paslanmaz çelik
• M10x1 ve 3/8-24 UNF portlarda EPDM O-ring (7,65 x 1,63)
• Mutlak ve mühürlü gösterge versiyonlarında IP65 koruma
• Oksijen temizliği hizmeti
• Özel markalama seçeneği

Nerelerde kullanılır?

Datasheet’te uygulama alanları olarak havacılık, enerji ve nükleer, gömülü uygulamalar ve test tezgâhları sayılır. Küçük gövdesi ve düşük kütlesi, yer kısıtlı uygulamalar için uygundur; ayrıca işlenmesi gereken atık miktarını azaltır. Tamamı paslanmaz çelik olduğu için akışkanların çoğuyla uyumludur.

Sisteme entegrasyon

EFE PNA160 yükseltilmemiş mV/V çıkış verdiğinden standart sinyal şartlandırıcılarla ve köprü girişli veri toplama kanallarıyla kullanılabilir. Üretici, tamamen analog çalışan, yazılım veya firmware içermeyen AMP320 sinyal şartlandırıcı ile 0–10 V veya 4–20 mA çıkış sunabildiğini belirtir. Radyasyon ortamlarına uygun kablo düzenekleri de temin edilebilir. EFE PNA160 sensörü, Fransa merkezli EFE tarafından üretilir.

Radyasyon gereksinimi olmayan, daha kompakt uygulamalarda PGA160 Minyatür Basınç Sensörü ya da PHE160 Minyatür Basınç Sensörü incelenebilir. Yüksek sıcaklık gerektiren ölçümler için PHT160 Yüksek Sıcaklık Basınç Sensörü uygun olabilir. Diğer modelleri Basınç Sensörleri kategorisinde bulabilirsiniz.

Basınç aralığı, bağlantı tipi ve sinyal şartlandırma gereksiniminize uygun PNA160 basınç sensörü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
