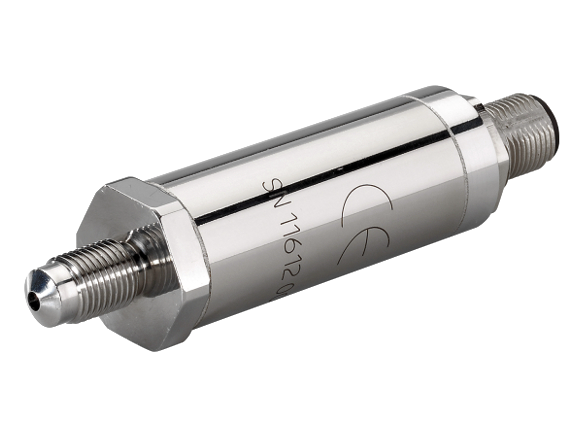

PDS220 Basınç Sensörü

PDS220 basınç sensörü, EFE L’ESSOR tarafından üretilen, çıkış sinyali doğrudan CANopen protokolüyle CAN hattı üzerinden iletilen endüstriyel bir basınç transmitteridir. Gövdesinde dijital elektronik bulunur; yani basınç sinyali sensörün içinde sayısallaştırılır ve ayrıca bir sinyal dönüştürücüye gerek kalmadan CAN ağına verilir. Tamamı paslanmaz çelik yapısı ve çok sayıda bağlantı dişi seçeneği sayesinde farklı test ve tesis düzenlerine uyarlanabilir.

PDS220 basınç sensörü neyi ölçer ve hangi arayüzü kullanır?

Sensör; mutlak, gösterge ve mühürlü gösterge basınç türlerinde sunulur. Ölçüm aralığı ±100 mbar’dan 600 bar’a kadar uzanır. Aralıklar bar ve PSI cinsinden geniş bir listeden seçilir; örneğin:

• Düşük basınç ve vakum/basınç aralıkları: ±100 mbar, ±250 mbar, ±500 mbar, 700/1200 mbar, -1/+3 bar, -1/+5 bar, -1/+10 bar
• Orta ve yüksek basınç aralıkları: 1, 2, 3, 5, 10, 20, 40, 100, 250, 400 ve 600 bar
• PSI aralıkları: ±1,5 PSI’den 5000 PSI’ye, ayrıca 8000 PSI seçeneği

Entegre arayüz, CiA kuruluşunun CANopen spesifikasyonuna göre tasarlanmıştır. Kullanılan cihaz profili 404, CiA tarafından ölçme ve kontrol cihazları için geliştirilmiş bir profildir; üretici bunun diğer üreticilerin sistemleriyle uyumluluk sağladığını belirtir. Datasheet’te sinyal bant genişliği satırında 16 bit / 20 ms değeri verilmiştir.

Öne çıkan özellikler

• Doğruluk: doğrusalsızlık ve histerezis birlikte ±%0,1 FS; tekrarlanamazlık tipik olarak ±%0,02 FS
• Sıcaklık davranışı: kompanze sıcaklık aralığı 0 ila +60 °C (opsiyon: -25 ila +85 °C); sıfır ve hassasiyet kaymaları birlikte ±%0,02 FS/°C; çalışma sıcaklığı -40 ila +85 °C
• Aşırı basınç dayanımı: güvenli aşırı yük 150 % FS, patlama basıncı 300 % FS
• Besleme: 8 ila 30 VDC, en fazla 500 mW tüketim; ters polarite korumalı
• Mekanik dayanım: 20–2000 Hz titreşimde (en fazla 50 g) ±%0,02 FS/g sabit ivme etkisi; 100 g, ½ sinüs, 1 ms şok
• EMC: EN61000 ile uyumlu
• Yalıtım: oda sıcaklığında 50 VDC altında 1000 MΩ’un üzerinde
• Islak parça malzemesi: 316L, 17-4PH ve 15-5PH paslanmaz çelik
• Koruma ve ağırlık: mutlak ve mühürlü gösterge versiyonlarında IP65; kablo hariç 130 g’ın altında

Bağlantı seçenekleri

Elektriksel bağlantı 5 pinli M12 konnektör ile yapılır. Basınç portu için standart seçenekler 1/4 Gaz A erkek, 1/4 NPT erkek ve M14x1,5-4h erkek dişlerdir. Opsiyon olarak 1/2 Gaz A erkek (gösterge), 1/4 Gaz dişi, 7/16-20 UNJF-3A erkek (MS33656-4), 80° iç konili M10x1-4h erkek ve 120° konili M10x1-4h erkek bağlantılar da bulunur. Sipariş kodunda ölçüm aralığı, basınç türü, mekanik bağlantı ve kompanze sıcaklık aralığı ayrı ayrı belirlenir; böylece sensör mevcut hat ve fikstür bağlantısına göre seçilebilir.

Nerelerde kullanılır?

Üretici datasheet’i uygulama alanları olarak demiryolu, test tezgâhları, enstrümantasyon ile deniz ve gemi inşa uygulamalarını sıralar. Paslanmaz çelik gövde ve titreşim ile şok değerleri bu tür ortamlarda sensör seçerken değerlendirilecek başlıca kriterlerdir. EFE PDS220, basınç verisinin CAN hattından toplandığı ölçüm düzenlerinde, örneğin bir test tezgâhında hidrolik veya pnömatik hat basıncının izlenmesinde kullanılabilecek bir sensördür.

Sisteme entegrasyon

CANopen çıkışı sayesinde EFE PDS220, CANopen master işlevi olan bir kontrolcüye, PLC’ye veya veri toplama sistemine doğrudan bağlanabilir. Cihaz profili 404 kullanıldığı için sensörün ölçüm verisi standart CANopen nesneleri üzerinden okunur; farklı üreticilerin cihazlarıyla aynı ağda çalışma amaçlanmıştır. EFE PDS220 sensörü ayrı bir sinyal şartlandırıcıya ihtiyaç duymadan ağa bağlanır, 8–30 VDC besleme aralığı ise yaygın endüstriyel besleme gerilimlerini kapsar.

Ne zaman tercih edilir?

Basınç ölçümünün dijital ve CAN tabanlı bir sistemde toplanması gerekiyorsa PDS220 basınç sensörü uygun bir adaydır. Daha yüksek ortam sıcaklıklarında çalışacak bir ölçüm noktası için PHT220 Yüksek Sıcaklık Basınç Sensörü, sağlam gövdeli bir alternatif için PHE220 Sağlam Basınç Sensörü incelenebilir. Tüm modeller Basınç Sensörleri kategorisinde listelenir.

Ölçüm aralığı, basınç türü, bağlantı dişi ve sıcaklık seçeneği için uygun PDS220 basınç sensörü konfigürasyonunu belirlemek üzere Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
