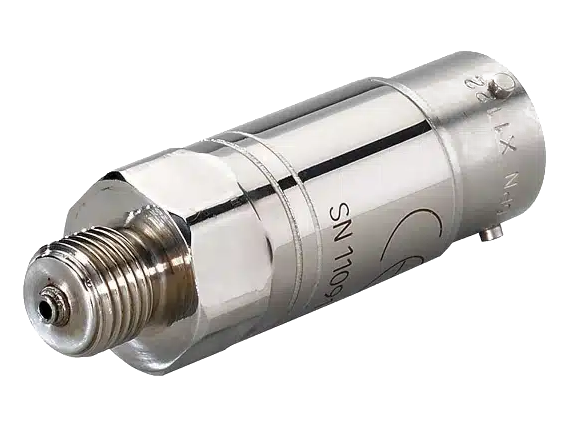

PGA160 Minyatür Basınç Sensörü

PGA160, havacılık uygulamaları için tasarlanmış ve yüksek sıcaklık, mekanik şok ve titreşim gibi en zorlu ortamlarda çalışacak şekilde geliştirilmiştir. Küçük boyutu sayesinde uçak, fırlatıcı, uydu veya füze üzerindeki ölçümler için de uygundur. -1 ila 1000 bar arasındaki basınç aralıklarıyla mutlak, gösterge veya mühürlü gösterge tiplerinde sunulur. Tamamı paslanmaz çelik yapısı, Skydrol gibi korozif akışkanlar dahil havacılıkta kullanılan çoğu akışkanla uyumlu olmasını sağlar.

Çalışma Prensibi

PGA161, EFE’nin geliştirilmiş algılama teknolojisi kullanılarak üretilmiştir. Üretim süreci, izlenebilir kontroller ve özel burn-in yaşlandırma testi dahil, en zorlu uygulamalarda yüksek performans ve kararlılık sağlar. Elektronik içermeyen tasarımı, uzun vadeli programlar için idealdir. 5 ila 15 Vdc dengelenmiş ve filtrelenmiş bir besleme ile mV/V cinsinden amplifikasyon yapılmamış bir çıkış sinyali sağlar.

Öne Çıkan Özellikler

• Basınç aralığı: -1/+2 bar ila 800 bar veya -14,5/+30 PSI ila 10000 PSI
• Basınç tipi: Mutlak, gösterge ve 40 bar üzeri aralıklar için mühürlü gösterge
• Çıkış sinyali: mV/V
• Besleme: 5 ila 15 Vdc, dengelenmiş ve filtrelenmiş
• Akım tüketimi:
• Hassasiyet: 2 ila 5 mV/V
• Doğruluk: Pozitif basınç aralıkları için ±0,25 % FS; bileşik basınç aralıkları için ±0,25 % FS tipik / ±0,35 % FS maks.
• Tekrarlanabilirlik: ±0,02 % FS tipik
• Telafi sıcaklık aralığı: -55 ila +125 °C; opsiyonel olarak -55 ve +150 °C arasında herhangi bir aralık
• Çalışma sıcaklığı: -55 ila +150 °C
• Termal kayma: ±0,02 % FS/°C
• Sinyal bant genişliği: DC ila 1000 Hz @ -3 dB
• Overload: 150 % FS veya 1000 bar (hangisi düşükse)
• Elektriksel koruma: Ters polariteye karşı korumalı
• EMC koruması: EN61000 uyumlu
• Elektriksel bağlantı: AWG26 Viton ceketli ekranlı kablo Ø3 mm, 4 tel; Hermetik MIL-C-26482 6 pin yuva
• Mekanik bağlantı: M10x1-4h erkek; 3/8-24 UNJF-3A erkek, emniyet teli delikleriyle
• Sızdırmazlık: Sensörle birlikte teslim edilen Florosilikon (FVMQ) O-ring
• Akışkan uyumluluğu: Skydrol gibi korozif akışkanlar dahil çoğu havacılık akışkanıyla uyumlu
• Islak parçalar: Paslanmaz çelik: 316L, 17-4PH ve 15-5PH
• Malzeme: Paslanmaz çelik
• Ağırlık: Kablo hariç 40 g
• Koruma sınıfı: Mutlak ve mühürlü gösterge versiyonları için IP65

Kullanım Alanları

Havacılık uygulamaları için tasarlanmıştır; uçak, fırlatıcı, uydu veya füze üzerinde yapılan ölçümler için uygundur.
