PST220 Basınç Sensörü

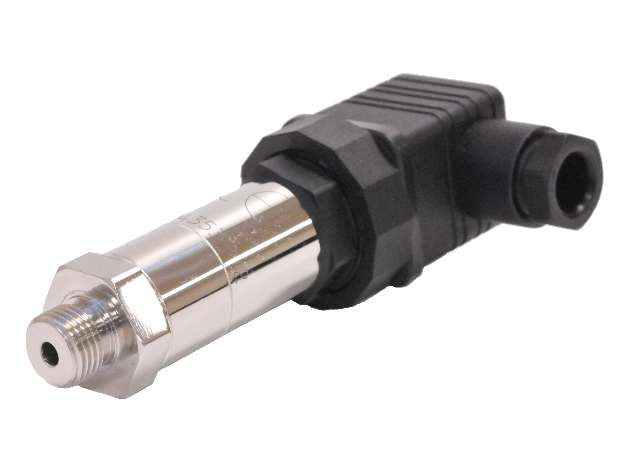

PST220 basınç sensörü, Fransız üretici EFE L’ESSOR tarafından geliştirilen, mutlak veya gösterge basınç ölçümü için tasarlanmış endüstriyel bir sensördür. 50 mbar ile 600 bar arasındaki ölçüm aralıklarında sunulur. Akışkanla temas eden tüm parçalar paslanmaz çelik olduğu için sensör, endüstride kullanılan çoğu akışkanla, korozif olanlar dahil, uyumludur. Çok sayıda mekanik ve elektriksel bağlantı seçeneği, EFE PST220 serisini farklı tesis ve test düzeneklerine uyarlanabilir hâle getirir.

PST220 basınç sensörü ile neler ölçülür?

EFE PST220 serisi, basınç referansına göre üç tipte üretilir: mutlak, gösterge ve mühürlü gösterge. Mühürlü gösterge tipi 40 bar üzerindeki aralıklar için tanımlıdır. Ölçüm aralığı (tam skala) sipariş sırasında seçilir:

• Düşük basınç, bar/mbar: ±50, ±100, ±250, ±500 mbar; 100, 250, 500 mbar; ±1 bar; -1/+2, -1/+3, -1/+5 bar
• Orta ve yüksek basınç, bar: 1, 2, 3, 5, 10, 20, 40, 100, 250, 400 ve 600 bar
• PSI aralıkları: ±1, ±1,5, ±3,5, ±7, ±14,5 PSI; -14,5/+30, -14,5/+40, -14,5/+70 PSI; 1,5, 3, 5, 10, 15, 30, 40, 70, 150, 300, 500, 1500, 3000, 5000 ve 8000 PSI

Güvenli aşırı yük tam skalanın %150’sidir ve özel aşırı yük opsiyonu seçilebilir. Patlama basıncı %300 FS’dir.

Çıkış sinyali ve besleme seçenekleri

Çıkış tipi model koduyla belirlenir; her versiyonun besleme aralığı farklıdır:

• PST221 (mV/V): 5–15 Vdc besleme; tipik giriş empedansı 3500 Ω’un, çıkış empedansı 3000 Ω’un üzerinde
• PST224 (0–5 Vdc): 8–30 Vdc besleme, 10 mA’den düşük tüketim
• PST225 (4–20 mA, 2 telli): 12–30 Vdc besleme, akım çevrimi
• PST226 (0–10 Vdc): 15–30 Vdc besleme, 10 mA’den düşük tüketim
• PST227 (0,5–4,5 Vdc): ürün seçenekleri arasında yer alan regüle edilmemiş beslemeli versiyon

Voltaj ve akım çıkışlı versiyonlarda sinyal bant genişliği -3 dB noktasında 1000 Hz’dir. Sıfır ve hassasiyet ayar toleransı voltaj çıkışlarında ±50 mV, 4–20 mA çıkışta ±0,1 mA’dir.

Performans ve dayanım

• Doğrusalsızlık ve histerezis birlikte ±%0,25 FS; tekrarlanamazlık tipik ±%0,02 FS
• Birleşik termal sıfır ve hassasiyet kayması ±%0,02 FS/°C
• Kompanze sıcaklık aralığı 0 ile +60 °C; opsiyon olarak -25 ile +85 °C veya -25 ile +125 °C (M12, 723 prizleri ve PVC kablo hariç)
• Çalışma sıcaklığı -25 ile +125 °C; M12, 723 prizi ve PVC kabloda -25 ile +90 °C
• Sabit ivmeye duyarlılık ±%0,02 FS/g (20–2000 Hz, en çok 50 g)
• Mekanik şok dayanımı 100 g, ½ sinüs, 1 ms
• Ters polarite koruması ve EN61000 ile uyumlu EMC koruması
• Yalıtım direnci 50 Vdc altında 1000 MΩ’un üzerinde
• Akışkanla temas eden malzemeler: paslanmaz çelik 316L, 17-4PH veya 15-5PH
• Mutlak ve mühürlü gösterge versiyonlarında IP65 koruma; kablo hariç 100 g’ın altında ağırlık

Mekanik ve elektriksel bağlantılar

Standart basınç portları 1/4 Gaz A erkek ve 1/4 NPT erkektir. Opsiyon olarak 1/2 Gaz A erkek (gösterge), 1/4 Gaz dişi, 7/16-20 UNJF-3A erkek (MS33656-4), 80° iç konili M10x1-4h erkek, 120° konili M10x1-4h erkek ve M14x1,5-4h erkek bağlantılar seçilebilir.

Elektriksel tarafta standart bağlantı 4 pinli DIN 43650 prizdir. Diğer seçenekler şunlardır:

• Miniature DIN 43650 mPm priz (4 pin)
• M12 priz (4 pin) ve hermetik M12 priz (4 pin)
• Hermetik MIL-C-26482 priz (6 pin)
• Binder 723 priz (5 pin)
• AWG26 Viton ceketli ekranlı kablo (Ø3 mm, 4 tel)
• AWG24 çift ekranlı PVC kablo (4 tel)

Nerelerde kullanılır?

Üretici, seriyi demiryolu uygulamaları, test tezgâhları ile proses otomasyonu ve robotik için konumlandırır. PST220 basınç sensörü, paslanmaz çelik gövdesi ve geniş bağlantı seçenekleri sayesinde hidrolik, pnömatik veya proses hatlarındaki mevcut portlara fazla adaptör gerektirmeden bağlanabilir. Çıkış tipini bağlanacak veri toplama veya kontrol girişinin sinyaline göre seçmek gerekir.

Ne zaman başka bir seri düşünülmeli?

Daha küçük boyutlu bir sensör gerekiyorsa PST160 Minyatür Basınç Sensörü, yüksek sıcaklık ortamları için PHT220 Yüksek Sıcaklık Basınç Sensörü, iki nokta arasındaki basınç farkı için PDM220 Diferansiyel Basınç Sensörü incelenebilir. Tüm seçenekler Basınç Sensörleri kategorisinde listelenir.

Ölçüm aralığınıza, çıkış sinyalinize ve bağlantı tipinize uygun PST220 basınç sensörü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
