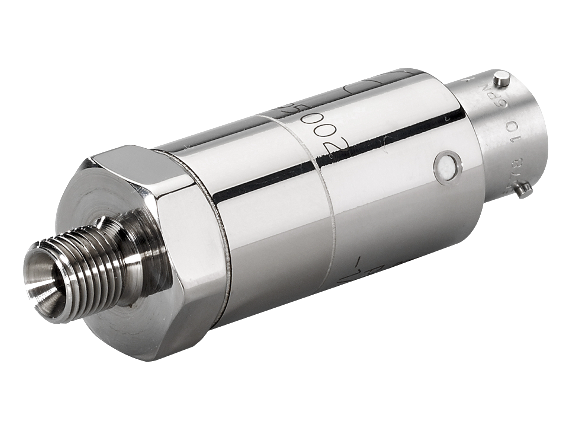

PHE220 Sağlam Basınç Sensörü

Teslim Süresi : 4-6 Hafta

PHE220 serisi, zorlu ortamlar için tasarlanmış kompakt bir basınç sensörüdür. Geniş çalışma sıcaklığı, mekanik şok ve titreşimlere dayanıklıdır. Paslanmaz çelik yapısı sayesinde aşındırıcı ortamlar dahil çoğu endüstriyel akışkanla uyumludur.

Basınç aralığı: ±100 mbar ila 600 bar
Çalışma sıcaklığı: -40 ila +125 °C
Doğruluk: ±%0,25 FS
Paslanmaz çelik ıslak parçalar
Gömülü ölçümler için uygun

Ağırlık: <100 g (kablo hariç)

Basınç Ölçüm Aralığı

Çıkış sinyal tipi

Basınç Referansı

Basınç portu

Elektriksel Konnektör

Doğruluk %

Sıcaklık Duyarlılık Etkisi

Ürün Opsiyonu

Stok kodu: EFE-PHE220 Kategoriler: Basınç Sensörleri, Sensörler Etiketler: Basınç Sensörü, efe, harsh environment, paslanmaz çelik, phe220, Pressure Transducer, sağlam basınç sensörü, zorlu ortam

PHE220 serisi, geniş çalışma sıcaklığı, mekanik şok ve titreşimler dahil en zorlu ortamlarda çalışmak üzere tasarlanmış kompakt bir basınç sensörüdür. Araçlarda, uçaklarda veya uydularda gömülü ölçümler için uygundur. Mutlak veya manometrik (gauge) olarak -1 ila 600 bar arasında basınç aralıkları sunar. Tamamen paslanmaz çelik yapısı, endüstride kullanılan çoğu akışkanla, aşındırıcı olanlar dahil, uyumlu olmasını sağlar.

Çalışma Prensibi

PHE220, EFE tarafından geliştirilen sağlamlaştırılmış ve üstün hassasiyete sahip algılama elemanları ve bileşenlerle üretilmiştir. Üretim süreci, izlenebilir kontroller ve özel burn-in yaşlandırma testi içerir; bu da en zorlu uygulamalarda yüksek performans ve kararlılık sağlar. Farklı mekanik bağlantı dişleri ve elektriksel bağlantı seçenekleri kurulumu kolaylaştırır.

Öne Çıkan Özellikler

Basınç aralığı: ±100 mbar ila 600 bar (aynı zamanda ±1,5 PSI ila 8000 PSI)
Çıkış sinyali: mV/V, 0-5 Vdc, 0,5-4,5 Vdc (unregüle besleme)
Besleme gerilimi: mV/V varyantı için 5 ila 15 Vdc; yükselteçli varyantlar için 8 ila 30 Vdc
Akım tüketimi: < 10 mA
Doğruluk: ±%0,25 FS; gerilim varyantları için opsiyonel ±%0,1 FS
Çalışma sıcaklığı: -40 ila +125 °C
Telafi sıcaklık aralığı: -40 ila +125 °C
Sıcaklık kayması: -40 ila +125 °C aralığında ±%1,5 FS; < 1 bar aralıklar için ±%3 FS
Sinyal bant genişliği: 1000 Hz @ -3 dB; gerilim varyantları için 2000 Hz @ -3 dB’e kadar opsiyon
Koruma sınıfı: Mutlak ve mühürlü gösterge versiyonları için IP65
Akışkan uyumluluğu: Çoğu endüstriyel ortamla uyumlu paslanmaz çelik ıslak parçalar

Kullanım Alanları

PHE220, araçlar, uçaklar ve uydular üzerindeki gömülü ölçümler için uygundur. Ayrıca endüstriyel ortamlarda, aşındırıcı akışkanlar dahil, basınç ölçümü gerektiren uygulamalarda kullanılabilir.

Genel Özellikler

Ürün Ailesi	Basınç Sensörü
Marka	EFE L'ESSOR
Model	PHE220
Basınç Ölçüm Aralığı	-1/+2 bar \| -1/+5 bar \| -14.5/+30 PSI \| -14.5/+70 PSI \| ±1 bar \| ±1.5 PSI \| ±100 mbar \| ±14.5 PSI \| ±250 mbar \| ±3.5 PSI \| ±500 mbar \| ±7 PSI \| 40 PSI \| 70 PSI \| 8000 PSI \| 2 bar \| 5 bar \| 10 bar \| 20 bar \| 40 bar \| 100 bar \| 250 bar \| 400 bar \| 600 bar \| 30 psi \| 150 psi \| 300 psi \| 500 psi \| 1500 psi \| 3000 psi \| 5000 psi
Basınç Referansı	A — Mutlak \| G — Gösterge \| SG — Mühürlü gösterge

Mekaniksel Özellikler

Basınç portu	01 — M14x1.5-4h erkek \| 07 — 1/4 Gaz A erkek \| 08 — 1/4 Gaz feerkek \| 10 — 7/16-20 UNJF-3A erkek – MS33656-4 \| 13 — 1/4 NPT erkek \| 19 — 80° iç konili M10x1-4h erkek \| 21 — M10x1-4h erkek 120° koni

Elektriksel Özellikler

Çıkış sinyal tipi	PHE221 — mV/V \| PHE224 — 0-5Vdc \| PHE227 — 0.5-4,5Vdc unregüle besleme
Elektriksel Konnektör	03 — Hermetik MIL-C-26482 – 6 pins Priz \| 08/1m — AWG26, Viton Ceketli Ekranlı Kablo Ø3mm, 4 tel

Performans

Doğruluk %	1 — ±0,25% FS \| 2 — ±0,1% FS
Sıcaklık Duyarlılık Etkisi	1 — ±3% FS aralığında -40 ila +125°C aralıklar için < 1bar \| 2 — ±1,5% FS aralığında -40 ila +125°C

Devamı

Ürün Opsiyonu	B — Özel Ayar up ila 2000Hz @ -3dB \| Standart — opsiyonsuz

Teknik Döküman

Teknik Dökümanlar

PHE221_EN.pdf — PHE221 — mV/V
PHE224_EN.pdf — PHE224 — 0-5Vdc
PHE227_EN.pdf — PHE227 — 0.5-4,5Vdc unregüle besleme
