ZX Serisi Ultra Kompakt İpli Pozisyon Sensörü

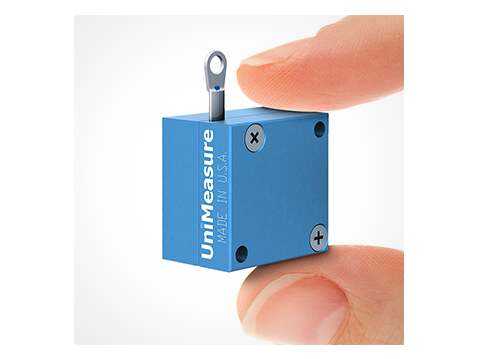

ZX serisi ultra kompakt ipli pozisyon sensörü, UniMeasure’ın 38 mm (1,5 inç) ölçüm aralığına sahip, çok küçük gövdeli ipli (çekme telli) deplasman sensörüdür. Gövde ölçüleri yaklaşık 18,5 × 18,5 × 9,5 mm olan ve anodize alüminyumdan üretilen sensör, ölçüm ipi çekildikçe oluşan doğrusal yer değiştirmeyi gerilim sinyaline çevirir. İki sürümü vardır: ZX-PA potansiyometre algılamalı, ZX-HM temassız Hall etkili algılamalıdır. Her iki sürüm de oransal (ratiometrik) gerilim çıkışı verir.

ZX serisi ultra kompakt ipli pozisyon sensörü ile neler ölçülür?

UniMeasure ZX sensörü, ipin uzama miktarını 0–38 mm aralığında ölçer. Ölçüm ipi Ø0,46 mm çapında, naylon kaplı paslanmaz çelik halattır; ip gerginliği 1,1 N (4 oz) değerindedir. Çekilen ip, içerideki yay ile geri sarılır ve ipin konumu elektriksel çıkışa dönüştürülür. Dinamik tepki, ip tam açılma aralığında 25 Hz olarak verilmiştir.

ZX-PA ve ZX-HM sürümlerinin karşılaştırması

• ZX-PA: hassas, birlikte kalıplanmış (co-molded) potansiyometre; çözünürlük pratikte sonsuz; doğrusallık tam skalanın ±%1’i; tekrarlanabilirlik tam skalanın ±%0,03’ü; ömür 10 milyon tam strok döngüsü; ağırlık 12 g
• ZX-HM: temassız Hall etkili algılama elemanı; çözünürlük 0,01 mm; doğrusallık tam skalanın ±%0,5’i; tekrarlanabilirlik ±0,03 mm; ömür 30 milyon tam strok döngüsü; ağırlık 15 g

Üretici, temassız Hall elemanın çıkış sinyalinde bozulma olmadan uzun servis ömrü sağladığını belirtir. Bu nedenle ZX-HM, küçük genlikli titreşim hareketinin ya da sürekli salınımın görülebildiği uygulamalar için önerilen sürümdür.

Elektriksel özellikler

• ZX-PA: 1 VDC besleme gerilimi için nominal çıkış 24,8 mV/mm (630 mV/in); gerçek uygulamada bu değer fiili besleme gerilimiyle çarpılır. Giriş empedansı 5000 Ω ±%10, çıkış empedansı 0–5000 Ω, azami besleme 30 VDC
• ZX-HM: besleme 5,00 ± 0,25 VDC, azami akım 21 mA; çıkış gerilimi besleme geriliminin %89 ± %3’ü; minimum yük empedansı 30 kΩ

ZX-HM bağlantısında kırmızı damar +besleme, siyah damar ortak (COM), beyaz damar ise çıkış sinyalidir. Sensörler 3 damarlı kablo ile bağlanır; kablo boyu standart olarak 150 mm’dir.

Çevresel dayanım ve mekanik bilgiler

• Çalışma sıcaklığı: ZX-PA için −55 ile +100 °C, ZX-HM için −40 ile +100 °C
• Saklama sıcaklığı: ZX-PA için −65 ile +100 °C, ZX-HM için −55 ile +100 °C
• Titreşim: 15 G, şok: 50 G (0,1 ms maksimum)
• Koruma sınıfı: IP40 (NEMA 1)
• Montaj: gövdedeki delikler iki adet #2 veya 2 mm vida ile bağlantıya izin verir; alternatif olarak doğrudan gövdeye dişli iki adet 4-40 vida kullanılabilir

Sipariş seçenekleri

• İp ucu: A, halka uç (standart); B, 610 mm kılavuz halatlı uç (klips ve sıkıştırma halkalarıyla birlikte)
• Kablo uzunluğu: P, 150 mm (standart); Q, 0,5 m; 1 m ve 2 m seçenekleri yalnızca ZX-HM için
• Konnektör: N, konnektörsüz; C, kablo-kablo konnektörü ve karşıt konnektörüyle; K, karşıt konnektör olmadan yalnızca konnektör

Nerelerde kullanılır?

ZX serisi ultra kompakt ipli pozisyon sensörü, montaj alanının çok kısıtlı olduğu küçük strok ölçümlerinde tercih edilir. Üretici de sensörü yer kısıtının mutlak olduğu uygulamalar için tanıtır. Uygulama örnekleri arasında küçük mekanizmaların ve test fikstürlerinin strok takibi sayılabilir.

Ne zaman başka seri seçilmeli?

Daha uzun strok ya da daha farklı ortam koşulları gerekiyorsa UniMeasure ailesindeki diğer ipli sensörleri değerlendirebilirsiniz: FX Serisi Kompakt İpli Pozisyon Sensörü, LX Serisi Hafif İpli Pozisyon Sensörü ve nemli ortamlar için JX Serisi Islak Ortam İpli Pozisyon Sensörü. Tüm seçenekleri İpli Encoder kategorisinde bulabilirsiniz. UniMeasure ZX sensörü, Oregon merkezli ölçüm sensörleri üreticisi UniMeasure tarafından geliştirilir; sürüm farkları ve sipariş kodları için ZX-PA ve ZX-HM datasheet’lerine bakılabilir.

Uygulamanıza uygun UniMeasure ZX sürümünün, ip ucunun, kablo ve konnektör seçeneklerinin belirlenmesi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
