FX Serisi Kompakt İpli Pozisyon Sensörü

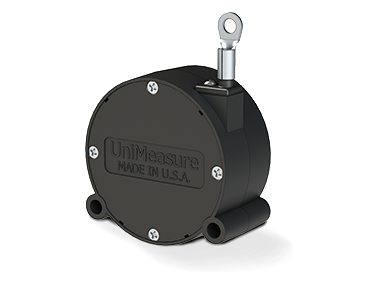

FX serisi kompakt ipli pozisyon sensörü, UniMeasure’ın FX-HM modeline ait, 38,1 mm (1,5 inç) çapındaki küçük plastik gövdede doğrusal konumu 0–10 VDC analog gerilime çeviren bir ipli (çekme telli) deplasman sensörüdür. Ölçüm ipi gövdenin içine zemberekle geri sarılır; ip çekildikçe sensörün çıkış gerilimi değişir. Standart polaritede ip uzadıkça çıkış gerilimi artar. İki noktalı montaj sistemi ve küçük çapı sayesinde, yerin kısıtlı olduğu düzeneklerde kullanılmak üzere tasarlanmıştır.

FX serisi kompakt ipli pozisyon sensörü nasıl çalışır?

UniMeasure FX-HM sensörünün içinde temassız, hassas bir Hall etkili algılama elemanı bulunur. Ölçüm ipinin hareketi manyetik alandaki değişim olarak algılanır ve nominal 0–10 VDC aralığındaki analog gerilim çıkışına dönüştürülür. Temassız yapı, çok yüksek çevrim ömrü gerektiren uygulamalar için seçilmiştir; üretici ömrü 100.000.000 inç ip hareketi olarak belirtir. Dinamik tepki, 1,5 inçlik (38 mm) ölçüm aralığında 25 Hz’e kadardır. İpteki nominal gerilim kuvveti 1,5 N’dur.

Ölçüm aralıkları ve yapılandırma seçenekleri

FX-HM tek bir sabit konfigürasyon olarak değil, sipariş sırasında seçilen seçeneklerle yapılandırılır:

• Ölçüm aralığı: 50, 75, 100, 125, 150, 200, 250, 300 ve 375 mm
• Ölçüm ipi: naylon kaplı paslanmaz çelik Ø0,45 mm (standart) veya paslanmaz çelik Ø0,4 mm
• İp ucu: halka uç (standart) veya 600 mm kılavuz telli, bağlantı elemanlı uç
• Koruma sınıfı: IP-52 (NEMA 12), toz ve damlayan sıvılara karşı (standart); IP-65 (NEMA 4X), toz ve püskürtülen suya karşı (opsiyonel)
• Elektrik kablosu: 150 mm (standart), 0,5 m, 1 m veya 2 m
• Konnektör: konnektörsüz, kablodan kabloya konnektör + karşıt konnektör dahil, ya da yalnızca konnektör (karşıt konnektör hariç)

Teknik özellikler

• Çıkış: 0–10 VDC (+0,0 / -0,2 VDC)
• Çözünürlük: ölçüm aralığının %0,024’ü
• Doğrusallık: tam skalanın ±%1’i
• Tekrarlanabilirlik: tam skalanın ±%0,03’ü
• Besleme gerilimi: 4,9–30 VDC; en fazla 30 mA akım çekişi
• Çıkış empedansı en fazla 10 Ω; yük direnci en az 100 kΩ
• Ters polarite koruması
• Çalışma sıcaklığı: -25 °C ile +75 °C; saklama sıcaklığı: -50 °C ile +80 °C
• Çalışma nemi: %95 bağıl nem, yoğuşmasız
• Titreşim: 15 G; darbe: 50 G (0,1 ms maksimum)
• Termoplastik gövde, 35 g ağırlık

Elektriksel bağlantı ve sisteme entegrasyon

Bağlantı üç damarlıdır: kırmızı +Vin (besleme), siyah COM (ortak uç), beyaz +Vout (sinyal çıkışı). Besleme gereksinimi 4,9–30 V aralığında ve akım ihtiyacı düşük olduğundan sensör pille çalıştırılabilir ya da standart enstrümantasyon güç kaynaklarından beslenebilir. 0–10 VDC çıkış, yaygın veri toplama cihazlarına, PLC’lere ve göstergelere doğrudan bağlanabilir. Üretici UniMeasure, çıkış yükü için en az 100 kΩ öngörür; bu nedenle giriş empedansı düşük cihazlara bağlantıda yük koşulunun kontrol edilmesi gerekir.

UniMeasure FX-HM için iki montaj aksesuarı da sunulur. Dik açılı montaj braketi, sensörü yüzeye dik olarak monte etmeye yarar; ip çıkışı braketin dışına montajda sekiz, braket delikleri üzerine montajda beş farklı yöne ayarlanabilir. İki eksenli döner taban ise dikey eksende 360°, yatay eksende 260° dönüş sağlar ve eksenler yönlendirme sonrası kilitlenebilir; hızlı kurulumlar için uygundur.

Nerelerde kullanılır?

Üretici, UniMeasure FX-HM’nin süspansiyon hareketi, gaz kelebeği konumu ve makine mekanizması izleme gibi uygulamalarda kullanılabileceğini belirtir. Genel olarak yer kısıtının olduğu, kısa ila orta strokta doğrusal konum ya da hareket ölçümü gereken test ve izleme düzeneklerine uygundur. Kısa strok için ayrı bir sensör seçimi gerekmez; aynı gövde 50 mm’den 375 mm’ye kadar farklı aralıklarda sunulduğundan, aynı montaj ölçüleriyle farklı strok ihtiyaçları karşılanabilir.

Ne zaman tercih edilir, alternatifler

Çıkışın 0–10 VDC analog olması yeterliyse ve plastik gövdeli, hafif bir ipli sensör isteniyorsa FX-HM uygun bir seçimdir. Sürekli ıslak ortam ya da dış mekân koşulları için JX Serisi Islak Ortam İpli Pozisyon Sensörü ve HX Serisi Dış Ortam İpli Pozisyon Sensörü incelenebilir. Daha küçük hacimli bir ipli sensör arayanlar ZX Serisi Ultra Kompakt İpli Pozisyon Sensörü sayfasına bakabilir. Diğer seçenekler için İpli Encoder kategorisi kullanılabilir.

Gerekli ölçüm aralığı, ip tipi, koruma sınıfı ve kablo/konnektör seçimini belirlemek için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
