8738 Yüksek Hassasiyetli İnkremental Deplasman Sensörü

8738 inkremental deplasman sensörü, Burster tarafından üretilen, manyetik ölçüm prensibiyle doğrusal hareketi mikron mertebesinde izleyen bir deplasman sensörü serisidir. Ölçüm aralıkları 0–5 mm ile 0–100 mm arasında değişir. Manyetik ölçek ve çok yarıklı okuma kafası sayesinde sensör kirlenmeye karşı duyarsızdır, titreşime dayanıklıdır ve toza karşı korumalıdır. Bu özellikleri onu üretim tesislerinde kullanıma uygun kılar.

8738 inkremental deplasman sensörü nasıl çalışır?

Burster 8738 sensörü, manyetik bir ölçek ile manyetik akı değişimine tepki veren çok yarıklı bir okuma kafasından oluşur. Ferromanyetik alaşımlı ölçek ya da manyetik bant, 0,2 mm kutup aralıklı alternatif bir manyetik alanla mıknatıslanır. Özel bir kayıt kafası ve lazer ölçüm sistemi taksimatın çok hassas olmasını sağlar. Okuma kafası, ölçek üzerindeki manyetik desenden yer değiştirmeyle orantılı bir analog sinyal üretir; bu sinyal elektronik olarak bölünür ve sayısallaştırılır. Uzunluk değişimleri 1 µm ile 0,1 µm arasındaki çözünürlüklerle ölçülebilir.

Seri modelleri ve temel değerleri

Burster 8738 serisi, ölçüm aralığına göre farklı gövde yapılarında sunulur. Datasheet tablosundaki değerler şöyledir:

• DK805: 0–5 mm, 0,5 µm çözünürlük, 1,5 µm doğruluk, en fazla 100 m/dk tepki hızı, IP66
• DK812: 0–12 mm, 0,5 µm çözünürlük, 1,5 µm doğruluk, en fazla 100 m/dk, IP66

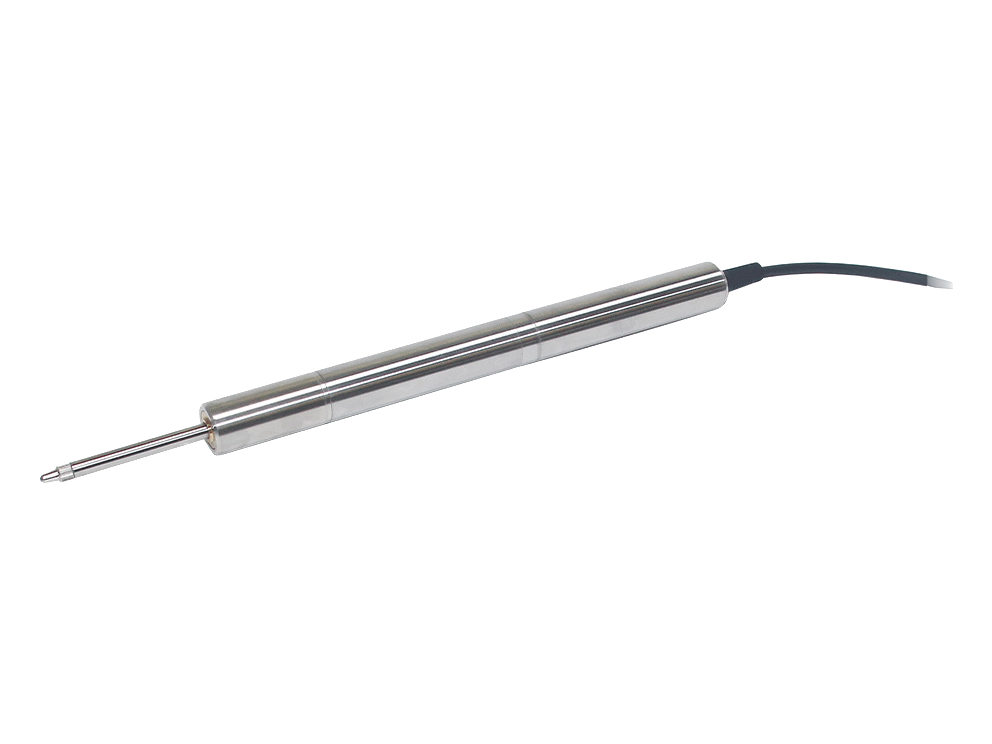

• DK25: 0–25 mm, 0,5 µm çözünürlük, 2 µm doğruluk, en fazla 250 m/dk, IP64

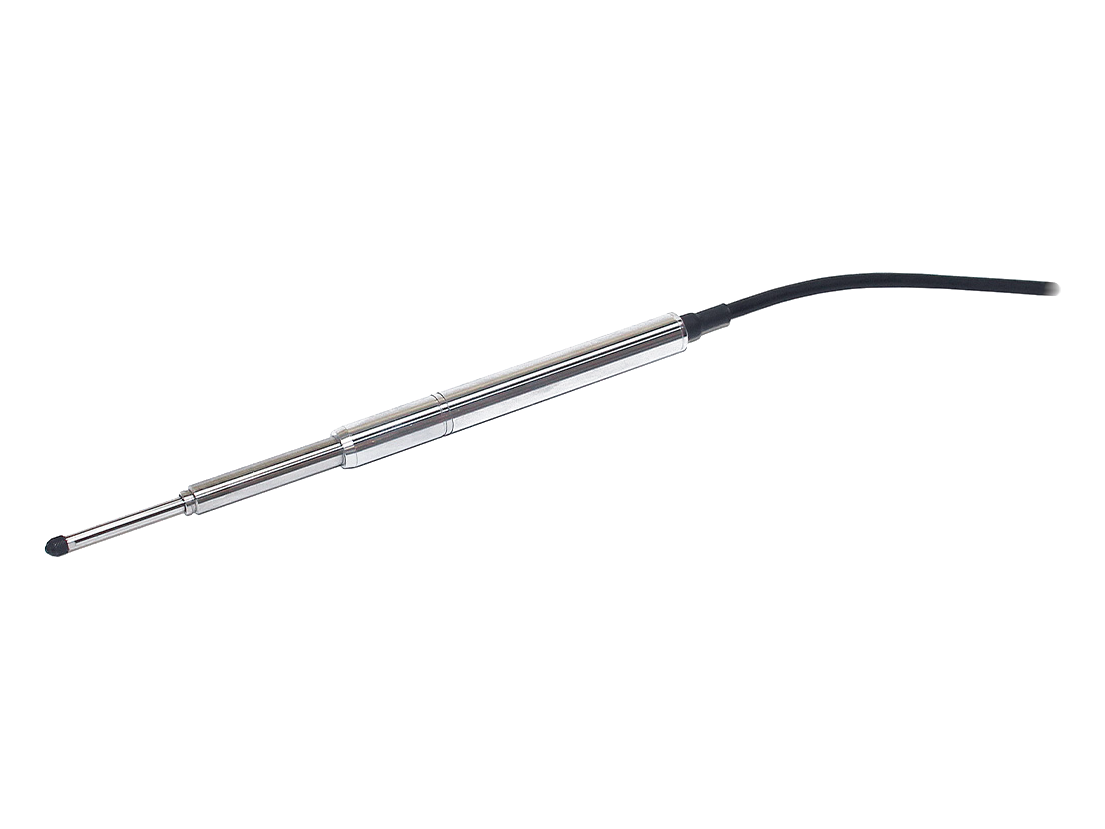

• DK830: 0–30 mm, 0,1 µm çözünürlük, 1,3 µm doğruluk, en fazla 80 m/dk, IP53
• DK50: 0–50 mm, 0,5 µm çözünürlük, 2 µm doğruluk, en fazla 250 m/dk, IP64
• DK100: 0–100 mm, 0,5 µm çözünürlük, 4 µm doğruluk, en fazla 250 m/dk, IP64

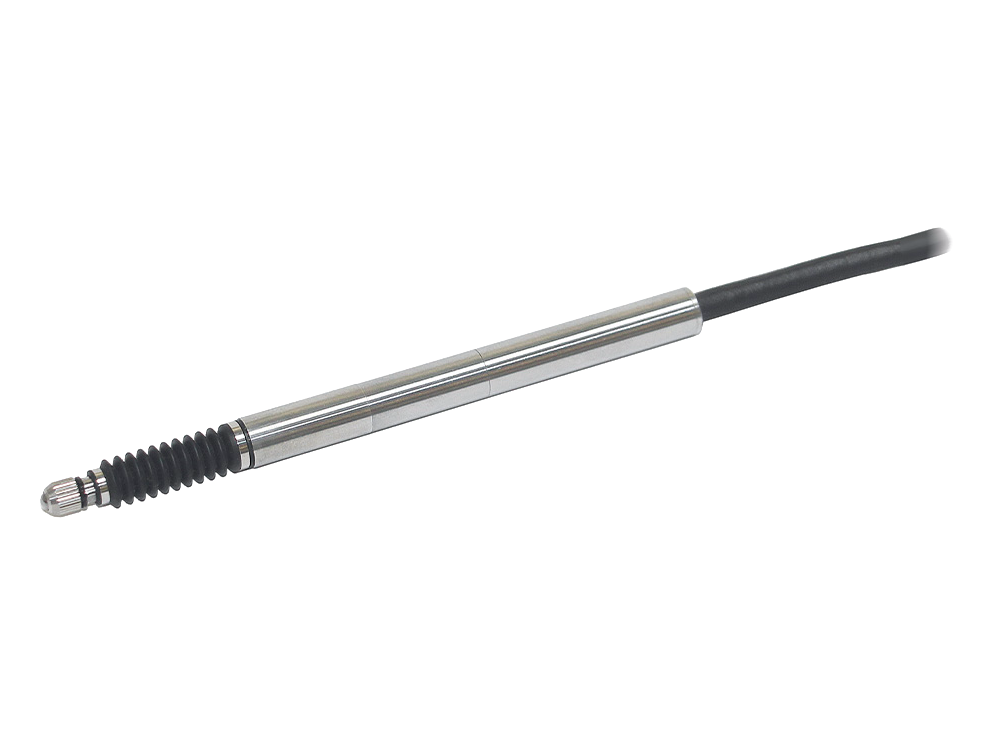

DK805 için 0,1 µm çözünürlük ve 1 µm doğruluk sunan bir seçenek de bulunur. Ayrıca DK805 modeli 90° kablo çıkışlı olarak temin edilebilir. DK812 için ise pnömatik mil tahrikli bir seçenek vardır: mil yay kuvvetiyle içeri itilir, 0,25–0,45 bar arasındaki basınçlı havayla dışarı itilir.

Elektriksel ve mekanik özellikler

• Besleme gerilimi 5 V ± %5, en fazla 300 mA akım çekişi, 1 W güç tüketimi
• Çıkış sinyali: A/B/Z faz sinyali (RS422 hat sürücü)
• Her sensörde bir adet referans işareti
• Nominal çalışma sıcaklığı 0 °C ile 50 °C, depolama sıcaklığı -20 °C ile 60 °C
• Mil geri dönüşü yay kuvvetiyle sağlanır; yatay yer değiştirme kuvveti 0,4 ± 0,25 N’dan küçüktür
• Dayanım: 5 milyon çevrim
• Ekranlı kablo ile bağlantı (2,5 m; DK830 için 2,4 m)
• Mil ve mil kılavuzu körükle toza karşı korunur
• Çelik için ısıl genleşme katsayısı 12 x 10⁻⁶ /K

Ölçüm ucu olarak 3 mm çaplı, M 2.5 dişli, sert metal bilyalı bir uç teslimata dahildir. DK805 ve DK812 gibi küçük modeller çok hafiftir; datasheet’te kablosuz sensör kütlesi DK805 için 0,02 kg, DK100 için 0,63 kg olarak verilir.

Nerelerde kullanılır?

Burster 8738 serisi, datasheet’te şu tipik uygulamalarla anılır:

• Makine parçaları arasındaki yavaş ve hızlı hareketlerin izlenmesi
• Bileşenlerde ve yapı temellerinde konum ve konum değişimi ölçümü
• Servo regülatörler, valf ve robot kontrolcülerinde konum ölçümü
• Büyüme ölçümü

8 mm çaplı ince gövdesi ve tüm ölçüm aralığındaki doğruluğu nedeniyle DK modeli, çok noktalı ölçüm cihazlarına özellikle uygundur.

Montaj ve sisteme bağlantı

Montajda sensör gövdesi fazla sıkı kenetlenmemelidir. Mil sertleştirilmiş olsa da en fazla 0,06 Nm sıkma momenti aşılmamalıdır. Ölçüm doğruluğu montajdaki paralelliğe bağlıdır; bağlantı braketi, ölçüm kafasının yüzeye paralelliği 0,3 mm/100 mm içinde kalacak biçimde tasarlanmalı ve işlenmelidir. Burster 8738 sensörü, A/B/Z çıkışıyla uyumlu bir sayıcı veya gösterge cihazına bağlanır. Üretici, gösterge olarak Digital Display 9140 ve DIGIFORCE 9307 cihazlarını, bunlara uygun 3 m’lik bağlantı kablolarını aksesuar olarak sıralar. Burster 8738 için CAD çizimleri (3D/2D) üretici sitesinden veya TraceParts üzerinden indirilebilir.

Mutlak konum bilgisi veya analog çıkış gerekiyorsa Lineer Deplasman – LVDT/LVIT kategorisindeki sensörler, ayrıca 8742 Sağlam Endüktif Deplasman Sensörü ve 8719 Potansiyometrik Lineer Cetvel incelenebilir.

Ölçüm aralığınıza, çözünürlük ve koruma sınıfı gereksiniminize uygun 8738 inkremental deplasman sensörü modelinin seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
