Standard Serisi İpli Pozisyon Sensörü

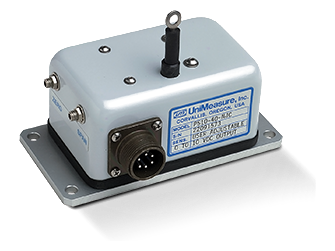

Standard Serisi ipli pozisyon sensörü, UniMeasure’ün çekme telli (ipli) lineer pozisyon transdüserlerinden oluşan ailesidir. Ölçüm ipi hareketli bir cisme bağlanır; cisim hareket ettikçe ip dışarı çekilir, zemberek ise ipi geri sarar. İpin hareketi iç mekanizmadaki potansiyometreye ya da dijital kodlayıcıya aktarılarak elektriksel sinyale dönüştürülür. Aile 50 mm ile 2 m arasındaki ölçüm aralıklarını kapsar ve alüminyum kapak ile alüminyum taban plakasından oluşan IP40 (NEMA 1) gövdede gelir.

Standard Serisi ipli pozisyon sensörü çıkış seçenekleri

UniMeasure Standard Serisi beş alt seriden oluşur; seri seçimi sensörün sisteme hangi sinyalle bağlanacağını belirler:

• PA serisi: Hassas potansiyometre ile oransal gerilim çıkışı. Potansiyometre gerilim bölücü olarak bağlanır ve çıkış gerilimi ip uzamasıyla orantılıdır. Uyarma gerilimi en çok 30 V (AC veya DC); tam aralıkta çıkış, uyarma geriliminin %92–98’i kadar değişir. Doğrusallık: 2–5 inç aralıklarda ±%0,25, 10–25 inç aralıklarda ±%0,15, diğer aralıklarda ±%0,10 tam skala.
• PB serisi: Köprü devresi içinde potansiyometre; sıfır ve span ayarlıdır. Tamamen pasif devre, azami span ayarında giriş geriliminin yaklaşık %18’i kadar çıkış verir. Span ayarı köprü yükselticisine bağlantıyı kolaylaştırır. Sıfır noktası toplam aralık içinde istenen yere ayarlanabilir; seçilen sıfırdan ip uzadıkça çıkış pozitif, geri çekildikçe negatiftir.
• P420 serisi: İki telli, çevrim beslemeli 4–20 mA çıkış. Besleme 9–35 VDC aralığındadır. 4 mA noktası toplam hareketin ilk %30’u içinde, 20 mA noktası ise aralığın %80–100’ü içinde ayarlanabilir. Ters polarite korumalıdır ve elektriksel gürültülü ortamlara karşı duyarsız olduğu belirtilir.
• P510 serisi: 0–5, 0–10, ±5 veya ±10 VDC gerilim çıkışı; 4,9–30 VDC regülesiz besleme ile çalışır. Sıfır ve span potansiyometrelerine kolay erişilir. Çıkış empedansı en çok 10 Ω, yük en az 5 kΩ’dur.
• EP serisi: Dijital TTL kuadratür enkoder çıkışı.

Öne çıkan özellikler

• Ölçüm aralıkları: 50, 75, 100, 125, 250, 390, 500, 640, 750, 1000, 1250, 1500 ve 2000 mm
• Tekrarlanabilirlik ±%0,015 tam skala; çözünürlük potansiyometrik çıkışlarda esasen sonsuz
• Çalışma sıcaklığı −40 °C ile +95 °C (EP serisinde −20 °C ile +80 °C); nem en çok %95 bağıl nem, yoğuşmasız
• Titreşim 15 G, darbe 50 G
• Ağırlık: 1250 mm’ye kadar 0,45 kg, 1500 ve 2000 mm aralıklarda 0,63 kg
• Ömür: 50–125 mm aralıklarda 5.000.000, 250–640 mm aralıklarda 500.000, 750 mm ve üzerinde 250.000 tam strok döngüsü (1K potansiyometre, en çok 2° ip kaçıklığı, nispeten tozsuz ortam ve naylon kaplı ip koşullarında)
• MS3102A-14S-6P konnektör

Seçilebilir opsiyonlar

• Ölçüm ipi: Standart Ø0,4 mm paslanmaz çelik ya da Ø0,45 mm naylon kaplı paslanmaz çelik. Naylon kaplı ip ömrü belirgin biçimde artırır, ancak doğrusalsızlığı tam skalanın en çok ±%0,05’i kadar artırabilir.
• İp gerginliği: Standart, azaltılmış veya artırılmış. Azaltılmış gerginlik ip ömrünü uzatır, ancak geri çekilme ivmesi düştüğü için dinamik tepki azalır. Artırılmış gerginlik dinamik tepkiyi yükseltir, ancak ip ömrünü olumsuz etkileyebilir; 2–5 inç aralıklarda sunulmaz.
• İp çıkış yönü: Üstten (standart), yandan veya alttan.
• Toz sıyırıcı: Yağlı sıyırıcı, ip gövdeye geri çekilirken toz ve kiri temizler; ip çıkış yüksekliğine 9 mm ekler.
• Potansiyometre değeri (yalnız PA): 1K standarttır; 5K ve 10K seçenekleri 10 inç ve üzeri aralıklarda mevcuttur.
• Çıkış polaritesi: Standartta ip uzadıkça çıkış artar; ters seçenekte azalır.
• Elektriksel arayüz: Karşıt konnektörlü, karşıt konnektörsüz veya klemens şeridi.

UniMeasure Standard Serisi için üretici ayrıca uzaktan montajı kolaylaştıran yardımcı ip uzatma kiti ile standart ve naylon kaplı ip için yedek ip kitleri sunar.

Nerelerde kullanılır?

Standard Serisi ipli pozisyon sensörü; hidrolik silindir strok takibi, makine eksen konumu ve test ekipmanlarındaki deplasman ölçümü gibi uygulamalar için uygundur. Mutlak konum bilgisi gerektiren, kısa ile orta stroklu doğrusal hareketlerde ip bağlantısının kolay montajı avantaj sağlar. IP40 koruma sınıfı nedeniyle sensör, doğrudan su veya yoğun kirlenme olmayan ortamlara yöneliktir.

Sisteme entegrasyon ve alternatifler

UniMeasure Standard Serisi’nde çıkış tipi, bağlanacak sistemin giriş yapısına göre seçilir: gerilim ya da köprü girişi olan veri toplama modülleri için PA, PB veya P510; uzun kablo hatları ve gürültülü ortamlar için akım çevrimli P420; sayıcı girişi olan sistemler için EP serisi. Ürün, ABD merkezli UniMeasure tarafından üretilir.

Daha küçük gövde gerekiyorsa FX Serisi Kompakt İpli Pozisyon Sensörü veya ZX Serisi Ultra Kompakt İpli Pozisyon Sensörü; ıslak ortam için JX Serisi Islak Ortam İpli Pozisyon Sensörü incelenebilir. Diğer modeller için İpli Encoder kategorisine bakabilirsiniz.

Ölçüm aralığınıza, çıkış tipinize ve ip seçeneklerinize uygun Standard Serisi ipli pozisyon sensörü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
