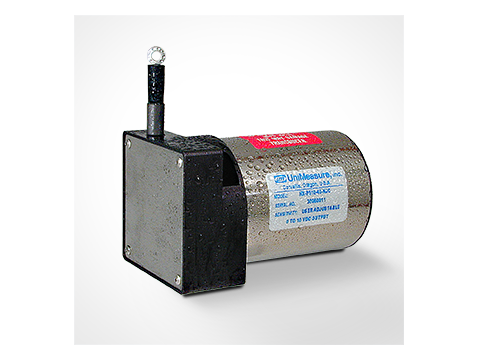

HX Serisi Dış Ortam İpli Pozisyon Sensörü

HX serisi dış ortam ipli pozisyon sensörü, UniMeasure’ın yağmur, yıkama ve sıvıya daldırma gibi koşullar için geliştirdiği, çevreye sızdırmaz ipli (kablo tahrikli) konum sensörü ailesidir. Ölçüm ipi sensör gövdesinden dışarı çekildikçe içerideki tambur döner ve tambura bağlı hassas potansiyometre ya da dijital kodlayıcı konumu elektrik sinyaline çevirir; ip, yay yardımıyla geri sarılır. UniMeasure HX serisi, 0-50 mm ile 0-50,8 m arasında 30 farklı ölçüm aralığı ve beş farklı çıkış tipi sunar.

HX serisi dış ortam ipli pozisyon sensörü modelleri

UniMeasure HX serisi, çıkış sinyaline göre ayrılan modellerden oluşur:

• HX-PA: Potansiyometre gerilim bölücü olarak bağlanır; çıkış gerilimi ip uzamasıyla orantılıdır (oransal çıkış). 30 V’a kadar besleme ile çalışır; tam stroktaki çıkış değişimi besleme geriliminin %92 ile %98’i arasındadır. 1K Ω standarttır; 5K Ω ve 10K Ω potansiyometre seçenekleri 2″-6″ aralıklarında bulunmaz.
• HX-PB: Potansiyometre, ayarlanabilir sıfır ve kazanç (span) kontrollü pasif bir köprü devresinde yer alır. Azami çıkış, besleme geriliminin yaklaşık %18’idir; bu yapı bir köprü yükselticisine bağlantıyı kolaylaştırır. Sıfır noktası toplam aralığın herhangi bir yerine ayarlanabilir; ip sıfırdan uzatılırken çıkış pozitif, geri çekilirken negatiftir.
• HX-P420: Hat beslemeli 4-20 mA akım çıkışı verir. Besleme 9-35 VDC aralığındadır (toplam çevrim direncine bağlı). 4 mA noktası aralığın ilk %30’unda, 20 mA noktası %80-%100 bölgesinde ayarlanır. Ters polarite korumalıdır. Akım çevrimi, elektriksel gürültülü ortamlarda avantaj sağlar.
• HX-P510: 0-5, 0-10, ±5 veya ±10 VDC çıkış verir; 4,9-30 VDC regüle edilmemiş besleme ile çalışır, azami besleme akımı 25 mA’dir. Sıfır ve span potansiyometrelerine kolayca erişilir. Ters polarite korumalıdır.
• HX-EP: İki kanallı dijital TTL seviyesinde kare dalga (kuadratür) çıkış verir.

Öne çıkan özellikler

• Ölçüm aralıkları: 0-50 mm, 0-75 mm, 0-100 mm gibi kısa aralıklardan 0-2 m, 0-10 m ve 0-50,8 m’ye kadar; bazı aralıklar yalnızca belirli modellerde mevcuttur
• Doğrusallık: HX-PA ve HX-PB için 2″-6″ aralıklarında ±%0,25, 10″-25″ aralıklarında ±%0,15, diğer aralıklarda ±%0,10 tam ölçek; HX-P420 ve HX-P510 için sırasıyla ±%0,30, ±%0,20 ve ±%0,15
• Tekrarlanabilirlik ±%0,015 tam ölçek; analog modellerde çözünürlük esasen sonsuz
• Çalışma sıcaklığı -40 °C ile +95 °C (HX-P510 için +85 °C’ye kadar); %100 nem
• Titreşim 15 G, darbe 50 G (0,1 ms)
• Koruma: standart IP-65 (NEMA 4), isteğe bağlı IP-68 (NEMA 6, tatlı suda en çok 2 m derinlik); ip bölgesi koruma kapsamı dışındadır
• Korozyona dayanıklı yapı seçeneğinde dış alüminyum parçalar paslanmaz çelik ve korozyona dayanıklı plastikle değiştirilir
• Ters çıkış seçeneği: ip uzadıkça çıkış azalır
• Ömür (1K Ω potansiyometre, ideal hizalama, nispeten tozsuz ortamda): 2″-6″ aralıklarda 5.000.000, 10″-25″ aralıklarda 500.000, 30″-400″ aralıklarda 250.000 tam strok
• HX-P420 için isteğe bağlı güvenli (intrinsically safe) UL/CSA seçeneği, 800″ aralığa kadar

İp, çıkış yönü ve elektriksel arayüz

Standart ip paslanmaz çeliktir. 80″ (2 m) ve altı aralıklarda Ø0,45 mm naylon kaplı ip, 100″-500″ aralıklarda Ø0,94 mm naylon kaplı ip seçilebilir; Ø1,19 mm (100″-400″) ve Ø1,6 mm (100″-300″) paslanmaz çelik ipler de mevcuttur. Naylon kaplı Ø0,45 mm ip ömrü belirgin biçimde uzatır, ancak doğrusalsızlığı en fazla ±%0,05 tam ölçek artırabilir. İp çıkış yönü üstten, alttan veya yandan (sol/sağ) seçilebilir.

IP-65 sürümde gövdeye monte 6 pinli MS3102E-14S-6P konnektör bulunur; IP-68 sürümde rakor ve 0,3 m ile 7 m arasında seçilebilen blendajlı, burgulu çift kablo kullanılır. Gövde 80″ ve altında anodize alüminyum taban ile paslanmaz çelik ve alüminyum muhafazadan, daha uzun aralıklarda paslanmaz çelik taban ve darbeye dayanıklı termoplastik muhafazadan oluşur; ağırlık yaklaşık 0,9 kg ile 7,4 kg arasındadır.

Nerelerde kullanılır?

HX serisi dış ortam ipli pozisyon sensörü, yağmura, yıkamaya veya sıvıya daldırmaya maruz kalan endüstriyel ortamlarda; mobil ekipman, denizcilik ve dış mekan uygulamalarında doğrusal konum ve hız ölçümü için uygundur. Hidrolik silindir strokunun, vinç veya platform hareketinin izlenmesi tipik örneklerdir.

Sisteme entegrasyon ve alternatifler

Analog gerilim veya akım çıkışları PLC ve veri toplama girişlerine doğrudan bağlanabilir; HX-EP’nin TTL kuadratür çıkışı ise sayıcı girişi gerektirir. Ürün, ABD merkezli UniMeasure tarafından üretilir. Daha az zorlu ortamlar için Standard Serisi İpli Pozisyon Sensörü veya LX Serisi Hafif İpli Pozisyon Sensörü, ıslak ortamlar için JX Serisi Islak Ortam İpli Pozisyon Sensörü değerlendirilebilir. Tüm seçenekleri İpli Encoder kategorisinde inceleyebilirsiniz.

Ölçüm aralığınıza, çıkış tipinize ve koruma sınıfınıza uygun HX serisi dış ortam ipli pozisyon sensörü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
