Lineer Cetveller Potansiyometreler

Lineer potansiyometreler — sektörde yaygın adıyla lineer cetveller — doğrusal bir hareketi, direnç yolu üzerinde kayan bir temas noktası (fırça) aracılığıyla elektriksel sinyale çeviren temaslı deplasman sensörleridir. Ölçüm prensibi bir gerilim bölücüdür: direnç yolunun iki ucuna bir besleme gerilimi uygulanır, fırçanın bulunduğu konuma karşılık gelen gerilim çıkış olarak okunur. Çıkış doğrudan besleme gerilimine oranlı olduğu için (oransal / rasyometrik çalışma) besleme dalgalanmaları ölçümü büyük ölçüde etkilemez.

Bu sensör ailesi, milimetre mertebesindeki küçük hareketlerden iki metreye varan uzun stroklara kadar geniş bir aralığı kapsar ve kurulum kolaylığı ile ekonomik yapısı sayesinde makine imalatından test tezgâhlarına kadar çok sayıda uygulamada tercih edilir.

Lineer Potansiyometre Nasıl Çalışır?

Sensörün gövdesi içinde, seramik-metal (cermet) ya da iletken plastik esaslı bir direnç yolu bulunur. Ölçülecek parçaya bağlı itme çubuğu (push rod) hareket ettikçe, çubuğa bağlı fırça bu yol üzerinde kayar ve devrenin bölünme oranını değiştirir. Direnç yolları düşük sürtünme, düşük yapışma-kayma (stick-slip) eğilimi, aşınma direnci ve uzun süreli kararlılık için özel işlemlerden geçirilir. İtme çubukları ise dar toleranslı kaymalı yataklarda kılavuzlanır; bu, hem yüksek doğruluk hem de uzun mekanik ömür sağlar.

Uygulamaya göre üç farklı mekanik yapı öne çıkar:

• Yaysız (serbest çubuklu) tip: İtme çubuğu ölçülecek parçaya doğrudan bağlanır. Hareketin her iki yönde de zorlanmadan aktarılması gerektiğinde kullanılır.
• Geri dönüş yaylı tip: Çubuk, içerideki yay sayesinde sürekli olarak ölçüm yüzeyine bastırılır. Ölçülecek parçaya mekanik bağlantı yapılamayan durumlarda (yüzey takibi, kalıp içi ölçüm) tercih edilir; prob ucu ya da takip rulosu ile yüzeye temas eder.
• Çubuksuz tip: Direnç yolu boyunca hareket eden bir kızak üzerinden ölçüm yapılır. Uzun stroklarda çubuğun dışarı çıkması için yer bulunmayan montajlarda kullanılır ve iki metreye kadar strok imkânı sunar.

Marmatek’in Lineer Potansiyometre Portföyü

Marmatek, Alman üretici burster tarafından geliştirilen potansiyometrik deplasman sensörlerinin Türkiye distribütörüdür. Portföydeki modeller strok aralığı ve mekanik yapıya göre ayrışır:

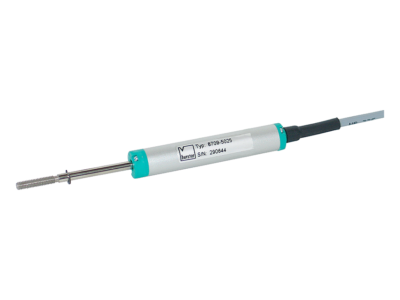

• 8709 Minyatür Potansiyometrik Deplasman Sensörü — 25 … 250 mm ölçüm aralığı, dar montaj alanları için minyatür gövde.

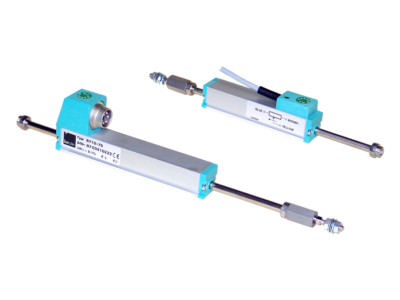

• 8710 & 8711 Potansiyometrik Lineer Cetvel — 25 … 150 mm aralık, doğrudan bağlantı için standart itme çubuklu yapı.

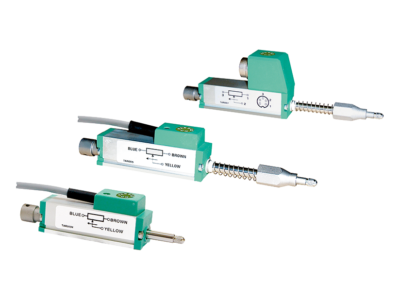

• 8712 & 8713 Yaylı Potansiyometrik Deplasman Sensörü — 10 … 150 mm aralık, geri dönüş yaylı itme çubuğu; 0,01 mm çözünürlük, opsiyonel takip rulosu ve farklı prob uçları.

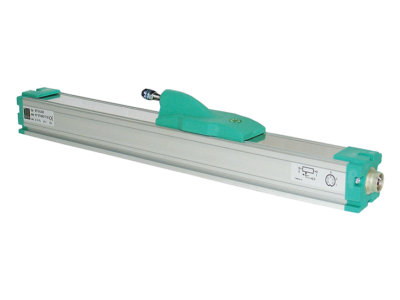

• 8718 Çubuksuz Potansiyometrik Lineer Cetvel — 100 … 2000 mm aralık, uzun stroklu ve çubuksuz tasarım.

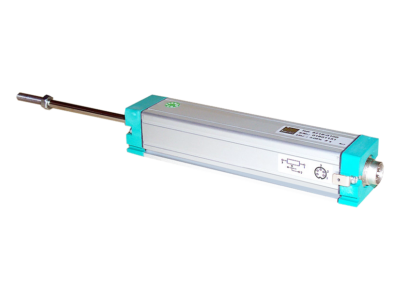

• 8719 Potansiyometrik Lineer Cetvel — 50 … 900 mm aralık, orta ve uzun stroklu genel amaçlı model.

Ölçüm aralığı, çıkış tipi, bağlantı biçimi (konnektör ya da entegre kablo) ve prob ucu seçenekleri ürün sayfalarındaki seçim listelerinden belirlenebilir; her ürünün teknik föyü ayrıca indirilebilir durumdadır.

Lineer Potansiyometre Nasıl Seçilir?

• Strok / ölçüm aralığı: Beklenen maksimum hareketin bir miktar üzerinde bir aralık seçilir. Aralığın tamamının kullanılması doğruluk açısından avantajlıdır; sensörün mekanik strok sınırına dayanacak montajdan kaçınılmalıdır.
• Mekanik bağlantı: Ölçülecek parçaya cıvatalı bağlantı yapılabiliyorsa yaysız tip; yapılamıyorsa geri dönüş yaylı tip seçilir. Montaj derinliği sınırlıysa çubuksuz modeller değerlendirilir.
• Doğruluk ve çözünürlük: Potansiyometrik sensörlerde doğrusallık sapması genellikle tam skalanın yüzdesi olarak verilir; çözünürlük ise pratik olarak sonsuz kabul edilir (analog çıkış), sistemin okuma elektroniğiyle sınırlanır.
• Çıkış ve besleme: Çıkış gerilimi besleme gerilimine bağlıdır. Ölçüm elektroniğinin (gösterge, veri toplama kartı, PLC analog girişi) besleme sağlayıp sağlamadığı ve giriş aralığı kontrol edilmelidir.
• Ortam koşulları: Çalışma sıcaklığı aralığı, titreşim, toz ve nem koşulları ile koruma sınıfı (IP) uygulamaya göre değerlendirilir. Temaslı ölçüm yapıldığı için çok yüksek çevrim sayısı gereken uygulamalarda endüktif ve LVDT sensörler daha uygun olabilir.

Kullanım Alanları

Lineer potansiyometreler; enjeksiyon ve pres makinelerinde kalıp/kızak konumu takibi, hidrolik ve pnömatik silindir konum geri beslemesi, malzeme test cihazlarında numune uzaması ölçümü, kalite kontrol tezgâhlarında boyut ve tolerans denetimi, otomotiv test yataklarında pedal ve süspansiyon hareketi ölçümü ile montaj hatlarında parça varlık ve konum doğrulaması gibi uygulamalarda kullanılır.

Bu kategori, Pozisyon ve Deplasman Sensörleri ailesinin bir alt dalıdır; büyük stroklu ölçümler için İpli (çekme telli) pozisyon sensörleri, temassız ve yüksek çevrimli ölçümler için LVDT / endüktif deplasman sensörleri incelenebilir.

Sıkça Sorulan Sorular

Lineer cetvel ile lineer potansiyometre aynı şey midir?

Pratikte evet. “Lineer cetvel” sektörde doğrusal konum ölçen sensörler için kullanılan genel bir addır; potansiyometrik prensiple çalışanları lineer potansiyometre olarak anılır. Aynı ad, optik veya manyetik enkoderli doğrusal cetveller için de kullanılabildiğinden, ürün seçiminde ölçüm prensibinin teyit edilmesi gerekir.

Potansiyometrik deplasman sensörünün ömrü nedir?

Ömür, mekanik çevrim sayısıyla ifade edilir ve modele göre değişir; kaliteli direnç yolu ve kaymalı yatak kullanan modellerde 10⁸ mertebesinde harekete kadar çıkabilir. Ömrü belirleyen başlıca etkenler strok mesafesi, hareket hızı, yanal (radyal) kuvvetler ve ortam kirliliğidir.

Yaylı model hangi durumda gerekir?

Ölçülecek parçaya vidalı ya da mafsallı bir bağlantı yapılamıyorsa yaylı model kullanılır. İçerideki yay, itme çubuğunu sürekli ölçüm yüzeyine bastırarak teması korur; böylece yüzey takibi yapılabilir. Yüzeyin pürüzlü olduğu durumlarda prob ucu yerine takip rulosu tercih edilir.

Çıkış sinyali neden besleme gerilimine bağlı?

Potansiyometrik sensör bir gerilim bölücü gibi çalışır ve çıkışı, besleme geriliminin konuma karşılık gelen oranıdır. Bu oransal (rasyometrik) yapı, besleme gerilimindeki küçük değişimlerin ölçüm sonucunu bozmaması avantajını sağlar; ölçüm elektroniği aynı beslemeyi referans aldığında hata büyük ölçüde sadeleşir.

Sensörü monte ederken nelere dikkat edilmeli?

İtme çubuğunun hareket ekseni ile ölçülecek parçanın hareket ekseni paralel olmalıdır. Eksen kaçıklığı, çubuğa yanal kuvvet bindirerek hem doğruluğu düşürür hem de ömrü kısaltır. Bağlantıda mafsallı uç kullanmak ve sensörü strok sınırlarına dayandırmamak önerilir.

Uzun stroklu ölçümlerde hangi sensör tipi daha uygun?

İki metreye kadar stroklarda çubuksuz lineer potansiyometreler kullanılabilir. Daha uzun mesafelerde ya da montaj alanının çok kısıtlı olduğu durumlarda ipli (çekme telli) pozisyon sensörleri, telin sarıldığı kompakt bir gövdeyle metrelerce stroku ölçebildiği için daha uygun bir çözümdür.
