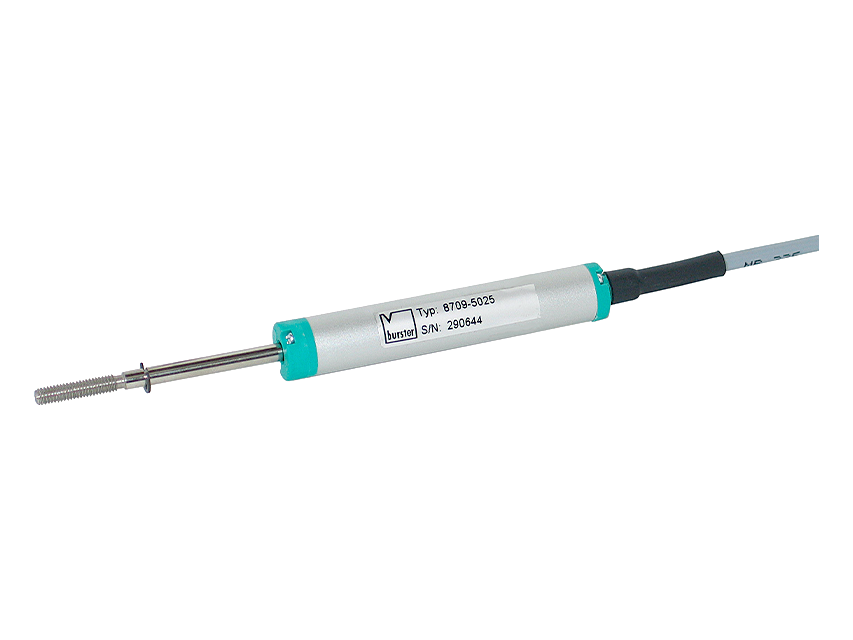

8709 Minyatür Potansiyometrik Deplasman Sensörü

8709, potansiyometrik ölçüm prensibiyle mekanik yer değiştirmelerin doğrudan ve hassas ölçümü için tasarlanmış minyatür bir deplasman sensörüdür. 12,7 mm gövde çapı sayesinde alanın kısıtlı olduğu uygulamalara uygundur. Özel çok parmaklı fırça (wiper) sistemi, yüksek ayarlama hızlarında ve titreşim altında iyi temas sağlar.

Çalışma Prensibi

Potansiyometrik deplasman sensörleri, fırça (wiper) sistemiyle çalışır. Direnç yolları, düşük sürtünme, düşük stick-slip eğilimi, aşınma direnci ve uzun süreli kararlılık için özel işlemlerle hazırlanır. İtme çubukları, dayanıklı, düşük sürtünmeli ve dar toleranslı kaymalı yataklarda kılavuzlanır; bu da yüksek doğruluk sağlar. Mekanik ölçüm düzeneği, itme çubuğunun esnek ve boşluksuz olmasını ve yanal kuvvetlerden arındırılmasını gerektirir.

Öne Çıkan Özellikler

• Gövde çapı: 12,7 mm
• Ölçüm aralığı: 0 … 25 mm, 0 … 50 mm, 0 … 75 mm, 0 … 100 mm, 0 … 125 mm, 0 … 150 mm, 0 … 200 mm, 0 … 250 mm
• Dayanıklılık: 10⁸ hareket
• Ayarlama hızı: 10 m/s’ye kadar
• Koruma sınıfı: IP60
• Çalışma sıcaklığı: -30 … +100 °C
• Elektriksel bağlantı: Entegre, ekranlı 1 m / 3 m / 5 m kablo

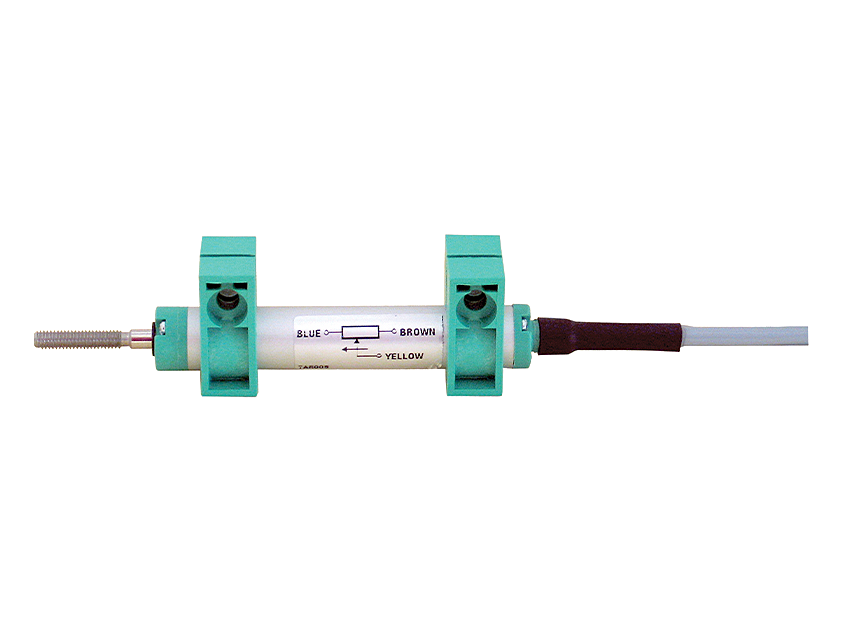

• Hareketli montaj kelepçeleri ile esnek montaj imkânı
• Opsiyonel adaptasyon seçenekleri: flanş ve bilyalı mafsal versiyonları (talep üzerine)

Kullanım Alanları

Kompakt yapısı sayesinde alanın kısıtlı olduğu yerlerde, mekanik yer değiştirmelerin doğrudan ölçümünde kullanılır. Opsiyonel flanş ve bilyalı mafsal bağlantıları, uygulama alanını genişletir.
