8710 & 8711 Potansiyometrik Lineer Cetvel

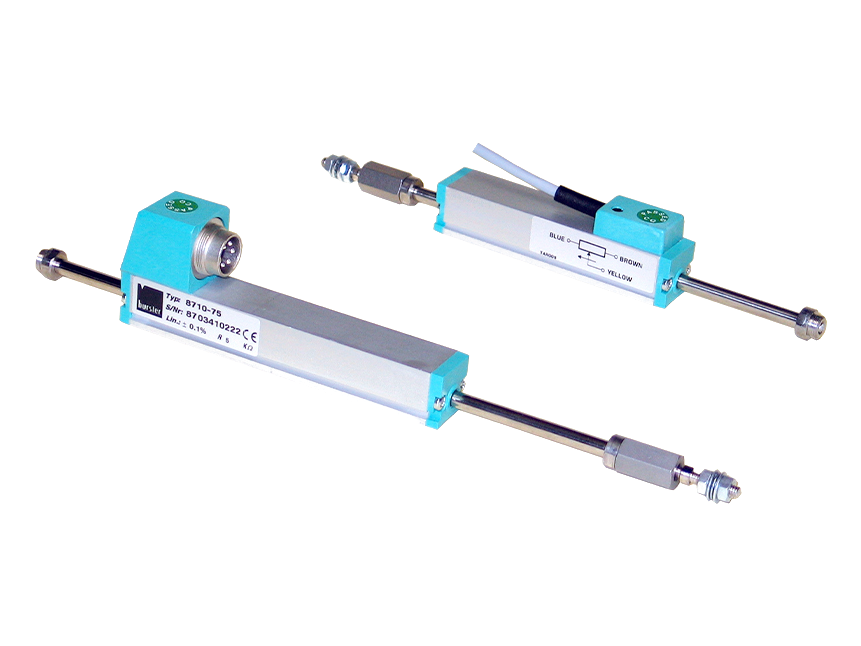

8710 8711 potansiyometrik lineer cetvel, iletken plastikten yapılmış direnç yolu ile mekanik yer değiştirmeyi doğrudan ve hassas biçimde ölçen bir deplasman sensörü ailesidir. Burster 8710 ve 8711 aynı ölçüm yapısını paylaşır; fark elektriksel bağlantıdadır: 8710 5 pinli konnektörle, 8711 entegre bağlantı kablosuyla gelir. Beş farklı strok seçeneği (0–25, 0–50, 0–75, 0–100 ve 0–150 mm) bulunur. Sensörle birlikte, itme çubuğunun uçlarına takılabilen bir bilyalı mafsal kaplin de teslim edilir.

8710 8711 potansiyometrik lineer cetvel nasıl çalışır?

Potansiyometrik sensörler yapıları gereği kayar temaslı bir sistemle çalışır. İtme çubuğuna bağlı sürgü direnç yolu üzerinde hareket eder ve konuma bağlı bir gerilim oranı üretir. Burster, direnç yollarını düşük sürtünme, düşük stick-slip eğilimi, aşınma direnci ve uzun süreli kararlılık için özel işlemlerle hazırlar. İtme çubuğu dar toleranslı, düşük sürtünmeli kaymalı yataklarda kılavuzlanır; pompalama etkisini önlemek için çift yatak kullanılır. Çok parmaklı özel sürgü, yüksek ayarlama hızlarında ve titreşimde de iyi elektriksel temas sağlar.

Öne çıkan özellikler

• Strok: 0–25, 0–50, 0–75, 0–100 ve 0–150 mm
• Doğrusalsızlık (montaj parçaları hariç): 25 mm’de ±%0,2, 50–100 mm’de ±%0,1, 150 mm’de ±%0,05 (tam skala)
• Çözünürlük: 0,01 mm; itme kuvveti (yatay) en fazla 0,3 N
• Hareket hızı: 10 m/s’ye kadar; 10⁸ hareket ömrü
• Direnç: 25 mm modelde 1 kΩ, 50–150 mm modellerde 5 kΩ (tolerans ±%20)
• Azami gerilim: 25 mm modelde 25 VDC, 50–150 mm modellerde 60 VDC
• Sıcaklık etkisi: dirence -200 ±200 ppm/°C, çıkış gerilimine 1,5 ppm/°C’den az
• Çalışma sıcaklığı: -30 °C ile +100 °C; depolama -50 °C ile +120 °C
• Mekanik dayanım: 5–2000 Hz titreşim (20 g), 50 g / 11 ms darbe; itme çubuğu radyal boşluğu en fazla 0,015 mm
• Koruma sınıfı: IP40 (EN 60529)

Bilyalı mafsal kaplin ve yanal kuvvet

Yanal kuvvetler potansiyometrik sensörün ömrünü kısaltır. Bilyalı mafsal kaplin bu yükü ortadan kaldırır; sensör ile ölçülen parça arasında açısal ya da paralel kaçıklık olsa bile boşluksuz ve yanal kuvvetsiz çalışma sağlar. Kaplinin esneklik payı paralel yönde ±0,5 mm, açısal yönde ±10°’dir. İtme çubuğu uçları M4 x 0,5 dişlidir.

Nerelerde kullanılır?

Üretici datasheet’i şu uygulamaları sayar:

• Elektromıknatıslar
• Anahtar ve buton strokları
• Pnömatik ve hidrolik silindirler
• Boyuna geçme (press-fit) işlemleri
• Deformasyon ve eğilme ölçümleri
• Uzunluk toleransları
• Besleme yolları

Elektriksel bağlantı ve montaj

8710’da 5 pinli konnektör bulunur; karşı konnektör (model 9991) aksesuar olarak ayrıca tanımlanmıştır. 8711’de datasheet’e göre 1 m’lik entegre 3 telli kablo vardır: kahverengi (-), sarı (sürgü) ve mavi (+). Burster 8710 sensörünün üstün karakteristiği, gerilim bölücüdeki sürgü yükü 0,1 µA’nın altında olduğunda ortaya çıkar. Sürgü devresinde 0,1 µA üzerindeki akım doğrusallığı ve ömrü olumsuz etkiler; azami akım 10 mA’dir.

Ölçüm zinciri daha yüksek akım gerektiriyorsa gerilim izleyici bağlı bir işlemsel yükselteç kullanılmalıdır. Burster 8710 sensörü, uzunlamasına yuvalarından (2,2 mm genişlik, 1,6 mm derinlik) dört montaj köşebendiyle sabitlenir; montaj seti teslimat kapsamındadır. Değerlendirme için Burster’in dijital gösterge 9180, yükselteç 9243, USB sensör arayüzü 9206 ve DIGIFORCE® gibi çözümleri datasheet’te önerilir. İsteğe bağlı üretici kalibrasyon sertifikası, ölçüm aralığının %20’lik adımlarıyla 6 noktada kalibrasyon sunar. Üretici Burster, Almanya’dır.

Ne zaman tercih edilir?

Burster 8710 ve 8711, geri dönüş yayı olmayan, itme çubuğunun ölçülen parçaya bağlandığı ölçümlerde uygundur. Yaylı bir yapı gerekiyorsa 8712 & 8713 Yaylı Potansiyometrik Deplasman Sensörü, çubuksuz yapı için 8718 Çubuksuz Potansiyometrik Lineer Cetvel incelenebilir. Benzer bir lineer cetvel ailesi için 8719 Potansiyometrik Lineer Cetvel de mevcuttur. Diğer modelleri Lineer Cetveller Potansiyometreler kategorisinde görebilirsiniz.

Strok, bağlantı tipi ve değerlendirme elektroniğine uygun 8710 8711 potansiyometrik lineer cetvel seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
