8712 & 8713 Yaylı Potansiyometrik Deplasman Sensörü

8712 ve 8713 modelleri, küçük mekanik yer değiştirmelerin doğrudan ölçümü, testi ve izlenmesi için tasarlanmış potansiyometrik yer değiştirme sensörleridir. Yaylı itme çubuğu sayesinde ölçüm nesnesine pozitif bağlantı gerektirmez. Uzun ömürlülük için ölçüm nesnesinin hareket yönü ile itme çubuğunun paralel olması önemlidir.

Çalışma Prensibi

Potansiyometrik deplasman sensörleri, sürtünmeyi, stick-slip eğilimini ve aşınmayı azaltmak için özel işlemlerle ayarlanmış direnç yolları üzerinde hareket eden bir fırça sistemi ile çalışır. İtme çubukları, düşük sürtünmeli ve dar toleranslı kayar yataklarda yönlendirilir. Ön yüklü helezon yaylar, prob ucunu ölçüm nesnesine bastırır. Prob ucuna paslanmaz çelik bir bilye gömülüdür.

Öne Çıkan Özellikler

• Ölçüm aralığı: 0 … 10 mm, 0 … 25 mm, 0 … 50 mm, 0 … 100 mm, 0 … 125 mm, 0 … 150 mm
• Çözünürlük: 0,01 mm
• Koruma sınıfı: IP40
• Çalışma sıcaklığı: -30 … +100 °C
• Besleme gerilimi: Ölçüm aralığına bağlı
• Elektriksel bağlantı: 5 pinli konnektör veya entegre kablo (1 m, 3 m, 5 m)
• Geri dönüş yayı: Evet
• Dayanıklılık: 10⁸ hareket ömrü
• İsteğe bağlı olarak takip rulosu ve iç yay ile sunulabilir

Kullanım Alanları

Küçük mekanik yer değiştirmelerin ölçümü, testi ve izlenmesi uygulamalarında kullanılır.

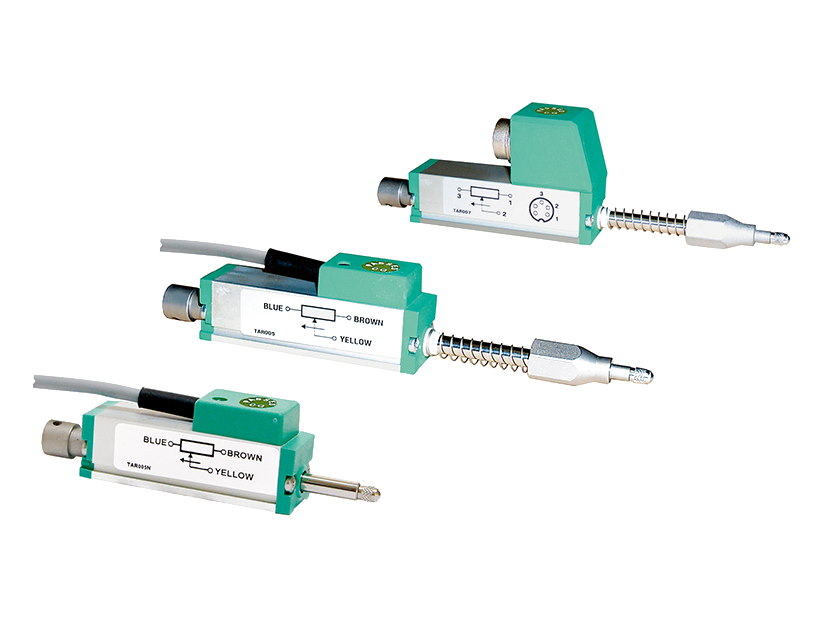

8712 modeli 5 pinli konnektör ile, 8713 modeli ise entegre 1 m, 3 m veya 5 m bağlantı kablosu ile sunulur.
