8742 Sağlam Endüktif Deplasman Sensörü

8742 sağlam endüktif deplasman sensörü, Burster’in kompakt ve dayanıklı yapı gerektiren ölçüm noktaları için geliştirdiği, endüktif prensiple çalışan bir lineer deplasman sensörüdür. Çapı 19 mm olan paslanmaz çelik gövdesi IP67 koruma sınıfındadır; -40 °C ile +125 °C arasındaki sıcaklıklarda çalışır. Üretici, ürünün datasheet’ini şu an için ön bilgi (preliminary) olarak yayımlamaktadır.

8742 sağlam endüktif deplasman sensörü ile ne ölçülür?

Burster 8742 sensörü, itme çubuğunun lineer konumunu ölçer ve kalibre edilmiş ölçüm aralığı boyunca doğrusal bir analog çıkış sinyali üretir. Standart aralıklar 0…2, 0…5, 0…10, 0…25 ve 0…50 mm’dir; talep üzerine 2 ile 50 mm arasında özel aralıklar da hazırlanabilir. Mekanik strok 10 mm’lik adımlarla sınıflandırılır ve tam mekanik hareket, nominal strokun 13 mm fazlasıdır.

Öne çıkan özellikler

• Doğruluk: 20 °C’de doğrusallık sapması ±%0,25 F.S.; opsiyonel olarak ±%0,1 F.S. (bu seçenek için en küçük aralık 10 mm)
• Sıcaklık bağımlılığı: ±%0,01/K (okunan değerin) ve ±%0,01/K F.S.
• Çıkış sinyali: 0,5…9,5 V, 0,5…4,5 V (besleme ile oransal) veya 4…20 mA
• Frekans yanıtı: -3 dB’de 10 kHz üzeri; ripple %0,02 F.S.’den küçük
• Çevre dayanımı: IP67, IEC 68-2-6’ya göre 10 g’ye kadar titreşim, IEC 68-2-29’a göre 40 g’ye kadar şok
• Çalışma sıcaklığı: -40…+125 °C kısa süreli; -20…+85 °C sürekli (ısıtma banyosuna termal bağlantı ile)
• EMC: DIN EN 61000-6-2 ve DIN EN 61000-6-3
• Ömür: MTBF 350.000 saat (40 °C, sabit zemin kullanımı)

Elektriksel özellikler

Besleme ve yük koşulları çıkış tipine göre değişir. 0,5…9,5 V çıkışlı sürüm 13…28 VDC ile beslenir ve yük direnci en az 0,5 kΩ olmalıdır. 0,5…4,5 V çıkışlı sürüm 4,5…5,5 VDC ile beslenir, çıkışı besleme gerilimiyle oransaldır ve yük direnci en az 5 kΩ’dur; bu sürümde ters polarite ve aşırı gerilim koruması yoktur, akımın 50 mA altında sınırlanması önerilir. 4…20 mA çıkışlı sürüm 13…28 VDC ile beslenir, yük direnci en çok 300 Ω’dur ve besleme ile çıkış diyotla korunur. Nominal besleme akımı gerilim çıkışlarında 10 mA, akım çıkışında 30 mA’dir.

Mekanik seçenekler ve montaj

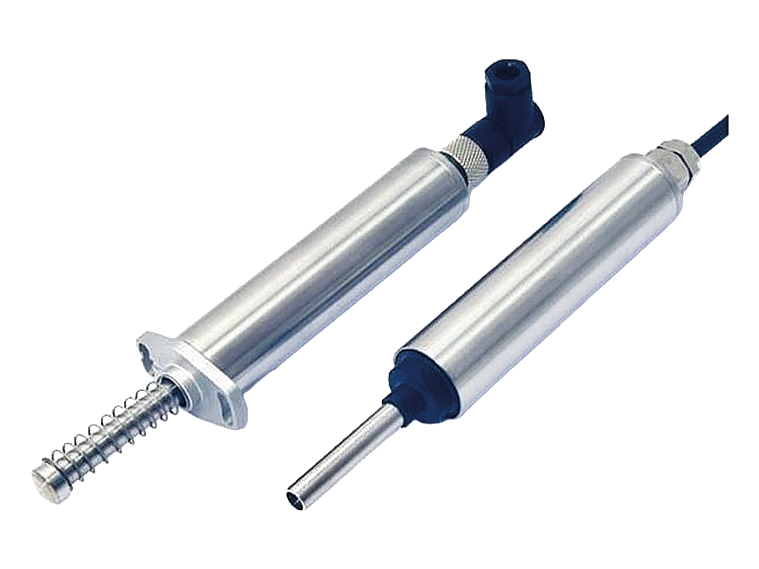

• Montaj: kelepçe (standart) veya flanş montajı; pakete bir plastik montaj bloğu dahildir

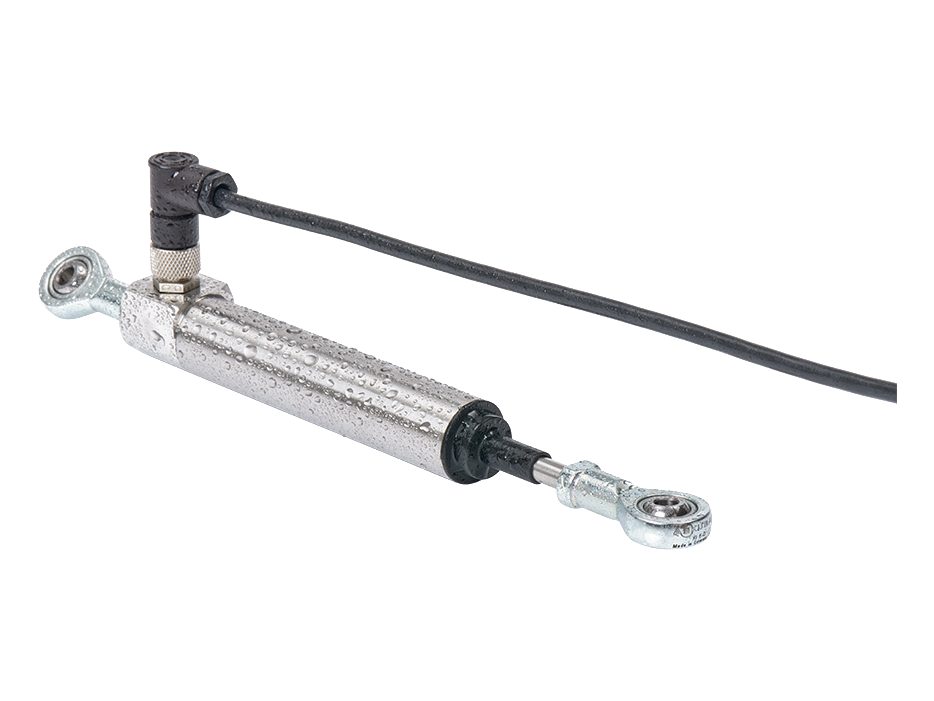

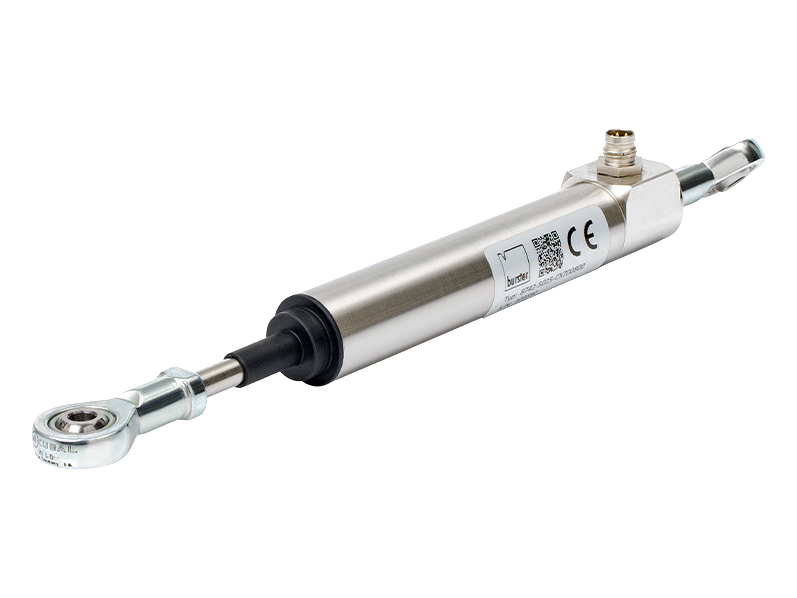

• İtme çubuğu: yapışık prob uçlu yay geri dönüşlü, M4 dişli yaylı, M4 dişli yaysız, küresel mafsallı (gözlü) çubuk ya da çubuk ve gövdede küresel mafsal

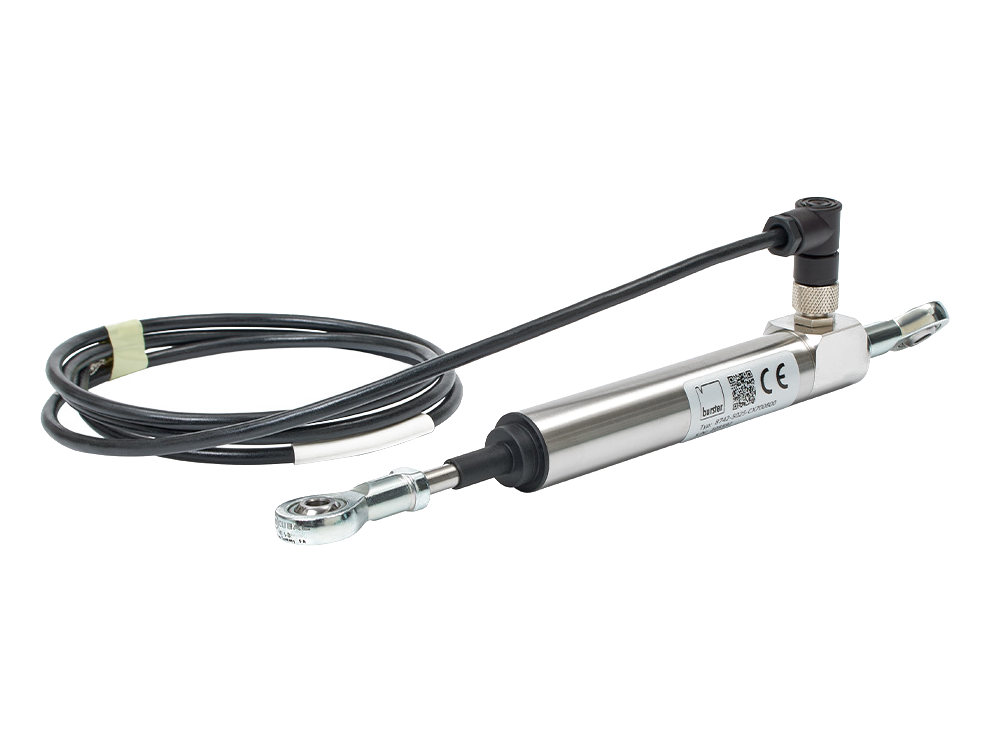

• Bağlantı: eksenel veya radyal M8 konnektör, eksenel veya radyal metal kablo rakoru; 1, 3 veya 5 m kablo ya da talep üzerine özel uzunluk
• Kablo ucu: açık uçlar, 9 pinli Sub-D veya burster masaüstü cihazlar için 12 pinli yuvarlak konnektör

Kablo çapı 4 mm’dir, en küçük eğilme yarıçapı kablo çapının 15 katıdır ve kablo sürükleme zinciri uygulamalarına uygundur. Yaylı sürümlerde yay sabiti 5 cN/mm’dir; yay önceden sıkıştırıldığı için 50 mm’den kısa stroklarda geri dönüş kuvveti artar. Burster 8742 sensörü ayrıca burster TEDS ile anılmaktadır.

Nerelerde kullanılır?

Üretici; özel makine ve özel tesis imalatı, yapı teknolojileri ve yapı izleme ile batarya hücreleri gibi numunelerde dilatometri ve genleşme ölçümlerini uygulama alanı olarak belirtir. Çıkış sinyalleri sayesinde proses kontrolü ve izleme ölçüm noktalarına kolayca bağlanabilir. Her sensör, sıfır noktası, nominal karakteristik değer ve doğrusallık sapmasını içeren test ve kalibrasyon protokolü ile teslim edilir.

Seçim notları

Daha uzun strok gerekiyorsa 8744 Uzun Stroklu Endüktif Deplasman Sensörü, iletken tabanlı bir LVDT çözümü isteniyorsa 8740 & 8741 DC/DC LVDT Deplasman Sensörü incelenebilir. Diğer seçenekler için Lineer Deplasman – LVDT/LVIT kategorisine bakabilirsiniz. Ürün, Alman sensör ve ölçüm cihazları üreticisi Burster tarafından üretilir. Burster 8742, ölçüm aralığı, çıkış sinyali, bağlantı ve montaj seçeneklerinin kombinasyonuyla yapılandırılır.

Uygulamanıza uygun 8742 sağlam endüktif deplasman sensörü konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
