HXLR Serisi Lineer Döner Çevirici Modülü

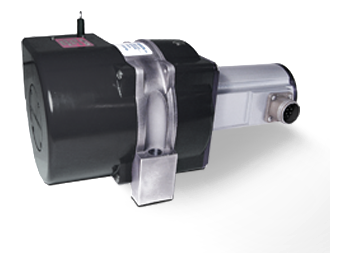

HXLR serisi lineer döner çevirici modülü, UniMeasure tarafından üretilen ve lineer hareketi neredeyse her endüstriyel döner enkoderin dijital çıkışına dönüştüren mekanik bir modüldür. UniMeasure HXLR modülü sabit bir konuma monte edilir, ölçüm ipi hareketli elemana bağlanır. Hareket sırasında ip uzar ve modül içindeki mili döndürür; mil de enkoderi çevirir. Enkoder inkremental ya da mutlak olabilir. UniMeasure HXLR modülünün kendisi elektronik içermez; çıkış sinyalinin türünü seçtiğiniz enkoder belirler.

HXLR serisi lineer döner çevirici modülü nasıl çalışır?

Ölçüm ipinin çekilmesi milin dönmesini sağlar. Mile bağlı enkoder bu dönüşü okur, böylece lineer hareket enkoderin algılayabileceği bir dönme hareketine çevrilir. Üretici, her ölçüm aralığı için mil devir sayısını ve devir başına lineer hareketi tablo hâlinde verir. Bu iki değer ve enkoderin çözünürlüğü bilindiğinde, belirli bir enkoder için birim uzunluk başına sayım değeri kolayca hesaplanabilir. Her modül sevkiyattan önce kalibre edilir ve devir başına düşen lineer hareket hassas biçimde belirlenir.

Öne çıkan özellikler

• Enkoder uyumu: inkremental veya mutlak endüstriyel döner enkoderler
• Teslimat kapsamı: mil adaptörü (kaplin), O-ring conta ve enkodere özel adaptör plakası
• Sızdırmaz yapı: NEMA 4 sızdırmazlık sınıfı; NEMA 4 dereceli bir enkoderle birlikte tüm düzenek NEMA 4 uyumlu olur
• Ölçüm aralığı: 0-50 mm’den 0-10 m’ye kadar (en fazla 400 inç)
• Çalışma sıcaklığı: -50 °C ile +95 °C (yalnızca mekanizma için)
• Ağırlık: 2 m’ye kadar olan aralıklarda yaklaşık 0,9 kg, 2,5 m ve üzeri aralıklarda yaklaşık 3,1 kg

Ölçüm aralıkları ve devir başına hareket

Küçük aralıklarda (50, 75, 100, 125, 150 mm) mil yaklaşık 1 devir yapar. 250–640 mm aralıklarında yaklaşık 4,7–4,9 devir, 750–1500 mm aralıklarında yaklaşık 9,7–9,9 devir gerekir. 2 m aralığında yaklaşık 9,93 devir yapılır. 2,5 m’den 10 m’ye kadar olan aralıklarda devir sayısı yaklaşık 6,6’dan 26,5’e çıkar. Devir başına nominal hareket küçük aralıklarda yaklaşık 53,7–204,5 mm, 2,5 m ve üzeri aralıklarda ise yaklaşık 382,9 mm’dir. Ölçüm ipi gerginliği nominal olarak aralığa göre yaklaşık 5,3 ile 10 N arasında değişir. Bu değerler aralık tablosundan seçilir ve kesin devir sayısı her aralık için ayrıca belirtilir.

Yapılandırma seçenekleri

• Ölçüm ipi: S (paslanmaz çelik, standart), N (naylon kaplı paslanmaz çelik, yalnızca 2 m’ye kadar aralıklar) ve J (daha kalın naylon kaplı paslanmaz çelik, 2,5 m ve üzeri aralıklar)
• İp gerginliği: 1 (standart) veya 2 (azaltılmış; yalnızca 2 m’ye kadar aralıklar)
• İp çıkış yönü: üstten (standart), yandan sol, yandan sağ veya alttan
• Enkoder adaptörü: BEI H25D, Stegmann AG-626, Balluff BDG-61, Sick DRS60/DRS61, Hohner 0310, US Digital A2, Beckhoff M3000 gibi enkoder modellerine uygun adaptör plakaları

Gövde ve malzeme

2 m’ye kadar olan aralıklarda montaj tabanı anotlu alüminyum, gövde ise paslanmaz çelik ve anotlu alüminyumdur. 2,5 m ve üzeri aralıklarda montaj tabanı paslanmaz çeliktir; gövde, darbeye dayanıklı ve korozyona dirençli termoplastiktir. Ölçüm ipi 2 m’ye kadar aralıklarda naylon kaplı paslanmaz çelik, daha uzun aralıklarda paslanmaz çeliktir.

Nerelerde kullanılır?

UniMeasure HXLR, endüstriyel otomasyon, makine pozisyon kontrolü ve ölçüm sistemlerinde lineer hareketin dijital olarak izlenmesi gereken uygulamalar için uygundur. Sisteminizde zaten belirli bir döner enkoder kullanılıyorsa veya enkoder tipini kendiniz seçmek istiyorsanız bu modül uygun bir yol sunar.

Sisteme entegrasyon ve alternatifler

Enkoder, modüle adaptör plakası ve mil kaplini ile bağlanır; O-ring conta bağlantıyı sızdırmaz tutar. Çıkış sinyali ve arayüz tamamen seçilen enkodere bağlıdır. Enkoder ile birlikte tek gövdede hazır çıkış isteyen uygulamalar için FX Serisi Kompakt İpli Pozisyon Sensörü ve HX Serisi Dış Ortam İpli Pozisyon Sensörü incelenebilir. Diğer çözümler için İpli Encoder ve Deplasman Sensörleri kategorilerine bakabilirsiniz. Ürün, ABD merkezli sensör üreticisi UniMeasure tarafından geliştirilir.

Ölçüm aralığınıza, ip ve enkoder adaptörü tercihinize uygun HXLR serisi lineer döner çevirici modülü yapılandırması için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
