8739 Hat İçi Amplifikatörlü LVDT Deplasman Sensörü

8739 endüktif deplasman sensörü, doğrusal deplasmanları ve ek ekipmanlarla deplasmana dönüştürülebilen tüm mekanik değişkenleri (basma ve çekme kuvvetleri, gerinim, tork, titreşim gibi) ölçmek için kullanılır. Sensör gövdesi, yalnızca 8 mm dış çapa sahiptir ve bu sayede sınırlı alanlara entegrasyon için özellikle uygundur.

Çalışma Prensibi

Silindirik paslanmaz çelik gövde, bir diferansiyel transformatör (LVDT) içerir. Bu transformatör, bir primer ve iki sekonder bobinden ve eksenel olarak hareket eden bir palet armatüründen (çekirdek) oluşur. Çekirdeğin hareketi, bobinlerin manyetik indüksiyonunu değiştirir. Hat içi taşıyıcı frekans amplifikatörü, deplasmanı doğrudan orantılı elektriksel DC gerilime dönüştürür. Sensör, bir prob olarak tasarlanmıştır; bir yay, prob ucunu ölçüm aralığı içinde hedefe doğru bastırır. Bir körük, prob bilyesinin mekanik kılavuzunu kir ve sıçrayan sudan korur.

Öne Çıkan Özellikler

• Ölçüm aralığı: 0 … 1 mm, 0 … 2 mm, 0 … 5 mm, 0 … 10 mm, 0 … 25 mm (dönüş yaysız)
• Çıkış sinyali: 0 … 10 V, 0 … 5 V, ±5 V, 4 … 20 mA, 10 … 0 V, 5 … 0 V, LVDT
• Koruma sınıfı: IP60 (opsiyonel IP65)
• Çalışma sıcaklığı: -20 … +80 °C
• Besleme gerilimi: 13,5 … 28 VDC
• Elektriksel bağlantı: Ekranlı PVC kablo
• Dönüş yayı: Evet

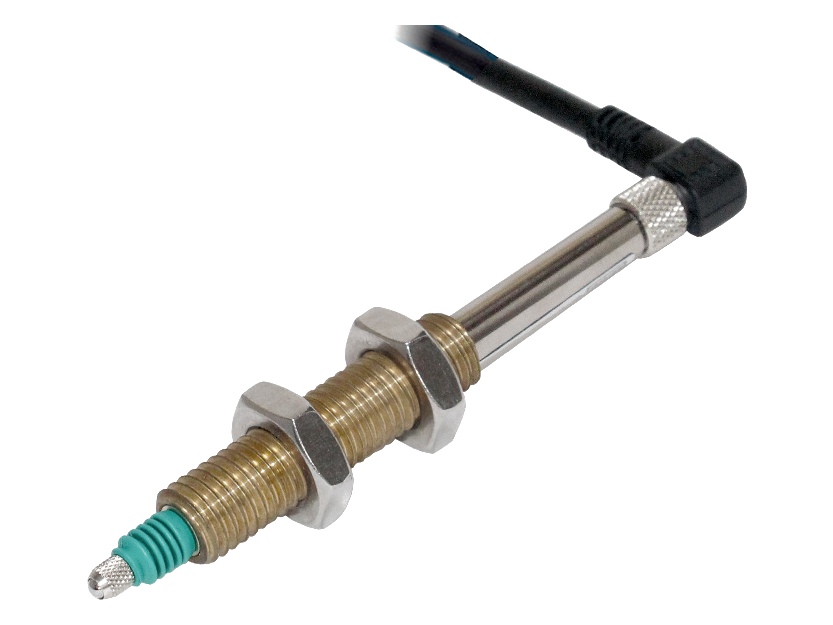

• Opsiyonlar: Bağlantı dişi M12 x 1,75 ile, prob ucu yapıştırılmamış
• Özel özellikler: Sensör çapı 8 mm, hat içi amplifikatörlü veya amplifikatörsüz versiyon, titreşime dayanıklı ve aşınmasız

Kullanım Alanları

Tipik uygulama alanları, yerden tasarruf gerektiren yapılarda deplasman ve gerinim ölçümleridir.

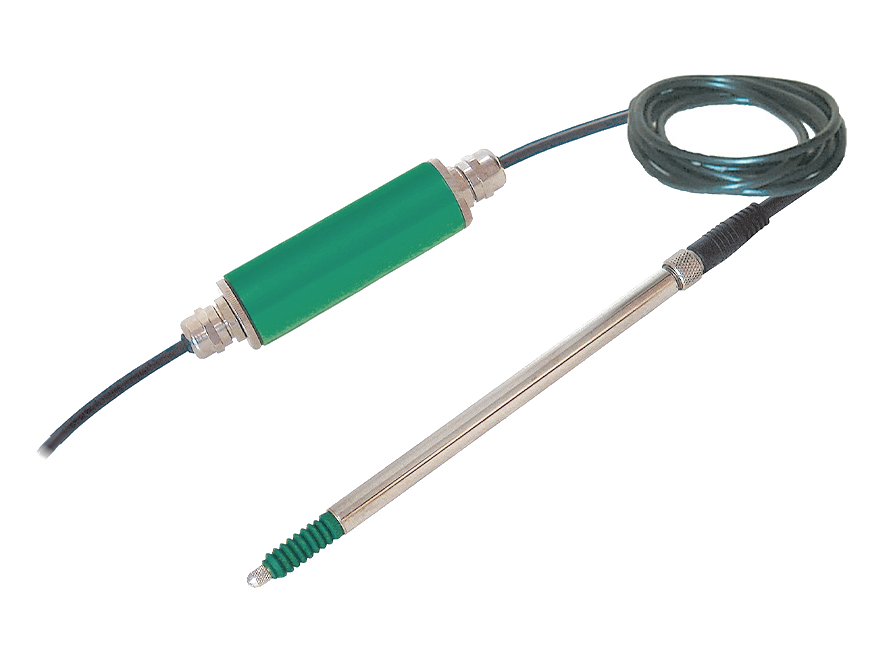

Hat içi ölçüm amplifikatörlü versiyonda, sensör gövdesi uyarma ve ölçüm sinyalinden galvanik olarak izole edilmiştir. Yanal kuvvetler, dayanıklılığı azaltır.
