LX Serisi Hafif İpli Pozisyon Sensörü

LX serisi hafif ipli pozisyon sensörü, ölçüm ipinin zemberekle geri sarıldığı, plastik gövdeli kompakt bir doğrusal pozisyon (deplasman) sensörüdür. İp hareketli parçaya bağlanır; ipin çekilme miktarı bir potansiyometre ya da enkoder aracılığıyla elektrik sinyaline dönüştürülür. UniMeasure LX ailesi kuru ortamlarda hafif ve orta yük uygulamaları için tasarlanmıştır; 85 g ağırlığı ve küçük boyutu sayesinde özellikle yüksek hacimli OEM kullanımında öne çıkar.

LX serisi hafif ipli pozisyon sensörü hangi çıkış seçenekleriyle sunulur?

Aile, aynı gövde üzerinde üç farklı model grubundan oluşur. Çıkış tipi, bağlanacağınız ölçüm sistemini belirler:

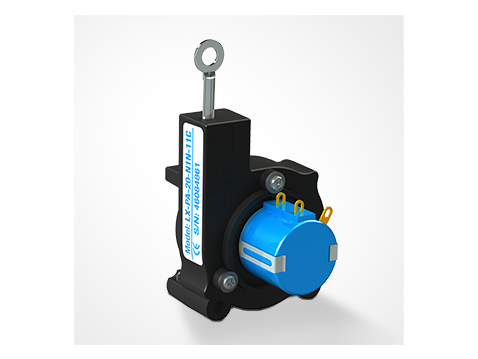

• LX-PA (oransal gerilim çıkışı): Hassas potansiyometreli gerilim bölücü devre kullanır; çözünürlük esasen sonsuzdur. 50 mm ile 1250 mm arasında 11 ölçüm aralığı vardır. Standart potansiyometre değeri 1 kΩ’dur, 5 kΩ ve 10 kΩ seçenekleri de bulunur. 1 VDC beslemede nominal çıkış 50 mm aralıkta 18,5 mV/mm, 1250 mm aralıkta 0,8 mV/mm düzeyindedir; gerçek çıkışı bulmak için bu değer uygulamadaki besleme gerilimiyle çarpılır. Besleme en fazla 30 V AC veya DC olabilir. Lineerlik 50–120 mm aralıklarda ±%1, 250–640 mm aralıklarda ±%0,5, 750–1250 mm aralıklarda ±%0,25 tam skaladır; tekrarlanabilirlik ±%0,03’tür. Bağlantı lehim terminallerinden yapılır; potansiyometre kapağı ve elektrik kablosu opsiyoneldir.
• LX-EP2 (TTL kuadratür enkoder): Algılama elemanı optik artımlı enkoderdir. Çıkış, kuadratürde iki kanallı, TTL seviyeli, açık kollektörlü ve tek uçlu kare dalgadır. Besleme 5,00 ± 0,25 VDC, akım en fazla 30 mA’dir. Bağlantı 1,25 mm aralıklı 4 pinli Molex konnektörle yapılır. 250 mm ile 1250 mm arasında yedi aralık sunulur; lineerlik ±%0,10, tekrarlanabilirlik ±%0,015 tam skaladır. Çözünürlük aralığa göre 1,98 ile 4,46 sayım/mm arasındadır (tekli sayma modunda); kuadratür x4 sayma yapabilen arayüz elektroniği ile bu değer dört katına çıkarılabilir.
• LX-EM (Hall etkili dijital çıkış): Temassız Hall etkili manyetik algılama kullanır. Standart çıkış, 7272 entegreli push-pull hat sürücüsüdür; kanal başına 20 mA’e kadar akım verebilir ve çekebilir. İki kanallı (A, B) veya dört kanallı (A, B, A0, B0) yapılandırma seçilebilir. Besleme 4,9–28 VDC, akım en fazla 50 mA’dir; 5 VDC beslemede çıkış RS-422A uyumludur. 16″ (406 mm) ve 50″ (1250 mm) aralıkları için çözünürlük sırasıyla 454 sayım/inç (17,87 sayım/mm) ve 201,6 sayım/inç (7,94 sayım/mm) değerindedir. Lineerlik ±%0,10, tekrarlanabilirlik ±%0,015 tam skaladır.

Öne çıkan özellikler

• Termoplastik gövde, 85 g ağırlık, IP40 (NEMA 1) koruma sınıfı
• Ömür: LX-PA için 125.000 ile 1.000.000, LX-EP2 ve LX-EM için 1.000.000 ile 2.000.000 tam strok çevrimi (aralığa göre)
• Ölçüm ipi: Ø0,45 mm naylon kaplı paslanmaz çelik (standart) veya Ø0,4 mm paslanmaz çelik
• Nominal ip gerilimi aralığa göre 1,7 N ile 4,4 N arasındadır
• Çalışma sıcaklığı LX-PA için -25 ile +75 °C, LX-EP2 ve LX-EM için -20 ile +75 °C; nem en fazla %95 BN (yoğuşmasız)
• Titreşim dayanımı LX-PA için 15 G, LX-EP2 ve LX-EM için 5 G; şok dayanımı 50 G
• Üç farklı elektrik çıkış (konnektör) konumu seçeneği; LX-PA ve LX-EM için 150 mm kısa kablo ile 1–5 m kablo uzunlukları, kablo ucunda konnektörsüz, karşıt konnektörlü veya karşıt konnektörsüz seçenekler

Montaj ve aksesuarlar

Gövde, Ø4 mm’lik iki montaj deliğiyle yüzeye sabitlenir. UniMeasure LX sensörünü yüzeye dik monte etmek için dik açılı montaj braketi, hızlı kurulumlar için 360° dikey ve 245° yatay eksende dönebilen ve kilitlenebilen iki eksenli döner taban sunulur. UniMeasure LX sensörünün ölçüm noktasından uzağa yerleştirilmesi gerektiğinde yardımcı ip uzatma kiti kullanılabilir; kit, montaj sırasında ip boyunu ayarlayabilmek için ucu açık biçimde de temin edilir.

Nerelerde kullanılır?

LX serisi hafif ipli pozisyon sensörü, küçük aktüatörlerin strok takibi, kapak ya da tabla hareketinin ölçümü gibi kuru ortamdaki hafif yüklü doğrusal hareketlerde kullanılabilir. Maliyetin ve ağırlığın belirleyici olduğu seri üretim ürünlerine gömülü ölçümlerde plastik gövde ve düşük kütle avantaj sağlar.

Sisteme entegrasyon ve seçim

LX-PA çıkışı gerilim bölücü olduğundan analog gerilim girişine doğrudan bağlanır. LX-EP2 ve LX-EM çıkışları kuadratür sinyal verdiğinden, bunları okumak için kuadratür sayıcı girişi olan bir ölçüm sistemi ya da kontrolcü gerekir. Hat sürücü çıkışlı LX-EM, 5 VDC beslemede RS-422A uyumlu girişlerle kullanılabilir.

Ürün üreticisi UniMeasure, LX ailesini IP40 koruma sınıfıyla kuru ortamlar için konumlandırır. Islak ortamda kullanım gerekiyorsa JX Serisi Islak Ortam İpli Pozisyon Sensörü, dış ortam için HX Serisi Dış Ortam İpli Pozisyon Sensörü daha uygun bir başlangıç noktasıdır. Diğer çekme telli seçenekleri İpli Encoder kategorisinde inceleyebilirsiniz.

Strok boyunuza, çıkış tipinize ve UniMeasure LX model seçeneklerine uygun konfigürasyon için, LX serisi hafif ipli pozisyon sensörü hakkında Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
