8744 Uzun Stroklu Endüktif Deplasman Sensörü

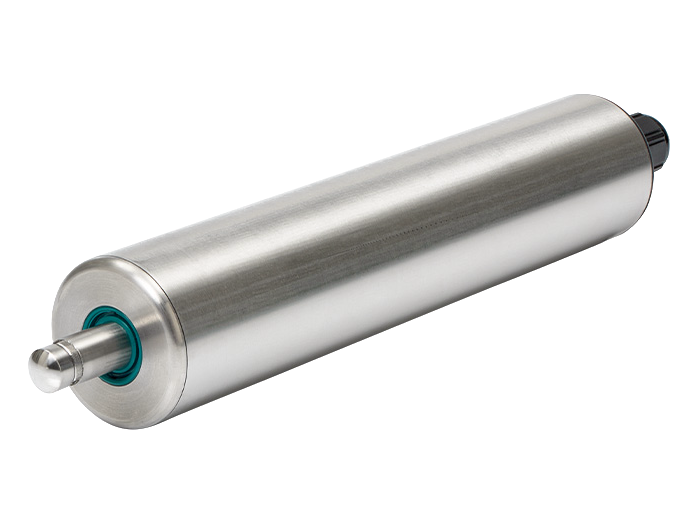

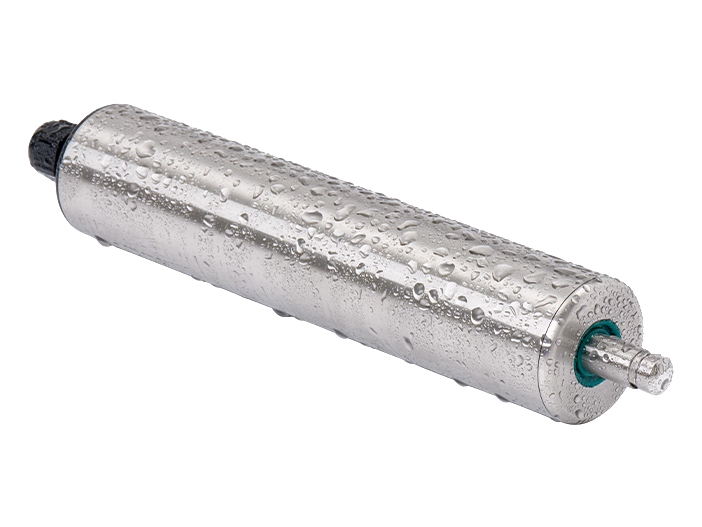

8744 uzun stroklu endüktif deplasman sensörü, Burster’in geniş ölçüm aralıklarını hassas biçimde çözmesi ve sağlam bir yapıda olması gereken uygulamalar için geliştirdiği endüktif bir konum sensörüdür. Standart aralıklar 0…50 mm ile 0…800 mm arasındadır; talep üzerine 0…5 mm ile 800 mm arasında özel aralıklar da hazırlanabilir. Gövde paslanmaz çeliktir, dış çapı 35 mm’dir ve IP67 koruma sınıfı konnektör tipine bağlıdır. Burster 8744 sensörü -40 °C ile +125 °C arasında çalışır.

8744 uzun stroklu endüktif deplasman sensörü ile neler ölçülür?

Burster 8744 sensörü, itme çubuğunun lineer hareketini ölçüm aralığıyla orantılı bir elektrik sinyaline çevirir. Standart aralıklar şunlardır:

• 0…50 mm
• 0…100 mm
• 0…200 mm
• 0…300 mm
• 0…500 mm
• 0…800 mm

Tam mekanik strok, ölçüm aralığına nominal 12 mm eklenir. Bunun 4 mm’si itme çubuğu hareketinin başında, 8 mm’si sonunda bulunur. Yaylı geri dönüşlü sürümlerde sondaki pay 1 mm’dir.

Öne çıkan özellikler

• Doğrusallık: 450 mm’ye kadar olan aralıklarda ±%0,25 F.S.; 10 mm ve üzeri aralıklarda opsiyonel olarak ≤ ±%0,1 F.S. 450 mm ve üzeri aralıklarda ±%0,5 F.S.; 450–600 mm arasında opsiyonel olarak ±%0,25 F.S.
• Sıcaklık bağımlılığı: en çok ±%0,01/K
• Tersine dönüş sapması (reverse span): %0,05 F.S.
• Çıkış sinyali: 0,5…9,5 V, 0,5…4,5 V veya 4…20 mA; talep üzerine özel çıkış sinyalleri; karakteristik değer toleransı nominal değerin ±%0,25’i
• Dalgalanma ve frekans cevabı: ripple < %0,02 F.S.; frekans cevabı -3 dB’de 10 kHz’in üzerinde
• Mekanik dayanım: IEC 68-2-6’ya göre 10 g’ye kadar titreşim, IEC 68-2-29’a göre 40 g’ye kadar darbe
• Ömür: 40 °C’de, sabit zemin kullanımında MTBF 350.000 saat
• EMC: DIN EN 61000-6-2 ve DIN EN 61000-6-3
• Sıcaklık aralığı: çalışmada -40…+125 °C (kısa süreli); sürekli kullanımda -20…+85 °C (ısı banyosuna termal kuplajla). Depolama -40…+125 °C

Elektriksel bağlantı ve besleme

Gerilim çıkışlı sürümlerde yük direnci en az 5 kΩ olmalıdır. Besleme çıkış sinyaline bağlıdır: 24 V DC nominal (13…28 V DC) veya 5 V DC nominal (4,5…5,5 V DC). 4…20 mA sürümü 24 V DC ile beslenir ve 0–300 Ω yük kabul eder. Nominal besleme akımı gerilim çıkışlı sürümlerde 10 mA, akım çıkışlı sürümde 32 mA’dir.

Hatalı bağlantıya karşı koruma sürüme göre değişir:

• 0,5…9,5 V sürümü: besleme hatları diyotla korunur; sinyal hattına en çok 0…12 V uygulanabilir.
• 0,5…4,5 V sürümü: ters polarite ve aşırı gerilime karşı korumasızdır. Akımı 50 mA’in altında sınırlamak hasar riskini azaltır.
• 4…20 mA sürümü: nominal gerilim içinde her türlü yanlış bağlantıya karşı korunur.

Bağlantı M12 konnektör (eksenel veya radyal) ya da metal kablo rakoru (eksenel veya radyal) ile yapılır. Kablo 1, 3 veya 5 m olabilir, müşteriye özel uzunluk da talep edilebilir. Kablo çapı 4 mm’dir ve enerji zincirinde kullanıma uygundur. Minimum bükülme yarıçapı kablo çapının 15 katıdır. Kablo ucunda açık damarlar, 9-pin Sub-D veya Burster masaüstü cihazlar için 12-pin yuvarlak konnektör seçilebilir.

Montaj ve mekanik seçenekler

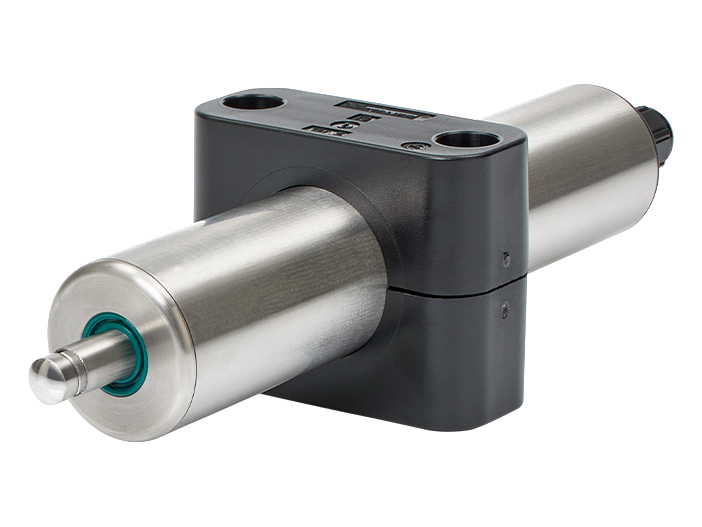

Burster 8744, gövde kelepçeleriyle, M5 dişli bağlantıyla veya bilyalı mafsal başlıklarıyla monte edilebilir. İtme çubuğu çapı 9,5 mm’dir. Mekanik seçenekler şunlardır:

• M5 dişli itme çubuğu, yaysız
• M5 dişli itme çubuğu, yay geri dönüşlü
• Kubbe uçlu prob, yay geri dönüşlü

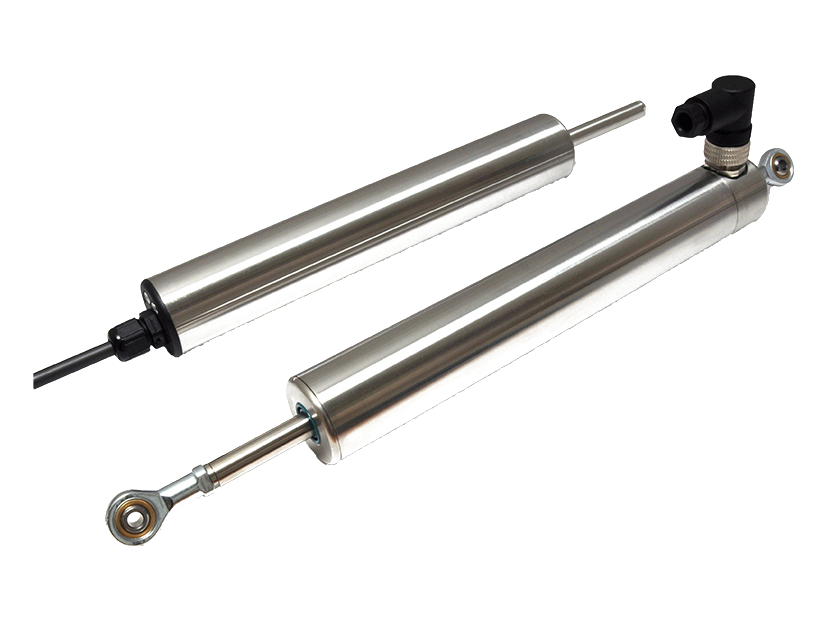

• Gözlü, küresel mafsallı itme çubuğu
• Hem itme çubuğunda hem sensör gövdesinde küresel mafsal

Yay geri dönüşü 300 mm’ye kadar olan aralıklarda sunulur. Yay sabiti 5 cN/mm’dir. Yay ön gerilimli olduğundan geri bırakma kuvveti kuvvet-strok diyagramına göre okunmalıdır. Bir plastik montaj bloğu teslimata dahildir. Ayrıca mafsal başlığı ve 3 m’lik 90° M12 bağlantı kablosu aksesuar olarak sunulur. Her sensörle birlikte linearite sapmasını, besleme gerilimini ve çıkış sinyalini içeren test ve kalibrasyon protokolü verilir.

Nerelerde kullanılır?

Üretici; özel makine ve tesis yapımı, yapı izleme (savak, temel vb.), ulaşım altyapısı (köprü, demiryolu sistemleri) ve statik ile dinamik yapısal gerilmelerin izlenmesini tipik uygulamalar olarak sıralar. 8744 uzun stroklu endüktif deplasman sensörü, çıkış sinyalleri sayesinde proses kontrol sistemlerine ve izleme noktalarına bağlanabilir.

Alternatifler

Daha kısa strok ve LVDT teknolojisi arıyorsanız 8742 Sağlam Endüktif Deplasman Sensörü ya da 8740 & 8741 DC/DC LVDT Deplasman Sensörü incelenebilir. Tüm seçenekler Lineer Deplasman – LVDT/LVIT kategorisinde yer alır. Ürün, Burster tarafından üretilir.

Ölçüm aralığı, çıkış sinyali, bağlantı ve mekanik opsiyon seçimi için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
