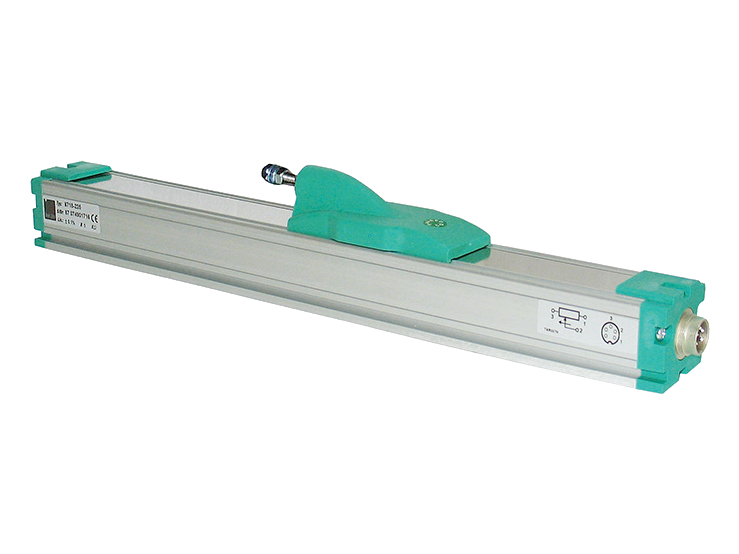

8718 Çubuksuz Potansiyometrik Lineer Cetvel
8718 modeli, uzun stroklu ölçümlerde yüksek çözünürlük ve doğrusallık sunan, çubuksuz potansiyometrik deplasman sensörüdür. Kompakt tasarımı sayesinde zorlu uygulamalar için idealdir.
- Ölçüm aralığı: 0 … 100 mm ile 0 … 2000 mm arası seçenekler
- Ayarlama hızı: 10 m/s’ye kadar
- Koruma sınıfı: IP40
- Çalışma sıcaklığı: -30 … +100 °C
- 5 pinli konnektör ile elektriksel bağlantı
Teknik Döküman : 8718_EN.pdf
8718 potansiyometrik deplasman sensörü, iletken plastik direnç yolu üzerinde çalışan, doğrudan ve mutlak uzunluk ölçümü için tasarlanmıştır. Vidalı mil, tel veya kablo bağlantıları gibi dönel-hareket dönüştürücülere gerek duymadan, yüksek çözünürlük ve doğrusallıkla uzun stroklu ölçümler yapılabilir.
Çalışma Prensibi
Sensör, bir direnç yolu üzerinde hareket eden bir fırça ile potansiyometrik prensibe göre çalışır. Direnç yolları, düşük sürtünme, düşük stick-slip eğilimi, aşınma direnci ve uzun süreli kararlılık için özel işlemlerle ayarlanmıştır. Titreşim sönümlü fırça, hafif titreşimlerde ve 10 m/s’ye kadar ayarlama hızlarında net sinyal sağlar.
Öne Çıkan Özellikler
- Kompakt tasarım, çubuksuz yapı
- Yüksek çözünürlük ve doğrusallık
- Düşük sürtünme ve aşınma direnci
- Manyetik olarak tutulan çelik bant ile boşluksuz koruma
- Alüminyum gövde sayesinde elektriksel girişim alanlarına karşı koruma
- Şebeke kesintilerinde ölçüm değerini korur
- Yanal kuvvetleri önleyen bilyeli kaplin
Kullanım Alanları
Uzunluk ve mesafe ölçümü gerektiren endüstriyel uygulamalar, makine otomasyonu, hidrolik sistemler ve test ekipmanları.
| Genel Özellikler | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
||||||||||
| Mekaniksel Özellikler | ||||||||||
|
||||||||||
| Sıcaklık Parametreleri | ||||||||||
|
||||||||||
| Elektriksel Özellikler | ||||||||||
|
||||||||||
| Performans | ||||||||||
|
||||||||||
Teknik Döküman
Teknik Döküman : 8718_EN.pdf
