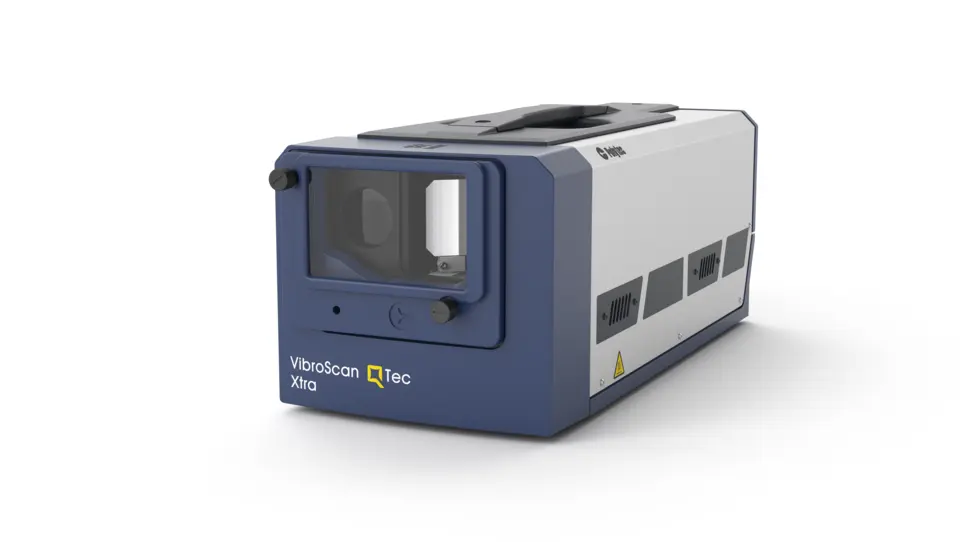

VibroScan QTec Xtra, Polytec’in patentli QTec® çok yollu interferometre teknolojisini 1.550 nm SWIR lazerle birleştiren, temassız ve tam alan ölçüm yapan bir tarayıcı lazer Doppler vibrometresidir. Yüzeye hiçbir sensör yapıştırmadan yüzlerce ya da binlerce noktayı otomatik tarar; çalışma sapma şekillerini (ODS) ve özmodları NVH, akustik, yapısal dinamik, ultrason, FEM doğrulama ve tahribatsız muayene için harita hâlinde çıkarır.
VibroScan QTec Xtra ile neler ölçülür?
- Ölçülen büyüklükler: titreşim hızı, yer değiştirme ve ivme; çıkış kanalı aralarında anahtarlanabilir
- Frekans bandı: DC’den 32 MHz’e kadar (200 kHz standart; 6, 12 ve 32 MHz seçenekleri)
- Hız aralığı: 1 mm/s’den 30 m/s’ye kadar (15 m/s standart, 30 m/s seçenek); en iyi hız çözünürlüğü 4 nm/s/√Hz
- Yer değiştirme çözünürlüğü: 0,1 pm/√Hz’in altında; maksimum ivme 10.000 km/s²
- Çalışma mesafesi: yaklaşık 125 mm’den 100 m’ye kadar; ölçüm alanı 10 m²’nin üzerinde, yakın çekim ünitesiyle mikrometre ölçeğine iner
QTec® teknolojisi: tüm yüzeylerde yüksek sinyal kalitesi

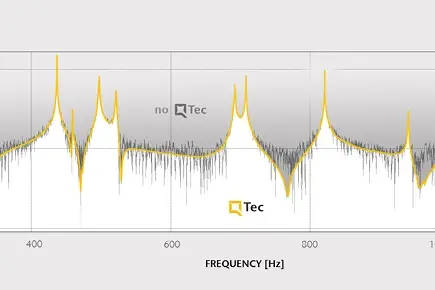

Klasik tek dedektörlü vibrometrelerde yüzeydeki speckle (benek) deseni zamanla dalgalanır ve karanlık benekler sinyal kaybına yol açar. QTec® interferometre aynı noktayı birden fazla bağımsız kanaldan izler; FPGA tabanlı sinyal işleme her an en iyi kanal kombinasyonunu seçer (reception diversity). Sonuç, koyu, biyolojik, dönen veya hareketli nesnelerde bile kararlı bir titreşim sinyali ve 10.000 mm/dropout optik sinyal sağlamlığıdır (OSR). Polytec, aynı ölçümün QTec® ile 10 kata kadar daha hızlı tamamlandığını belirtir. SWIR dalga boyu geliş açısına ve yüzey türüne karşı duyarsızdır; bu da uzak hedeflerde ve açılı ölçümlerde avantaj sağlar.
Öne çıkan donanım özellikleri
- Tek gövdede tarayıcı, Full HD kamera (120x zoom, 30x optik), dijital geniş bantlı dekoder, veri toplama ve sinyal üreteci; 187 x 391 x 177 mm, 10,2 kg
- 50° × 40° tarama açısı, 0,0008°’nin altında açısal çözünürlük, saniyede 50 tarama noktası, 512 × 512 standart nokta yoğunluğu
- Lazer: 1.550 nm görünmez ölçüm lazeri (Sınıf 2) ve 5 kademede kısılabilen 520 nm yeşil pilot lazer; 3 örtüşen ışınla 4 µm’nin altında lazer noktası
- Tarayıcıya bağlı LiDAR mesafe sensörüyle geometri ölçümü (PSV-G-700 yüksek hassasiyetli geometri tarayıcısı)
- Bağlantılar: 1 BNC titreşim çıkışı (16 bit, 960 MS/s), 1 BNC sinyal üreteci çıkışı (32 MHz’e kadar, ±2 V), 2 BNC referans girişi (200 kHz, IEPE/TEDS, 24 bit), tetik/gate/enkoder girişi; isteğe bağlı PSV-F-700 ön uçla 13 referans kanalı ve ±10 V üreteç çıkışı
- Çalışma sıcaklığı -10 °C … +40 °C (fansız pasif soğutma; +45 °C seçeneği), tipik güç tüketimi 70 W’ın altında
- Kasaya sığan, uçak bagajında taşınabilen kompakt tasarım; VibroLink Ethernet arayüzüyle dizüstü bilgisayara veri aktarımı ve otomasyon
PSV yazılımı ve otomasyon

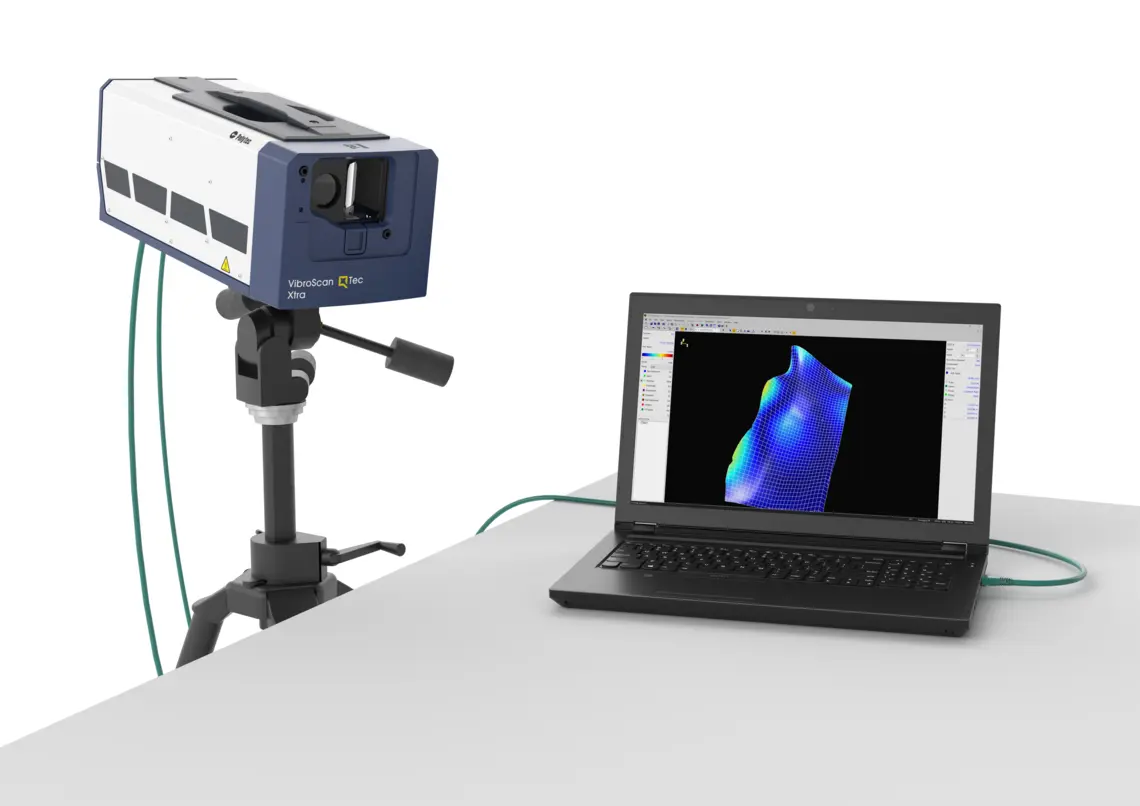

Sistem, PSV yazılımı yüklü yüksek performanslı bir dizüstü bilgisayarla teslim edilir. Yazılım adım adım kurulum rehberi sunar; ölçüm ızgarası yapay zekâ destekli nesne tanımayla otomatik oluşturulur ya da CAD/FEM geometrisinden (STL, OBJ, PLY, UFF) içe aktarılır. Sinüs, rastgele, chirp, burst ve sweep uyarım sinyalleri, MIMO ölçümleri için ilintisiz sinyaller, FFT ve zaman alanı analizi, FRF/H1/H2/koherans hesapları, sönüm eğri uydurma, Campbell ve şelale diyagramları standarttır. Sonuçlar 1D/3D animasyon, MP4/GIF ve UFF/ASCII/MEscope/ATFX formatlarında dışa aktarılır.
COM tabanlı API (Python, MATLAB, LabVIEW, C#), VBA makroları ve Linux/Windows için açık kaynak sürücüler sayesinde VibroScan QTec Xtra, hat sonu test standlarına ve RoboVib® Bench ile otomatik modal testlere entegre edilebilir. Yazılım güncellemeleri Polytec Update aracıyla çevrimiçi ya da çevrimdışı yüklenir.
Uygulama alanları
Deneysel modal analiz ve FE model doğrulama, akustik ve NVH ölçümleri, çalışma titreşimi analizi, ultrason ve tahribatsız muayene başlıca kullanım alanlarıdır. Ölçek, birkaç santimetreden birkaç metreye uzanan makro nesnelerden kamera modülleri, MEMS mikrofonlar ve bağlantı telleri gibi mikro yapılara kadar iner; PSV-A-711 mikroskop uzantısı 2 µm’nin altında lazer noktası sağlar. Havacılık, otomotiv, elektronik ve yarı iletken, malzeme araştırmaları ile biyoloji ve tıp sektörlerinde kullanılır.
Seçenekler ve ilgili ürünler
Üç adet VibroScan QTec Xtra, senkronizasyon hub’ı görevi gören ön uçla birleştirilerek VibroScan QTec Xtra 3D üç eksenli sisteme dönüştürülebilir. Görünür helyum-neon lazerle çalışan ve su içinden ölçüm yapabilen sürüm için VibroScan QTec Neo, tek nokta ölçümleri için VibroFlex, robotik otomatik modal analiz için RoboVib incelenebilir. Tüm sistemler Lazer Vibrometreler kategorisinde yer alır. Üretici Polytec, PSV-400 ve PSV-500 serileriyle tanınan tarayıcı vibrometre hattını VibroScan QTec ailesiyle yeni nesle taşımıştır.
Ölçüm nesnenize, mesafe ve bant genişliği gereksinimlerinize uygun Polytec VibroScan QTec Xtra yapılandırması, aksesuar ve yazılım seçenekleri için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
