VibroFlex TriMount, temassız üç boyutlu titreşim ölçümü için tasarlanmış modüler bir Polytec sistemidir. Sağlam bir sensör tutucuya yerleştirilen üç VibroFlex Compact ölçüm başlığı, her biri güçlü bir VibroFlex Connect+ ön ucuyla çalışır; üç lazer ışını aynı noktaya farklı yönlerden odaklanır ve VibSoft-PRO yazılımı üç ham titreşim sinyalini Kartezyen x, y ve z bileşenlerine dönüştürür. DC’den 32 MHz’e kadar bant genişliğiyle en yüksek zaman çözünürlüğünü sunar; tam 3D sistem ya da üç bağımsız tek nokta vibrometre olarak kullanılabilir.
VibroFlex TriMount sistem yapısı
- 3 × VibroFlex Connect+ ön uç: DC – 32 MHz geniş bant; yeni nesil FPGA tabanlı sinyal işleme ham ölçüm verisini yer değiştirme, hız ve ivmeye çözer
- 3 × VibroFlex Compact sensör başlığı: yüksek optik duyarlılık, dar test düzeneklerine uygun küçük gövde; sensör tutucuya kolayca takılır. Başlıklardan biri numuneyi gören entegre HD+ kamerayla donatılır ve en üste monte edilir

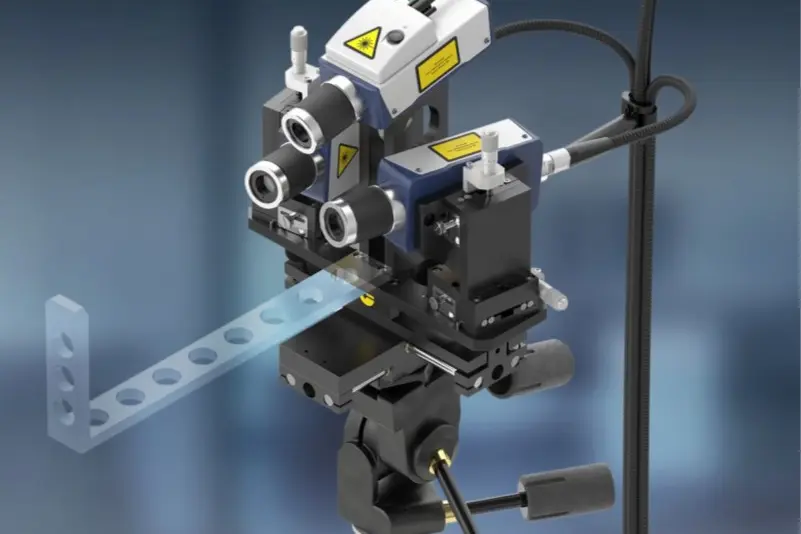

- Sensör tutucu: ölçüm konumu için 3 eksenli ince ayar, her lazer için ince ayarlayıcılar, çıkarılabilir lazer hizalama aracı, sensör kablolarının güvenli sabitlenmesi, tripod için hızlı bağlantı plakası; VibroFlex Compact ve VibroOne ile uyumlu
- VibSoft-PRO veri toplama: üç titreşim sinyalini x, y, z yönlerine dönüştürür; zaman ve frekans alanında analiz için kapsamlı araç kutusu içerir
Öne çıkan özellikler
- Gerçek 3D temassız titreşim ölçümü: düzlem dışı ve düzlem içi bileşenler aynı anda
- İnce ayar ve kamera ile hassas lazer konumlandırma; belirsizlik içermeyen ölçüm verisi için üç ışının kolay ve kesin hizalanması
- En yüksek bant genişliği ve zaman çözünürlüğü (32 MHz)
- HD+ kamera ile ölçüm kurulumunun basitleşmesi ve test dokümantasyonu
- Gerçek ivme, hız ve yer değiştirme ölçümü; VibSoft-PRO ile kullanıma hazır
- Çok yönlü kullanım: araştırma ve ürün geliştirmeden ekonomik kalite kontrolüne kadar, 3D ya da üç ayrı 1D sistem
Uygulama alanları
VibroFlex TriMount, sarsıcı (shaker) üzerindeki bir cihazın 3D titreşim analizi gibi tipik laboratuvar düzeneklerinde; malzeme testlerinde gerinim ölçümünde, tıbbi aletlerin geliştirilmesinde, ultrasonik cihaz ve teknolojilerin testinde, işitme teknolojisi geliştirmede, tüketici elektroniği performans doğrulamasında ve tel bağlama (wire bonding) gibi elektronik montaj süreçlerinde kullanılır. Hedef sektörler akustik ve ultrason, otomotiv, elektronik ve yarı iletken ile haptik ve tıp alanlarıdır.
Sıcak çalışan egzozlar, dönen yüzeyler, su altındaki nesneler, hassas yapılar ve ultrasonik cihazlar gibi temaslı sensörün uygulanamadığı ölçümler temassız lazer Doppler vibrometresiyle mümkün olur. Endüstriyel araştırma ve geliştirmede aynı yöntem, otomobil gövdeleri ve uçak gövdelerinden silikon mikro makinelere ve sabit disk bileşenlerine kadar çok farklı boyuttaki nesnelerde kullanılır.
Ne zaman tercih edilir?
Yüzeyin yalnız birkaç noktasında, ancak üç eksende ve çok yüksek bant genişliğinde ölçüm gerekiyorsa VibroFlex TriMount, tarayıcı 3D sistemlere göre daha ekonomik ve daha hızlı kurulan bir çözümdür. Yüzlerce noktanın otomatik taranması, mod şekli haritaları ve FEM karşılaştırması gerekiyorsa tarayıcı sistemler tercih edilir. Mevcut VibroFlex Compact başlıkları ve Connect+ ön uçları olan kullanıcılar, sensör tutucu ve VibSoft-PRO ile sistemi 3D ölçüme genişletebilir.
Lazer Doppler vibrometri nasıl çalışır?
Hareket eden bir nesneden yansıyan ışığın frekansı, nesnenin hızıyla orantılı olarak kayar (Doppler kayması). Hız bilgisi ışığın frekansına kodlanır; yüksek hassasiyetli interferometre ve dijital dekoder elektroniği bu frekans kaymasını standart veri toplama sistemlerinin işleyebileceği bir gerilim sinyaline dönüştürür. Hız bilgisi yansıyan ışığın şiddetinden bağımsız olduğu için yöntem düşük yansıtıcılıktaki yüzeylerde de çalışır. Üç başlığın aynı noktayı üç farklı doğrultuda ölçmesiyle titreşim vektörünün tamamı elde edilir.
İlgili ürünler
Tek başlıklı modüler ölçüm için VibroFlex; yüzey üzerinde yüzlerce noktanın otomatik tarandığı 3D tam alan ölçümler için VibroScan QTec Xtra 3D; mikro sistemlerde düzlem içi hareket için MSA-600 Mikro Sistem MEMS Analiz Cihazı incelenebilir. Tüm seçenekler Lazer Vibrometreler kategorisinde yer alır; ayrıntılı teknik değerler üretici Polytec‘in VibroFlex TriMount ve VibroFlex Connect+ datasheet’lerinde yayımlanır.
Numunenize ve bant genişliği gereksiniminize uygun Polytec VibroFlex TriMount yapılandırması, sensör tutucu ve yazılım seçenekleri için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
