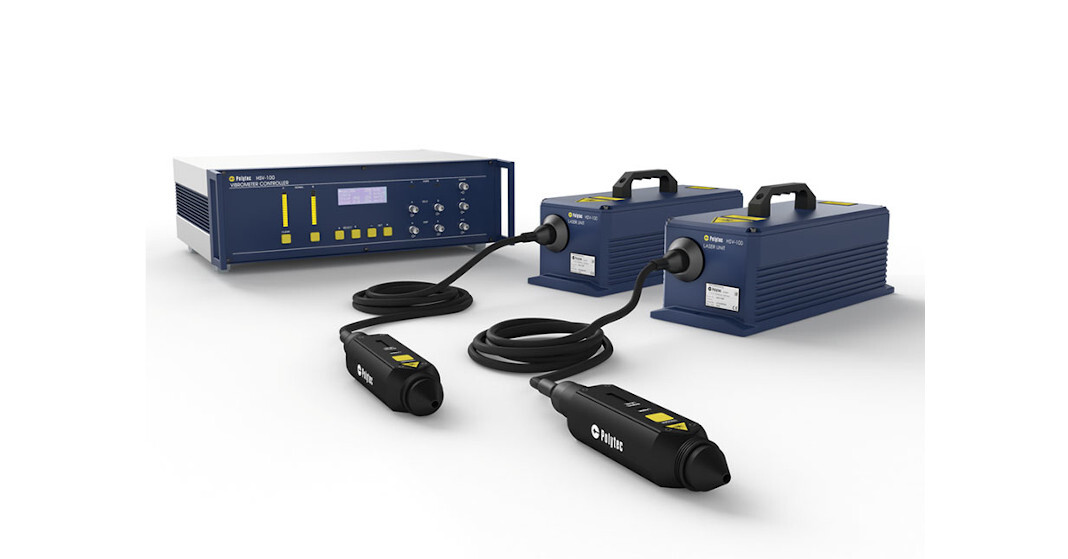

HSV-100 yüksek hızlı vibrometre, 40 m/s’ye kadar ulaşan hızlardaki hareketleri temassız ve gerçek zamanlı ölçen bir Polytec lazer Doppler vibrometresidir. Titreşim hızı ve yer değiştirme sinyallerini aynı anda üretir; diferansiyel iki ışınlı optik ölçüm yapısı test standının kendi hareketini kompanze ederek yalnız incelenen parçanın gerçek dinamiğini verir. İçten yanmalı motorlarda supap mekanizması dinamiği, darbe dayanımı analizleri, türbin kanatlarında ömür testleri ile patlama ve pyroshock gibi yüksek enerjili olayların izlenmesi için geliştirilmiştir.
HSV-100 yüksek hızlı vibrometre ile neler ölçülür?
- Hız aralığı: 40 m/s’ye kadar titreşim hızı; klasik vibrometrelerin ve temaslı sensörlerin sınırlarını aşan supap sıçraması (valve bounce), çarpma ve şok olayları
- Frekans bandı: 50 kHz standart, isteğe bağlı 250 kHz; kHz mertebesindeki supap sıçraması olayları güvenilir biçimde çözümlenir
- Ölçüm ilkesi: diferansiyel iki ışınlı optik ölçüm; örneğin supap kafası ile silindir kafasının hareketi aynı anda ölçülür ve yüksek çözünürlüklü fark sinyali supabın silindir kafasına göre gerçek hareketini yansıtır
- Çıkışlar: hız ve yer değiştirme sinyalleri eş zamanlı gerilim çıkışı olarak; sinyal seviyesi çıkışı ile ölçüm kalitesi izlenir ve kaydedilir
Öne çıkan özellikler
- Modern dijital dekoder teknolojisi: düşük gürültülü, bozulmasız gerçek hız ve yer değiştirme
- İzleme filtresi (tracking filter) zor yüzeylerde bile kararlı sonuç sağlar
- Kısıtlı alanlar için kompakt sensör kafası; ayarlanabilir çalışma mesafesi (değişken odak)
- IP64 koruma sınıflı sensör kafası, endüstriyel ortamlara uygun
- Görünür ölçüm noktasıyla “nişan al ve ölç” kullanımı; kontrolcü ön panelinde ve sensörde sinyal seviyesi göstergesi
- Göz güvenli Sınıf 2 lazer; büyük çalışma mesafesi tehlikeli bölgelerde cihazı korur

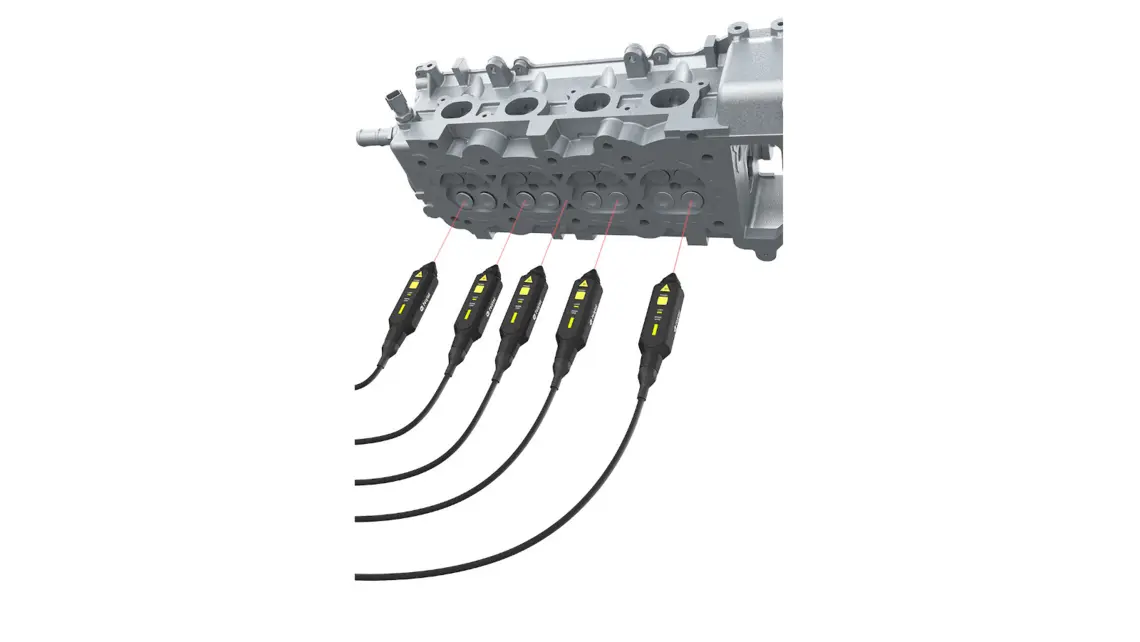

- İstenen sayıda HSV-100 birbirine bağlanarak doğru faz ilişkili senkron çok kanallı sistem kurulur; supaplar arasındaki zamanlama sorunları ortaya çıkar
- Yalnız gerilim sinyalleri kullandığı için mevcut veri toplama sistemlerine kolayca entegre olur
Uygulama alanları

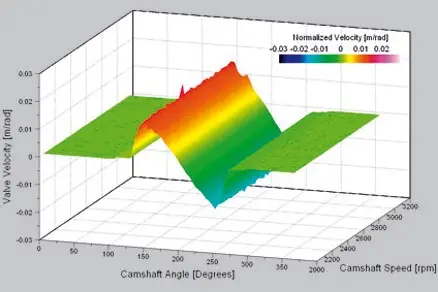

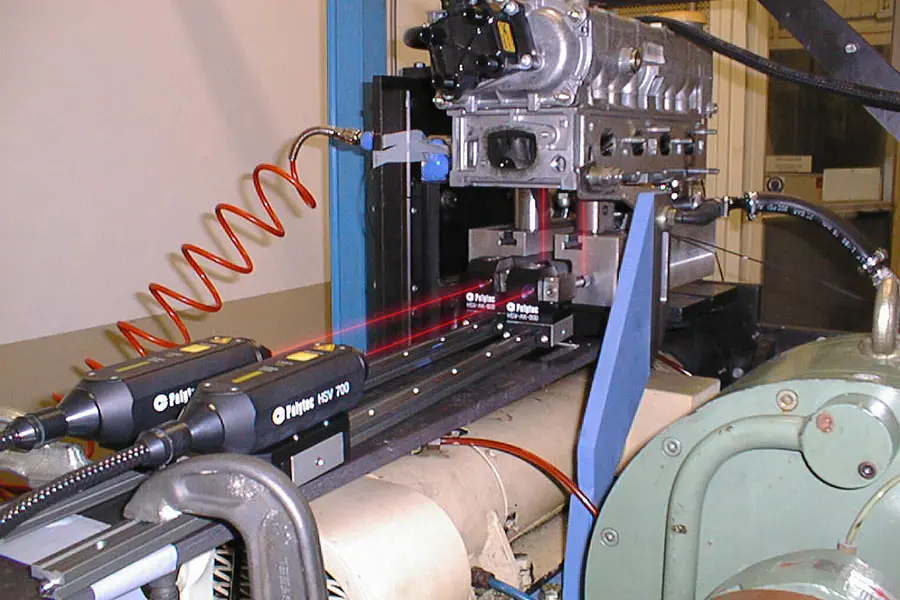

Modern içten yanmalı motorlar geniş bir yük aralığında enerji ve güç verimliliği için tasarlanır; supap yükselme eğrileri ve supap kapanma dinamiği bu tasarımın kritik verileridir. HSV-100 yüksek hızlı vibrometre, motor test standında farklı devirlerde supap yükselme eğrilerini karşılaştırmaya olanak verir; isteğe bağlı HSV-AK-800 ışın saptırma ünitesi (HSV-I-100-FF sensör kafasıyla) motor test standlarında kurulumu kolaylaştırır. Bunun dışında malzeme özelliklerinin değerlendirildiği darbe dayanımı analizleri, çalışma güvenilirliği testleri, türbin kanatlarında dayanıklılık testleri ile patlama ve pyroshock ölçümleri başlıca kullanım alanlarıdır. Hedef sektörler havacılık ve otomotivdir.
Ne zaman tercih edilir?
Temaslı ivmeölçerler yüksek hızlı supap ve darbe olaylarında kütle yüklemesi, montaj sorunları ve sınırlı hız aralığı nedeniyle yetersiz kalır; standart lazer vibrometrelerin hız aralığı ise genellikle birkaç m/s ile sınırlıdır. 10 m/s’nin üzerinde hızlar, diferansiyel ölçüm gerektiren bağıl hareketler ve birden fazla noktanın faz uyumlu izlenmesi söz konusuysa HSV-100 yüksek hızlı vibrometre doğru seçimdir. Yalnız yüksek bant genişliği (MHz mertebesi) ve küçük genlikler önemliyse genel amaçlı bir tek nokta vibrometre daha uygundur.
Aksesuarlar ve sisteme entegrasyon
Sensör kafası; VIB-A-P01, P02, P06 ve P07 tripoda monte edilebilen eğim ve konumlandırma tablaları, VIB-A-T02/T05 tripodlar ve VIB-A-T39 manyetik tabanlı esnek kol ile konumlandırılır. A-MIR serisi ayna setleri ve OFV-036-M pan/tilt ayarlı 25 mm ayna, erişimi zor noktalarda ışını yönlendirir; A-RET retro-yansıtıcı sarf malzemeleri (sprey, bant, folyo) zayıf yansıtan yüzeylerde sinyal-gürültü oranını artırır; A-LAG-0633 lazer hizalama gözlüğü kurulumu kolaylaştırır. Çıkış gerilim sinyalleri doğrudan veri toplama sistemlerine bağlanır; motor test sistemlerinde tork, devir ve basınç sinyalleriyle birlikte, aynı zaman ekseninde değerlendirilebilir.
İlgili ürünler
Daha düşük hızlarda ancak 24 MHz’e kadar bant genişliği gereken tek nokta ölçümleri için VibroFlex, dönen millerde açısal titreşim ölçümü için RLV-5500 Rotasyonel Lazer Vibrometre, üretim hattı ve izleme uygulamaları için IVS-500 Endüstriyel Lazer Vibrometre incelenebilir. Tüm seçenekler Lazer Vibrometreler kategorisinde yer alır; ayrıntılı değerler üretici Polytec datasheet’inde yayımlanır.
Supap dinamiği, darbe veya şok testinize uygun Polytec HSV-100 kanal sayısı, bant genişliği seçeneği ve aksesuar yapılandırması için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
