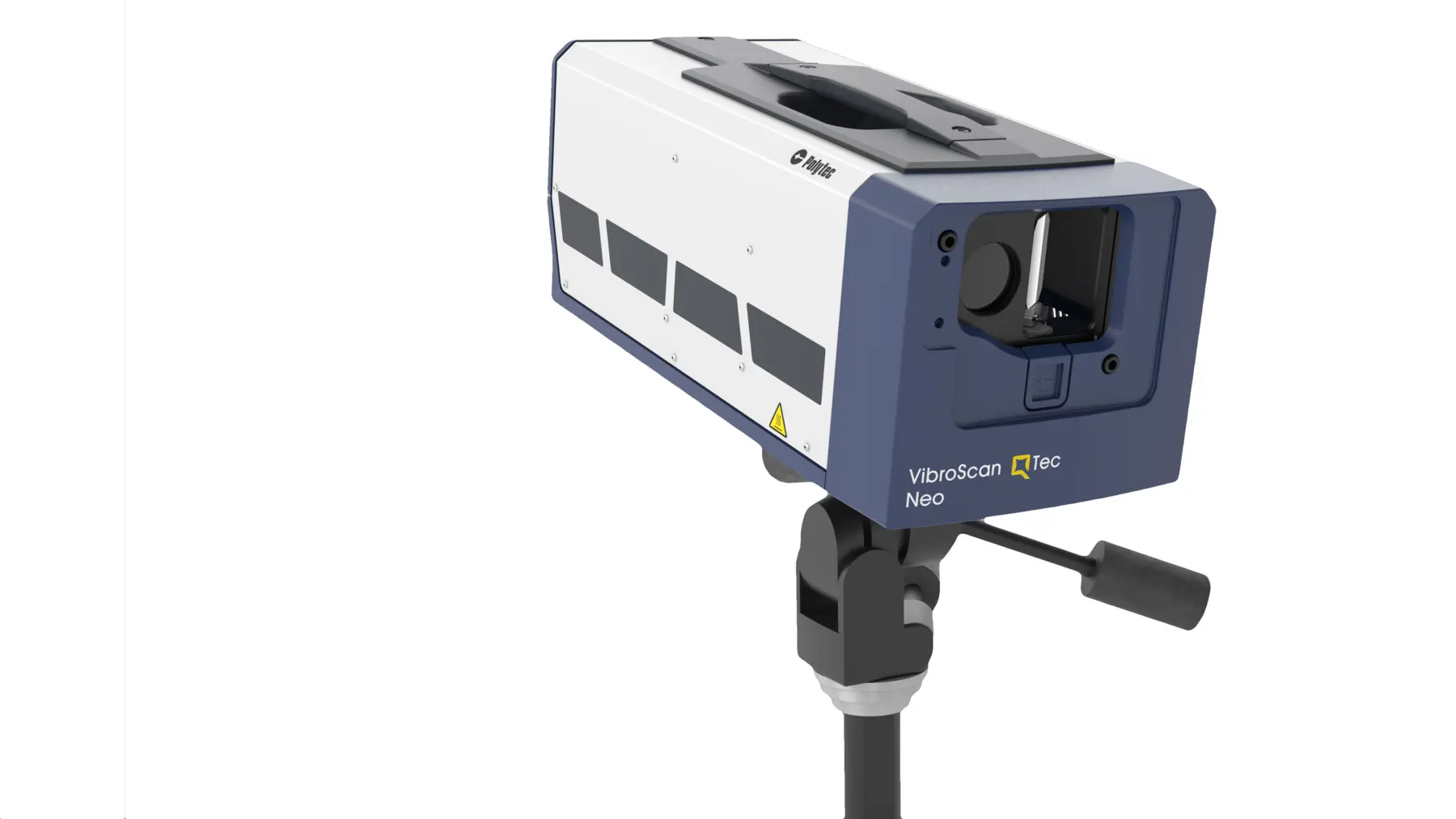

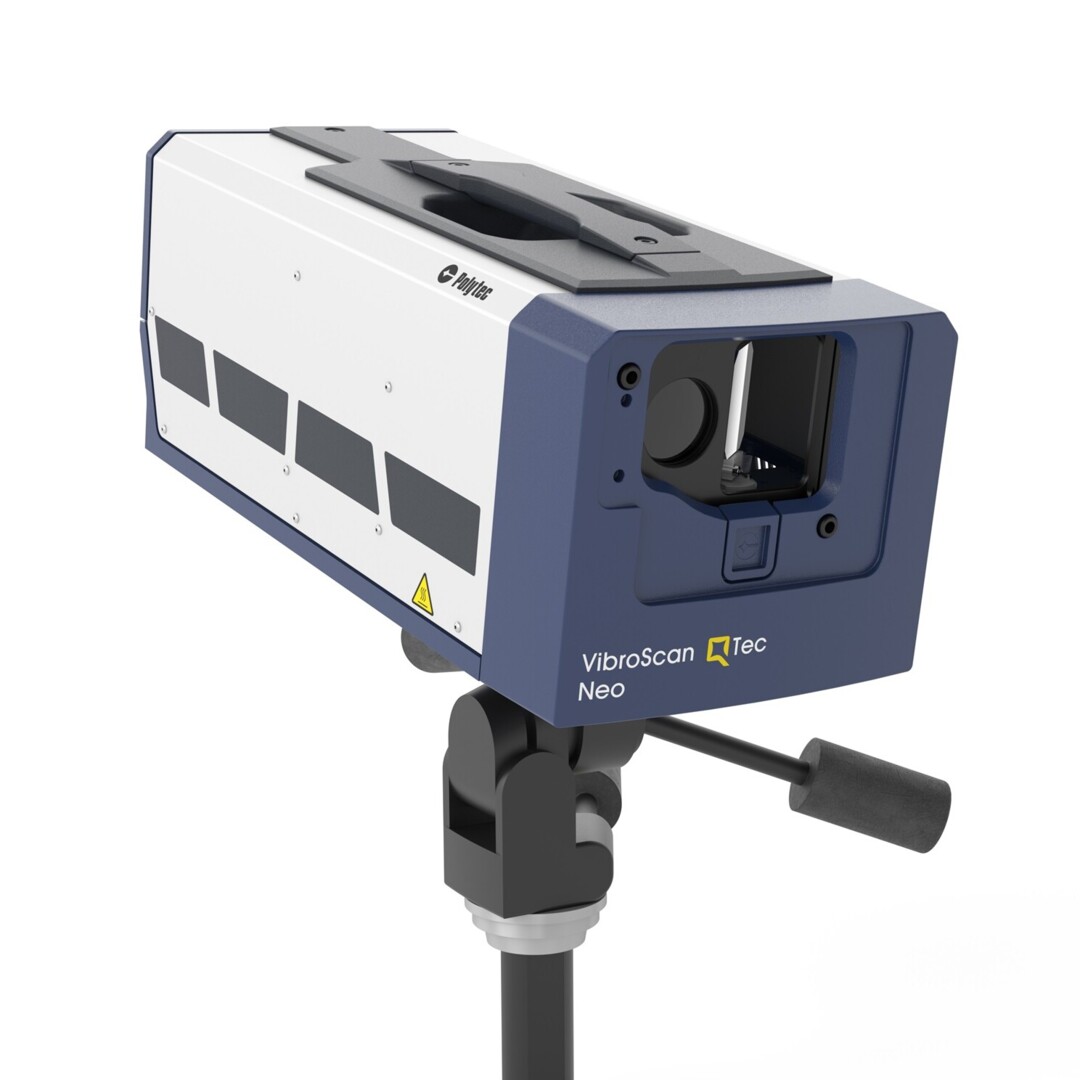

VibroScan QTec Neo, Polytec’in patentli QTec® çok yollu interferometre teknolojisinin ilk kez görünür helyum-neon lazerle uygulandığı temassız, tam alan tarayıcı lazer Doppler vibrometresidir. Kızılötesi Xtra lazerin aksine 633 nm kırmızı ışın su tarafından soğurulmaz; bu nedenle hidrofonlar, ultrason dönüştürücüler ve tıbbi cihaz bileşenleri su içinde ya da cam arkasında, havadaki kadar kolay ölçülür. Küçük ve keskin lazer noktası, en ince yapıların titreşimini DC’den 32 MHz’e kadar görüntüler.
VibroScan QTec Neo teknik özellikleri
- Lazer: 633 nm görünür HeNe ölçüm lazeri, 1 mW’ın altında güç, Sınıf 2; görünür olduğu için ayrı pilot lazer gerekmez
- Frekans bandı: DC – 32 MHz (yükseltilebilir); ölçülen büyüklükler hız, yer değiştirme ve ivme
- Hız aralığı: 1 mm/s – 12 m/s; en iyi hız çözünürlüğü 1,7 nm/s/√Hz, yer değiştirme çözünürlüğü 0,05 pm/√Hz’in altında, maksimum ivme 10.000 km/s²

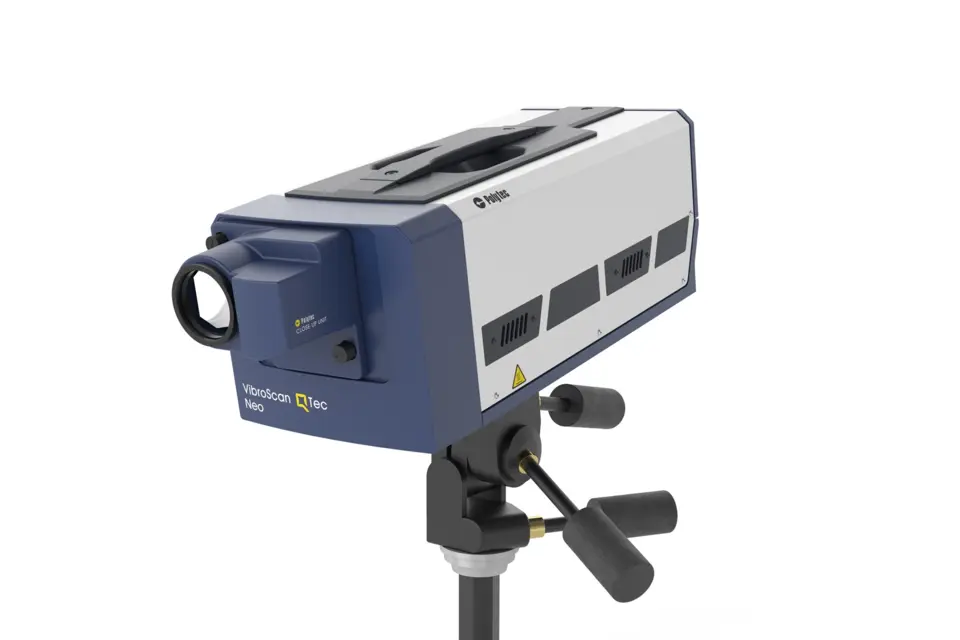

- Lazer noktası: PSV-A-711 mikroskop uzantısıyla 2 µm; PSV-A-710-Neo yakın çekim ünitesi ve PSV-A-CL-Neo-S01 mikro tarama lensleriyle paralaksız küçük parça ölçümü
- Çalışma mesafesi: 125 mm – 100 m; ölçüm alanı 10 m²’nin üzerinde
- Tarama: 50° × 40° tarama açısı, 0,0008°’nin altında açısal çözünürlük, saniyede 50 nokta, 512 × 512 standart ızgara; tarayıcıya bağlı otomatik odak sensörü
- Kamera: Full HD, 120x zoom (30x optik), 63,7° – 3,2° görüş açısı
- Sinyal işleme: çift FPGA, 960 MSample/s; OSR 10.000 mm/dropout; 3 kademeli sinyal optimizasyonu ve speckle izleme
- Bağlantılar: 1 BNC titreşim çıkışı (16 bit), 1 BNC sinyal üreteci çıkışı (32 MHz’e kadar, ±2 V; ön uç veya A-AMP-0001 yükselticiyle ±10 V), 2 BNC referans girişi (200 kHz, IEPE/TEDS, 24 bit), tetik/gate/enkoder girişi, Ethernet ve Wi-Fi; isteğe bağlı PSV-F-700 ön uçla 7 ek giriş
- Genel: 187 x 391 x 177 mm; -10 °C … +45 °C çalışma sıcaklığı (40 °C’ye kadar fansız pasif soğutma), tipik güç tüketimi 75 W’ın altında
Neden QTec® Neo?

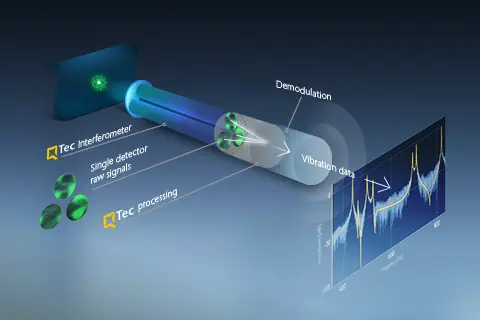

Tek alıcılı klasik vibrometrelerde yüzeydeki speckle deseni zamanla dalgalanır ve karanlık benekler gürültüye dönüşür. QTec® interferometre sinyali birden fazla bağımsız kanaldan aynı anda alır; ultra hızlı FPGA her an en iyi kombinasyonu seçerek koyu, biyolojik, dönen veya hareketli nesnelerde bile kararlı bir sinyal üretir. Polytec, bu sayede ölçüm süresinin 10 kata kadar kısaldığını belirtir. Neo sürümü bu kazanımı görünür lazerin avantajlarıyla birleştirir: nokta çıplak gözle görülür, hassas yapılarda hizalama kolaylaşır ve saydam ortamlar ölçüme engel olmaz.
Uygulama alanları

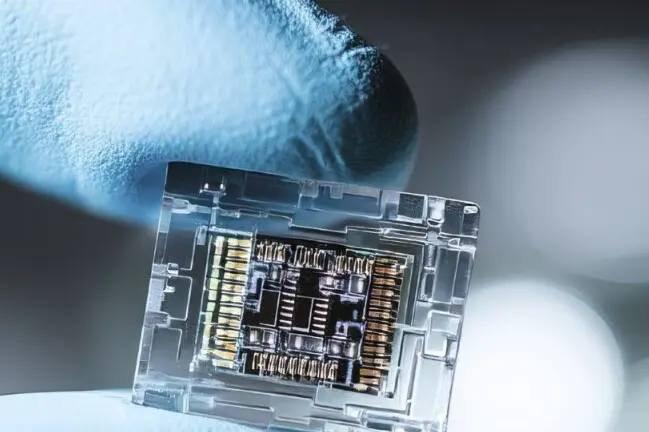

VibroScan QTec Neo özellikle mikro sistemler, elektronik ve tıbbi cihazlar için geliştirilmiştir: MEMS mikrofonlar ve sensör sistemleri, kamera modülleri, bağlantı telleri (wire bond), hidrofon kalibrasyonu, ultrason bileşenleri ve işitme teknolojileri. Bunun yanında deneysel modal analiz, akustik ve NVH ölçümleri, çalışma titreşimi analizi ve malzeme testlerinde de kullanılır. PSV-A-440 optik derotatörle 24.000 rpm’e kadar dönen parçalarda, PSV-A-430 akustik kapı ünitesiyle fren gıcırtısı gibi olay tetiklemeli ölçümlerde çalışabilir; PSV-A-HNeBF helyum-neon filtresi parlak yüzeylerde noktanın görünürlüğünü artırır.
Yazılım ve entegrasyon
Sistem, PSV yazılımı yüklü yüksek performanslı dizüstü bilgisayarla teslim edilir. Yapay zekâ destekli ölçüm ızgarası, CAD/FEM geometrisi içe aktarma (STL, OBJ, PLY, UFF), sinüs/rastgele/chirp/burst/sweep uyarım sinyalleri, MIMO için PCA ve kısmi koherans, FFT ve zaman alanı analizi, sönüm eğri uydurma, Campbell ve şelale diyagramları ile 1D/3D animasyonlar standarttır. Veriler açık SVD merkezi veri modelinde tutulur; UFF, ASCII, WAV, ATFX ve ME’scope formatlarında dışa aktarılır.
COM tabanlı API (Python, MATLAB, LabVIEW, C#), VBA makroları ve Linux/Windows için açık kaynak sürücüler, cihazın otomatik test düzeneklerine bağlanmasını sağlar; VibroLink Ethernet arayüzü veri aktarımının yanı sıra otomasyon arayüzü olarak da çalışır. Kompakt, hepsi bir arada gövde kasaya sığar ve uçak bagajında taşınabilir.
İlgili ürünler

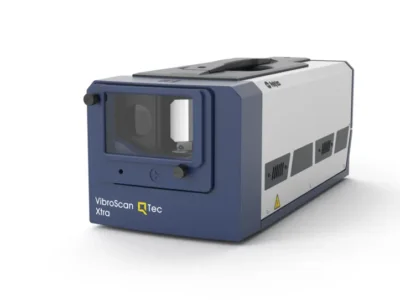

Uzun mesafeler, 30 m/s’ye varan titreşim hızları ve teknik yüzeylerde en yüksek optik duyarlılık için kızılötesi lazerli VibroScan QTec Xtra; üç eksenli tam alan ölçüm için VibroScan QTec Xtra 3D; MEMS ve mikro yapıların düzlem içi hareket ve topografi analizi için MSA-600 Mikro Sistem MEMS Analiz Cihazı incelenebilir. Tüm sistemler Lazer Vibrometreler kategorisinde yer alır; ayrıntılı değerler üretici Polytec datasheet’lerinde yayımlanır.
Ölçüm nesnenize ve ortam koşullarınıza uygun Polytec VibroScan QTec Neo yapılandırması, aksesuar ve yazılım seçenekleri için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
