VibroScan QTec Xtra 3D, aynı ölçüm noktasını üç farklı yönden izleyen üç senkronize tarayıcı lazer Doppler vibrometresiyle titreşimin x, y ve z bileşenlerini temassız ve tam alan olarak ölçen Polytec sistemidir. Patentli QTec® çok yollu interferometre ve 1.550 nm SWIR lazer, yüksek geliş açılarında bile düşük gürültülü düzlem içi veri sağlar; PSV yazılımı üç lazer ışınını hizalar ve sonuçları doğrudan FEM koordinat sistemine aktarır.

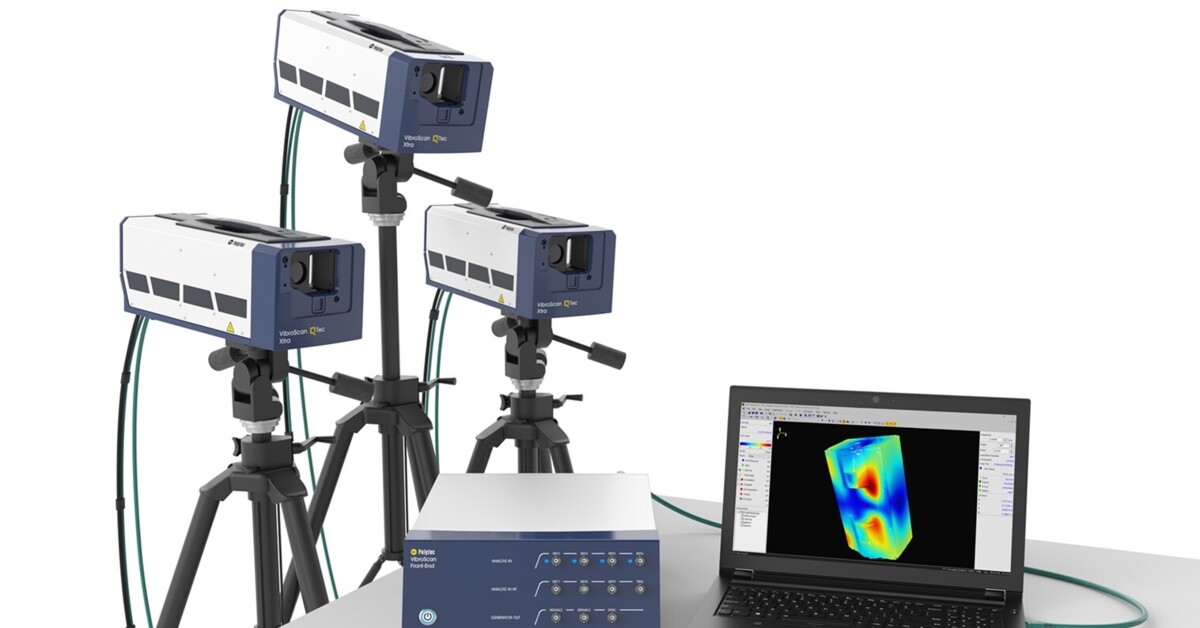

VibroScan QTec Xtra 3D sistem bileşenleri

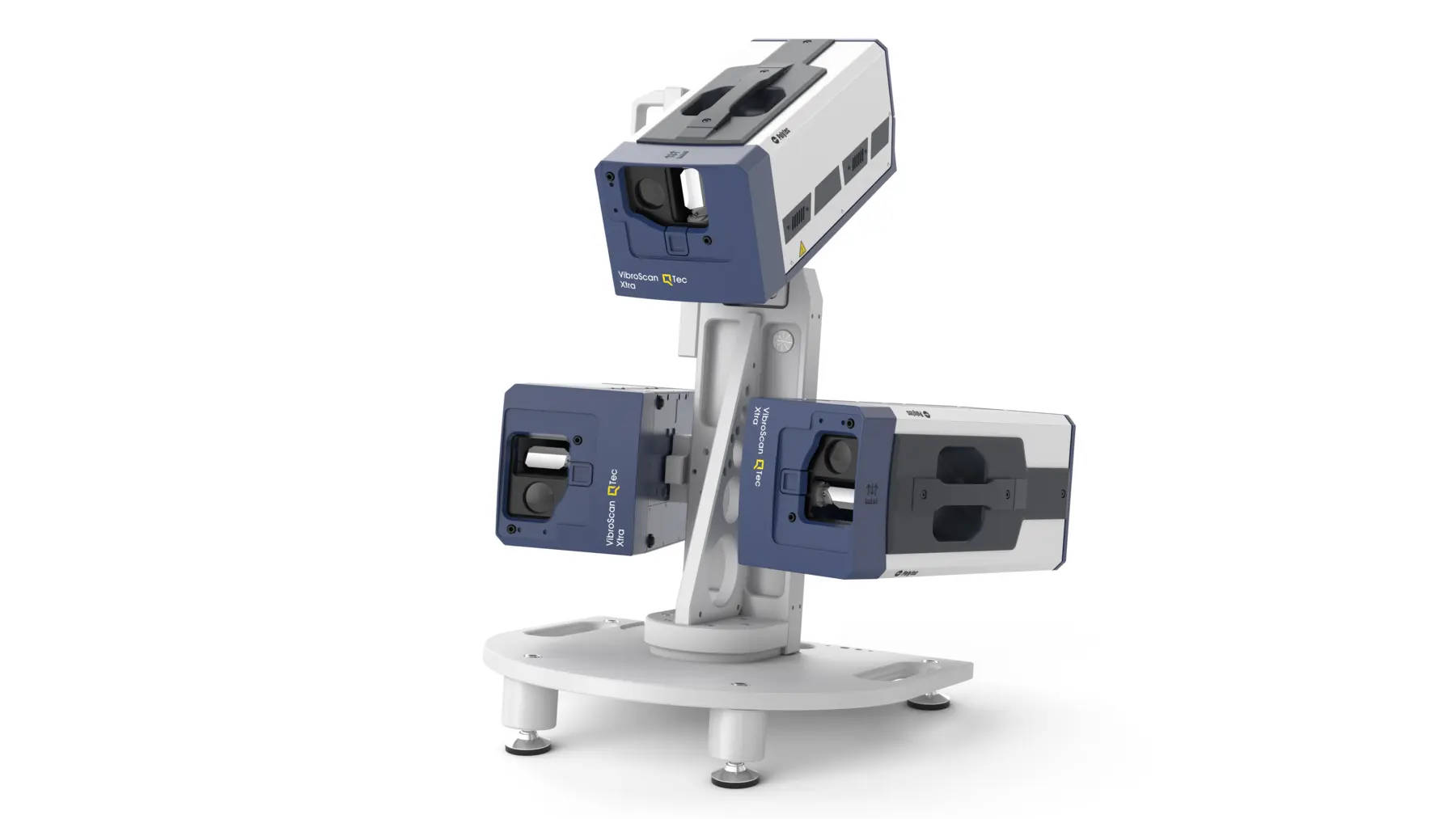

- 3 × PSV-I-780 VibroScan QTec Xtra tarayıcı vibrometre: yüksek hassasiyetli tarayıcı, HD video kamera, dijital geniş bantlı dekoder, veri toplama ve sinyal üreteci donanımı; biri PSV-G-700 yüksek hassasiyetli geometri tarayıcısıyla, ikisi PSV-S-AFGeo otomatik odaklı geometri tarayıcısıyla donatılır
- PSV-F-700 VibroScan ön ucu (hub): üç vibrometreyi 80 MHz saat ile pikosaniye hassasiyetinde senkronlar; 4 BNC referans girişi (200 kHz, IEPE/TEDS, 24 bit), 3 BNC yüksek frekanslı giriş (32 MHz, 14 bit), ±10 V’a kadar iki sinyal üreteci çıkışı ve Ethernet anahtarı içerir
- PSV-W-710 dizüstü bilgisayar: 17,3″ ekran, 32 GB RAM, 2 TB SSD; Windows 11 ve PSV yazılımı yüklü, test edilmiş hâlde teslim edilir
- Aksesuarlar: 3 × VIB-A-T02 tripod, video kamera için yakın çekim lens seti, tüm bileşenler için taşıma kasaları
Ölçüm özellikleri
- Frekans bandı DC – 32 MHz (200 kHz standart; 6, 12 ve 32 MHz seçenekleri)
- Hız aralığı 1 mm/s – 30 m/s (15 m/s standart, 30 m/s seçenek); en iyi hız çözünürlüğü 4 nm/s/√Hz, yer değiştirme çözünürlüğü 0,1 pm/√Hz’in altında, maksimum ivme 10.000 km/s²
- Çalışma mesafesi yaklaşık 500 mm – 10 m; ölçüm alanı birkaç m², küçük nesnelerde mm² ölçeği; 3 örtüşen ışınla 30 µm’nin altında lazer noktası
- Tarama açısı 50° × 40°, açısal çözünürlük 0,0008°’nin altında, saniyede 50 tarama noktası, 512 × 512 standart ızgara
- Çift FPGA ile 960 MSample/s sinyal işleme; optik sinyal sağlamlığı (OSR) 10.000 mm/dropout, speckle’sız ölçüm
- Her vibrometre 187 x 391 x 177 mm ve 10,2 kg; çalışma sıcaklığı -10 °C … +40 °C (pasif soğutma), +45 °C seçeneği; vibrometre başına 70 W, toplam sistem 300 W’ın altında
3D ölçüm neden gerekir?
Tek lazerli tarayıcı vibrometre, titreşimi yalnızca lazer ışını doğrultusunda ölçer. Eğri yüzeylerde, karmaşık geometrilerde ve düzlem içi hareketin önemli olduğu durumlarda (kanat profilleri, blisk ve türbin kanatları, fren diskleri, kompozit paneller) yalnız üç boyutlu titreşim vektörü tam bilgi verir. VibroScan QTec Xtra 3D, makine görüşü tabanlı VideoTriangulation® ile üç lazerin gerçek konumunu 30 µm doğrulukla belirler; böylece yer değiştirme verisinin türevi olan gerinim ve gerilme dağılımları StrainProcessor yazılım seçeneğiyle hesaplanır ve dayanım modelleri doğrulanır.
Yazılım ve otomasyon
PSV yazılımı adım adım kurulum rehberi, otomatik 3D hizalama, yapay zekâ destekli ızgara oluşturma ve CAD/FEM geometrisi içe aktarma (STL, OBJ, PLY, UFF, ASAM ODS) sunar. MIMO uyarımı için temel bileşen analizi (PCA) ve kısmi koherans, FRF/H1/H2 hesapları, sönüm eğri uydurma, Campbell ve şelale diyagramları ile 1D/3D animasyonlar standarttır. Veriler UFF, ASCII, WAV, ATFX ve ME’scope formatlarında dışa aktarılır.

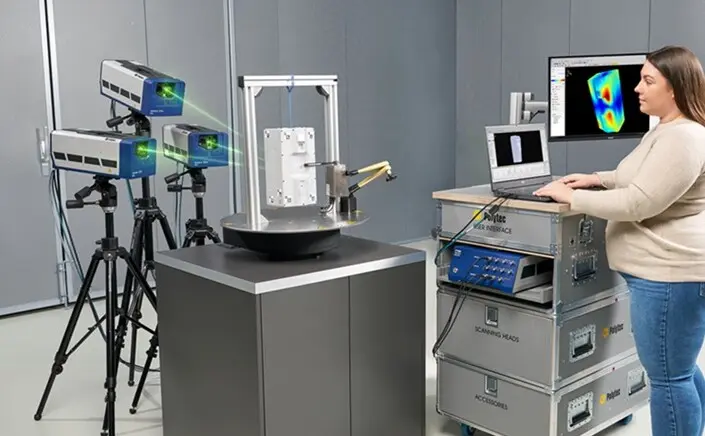

COM tabanlı API (Python, MATLAB, LabVIEW, C#), VBA makroları ve açık kaynak sürücülerle sistem, KUKA tabanlı RoboVib® ve RoboVib® Bench otomatik modal test istasyonlarına entegre edilir. PSV-A-T51 motorlu tripod üç kafayı birlikte taşır; PSV-A-T34 ve PSV-A-T35 masa tripodları küçük parçalarda düzlem içi ya da düzlem dışı performans için optimize edilmiş yapılandırmalar sağlar. PSV-A-655-S hizalama nesnesi otomatik 3D hizalamada, PSV-A-430 akustik kapı ünitesi fren gıcırtısı gibi olay tetiklemeli ölçümlerde kullanılır.
İlgili ürünler
Sistemin her bir tarayıcı kafası, ek dizüstü bilgisayarla tam işlevli bir 1D VibroScan QTec Xtra olarak kullanılabilir; mevcut bir Xtra sistemi de 3D’ye yükseltilebilir. Görünür HeNe lazerli sürüm için VibroScan QTec Neo, üç tek nokta sensör başlığıyla modüler 3D ölçüm için VibroFlex TriMount, robotik otomatik modal analiz için RoboVib sayfalarına bakabilirsiniz. Tüm seçenekler Lazer Vibrometreler kategorisinde listelenir. Üretici Polytec‘in 20 yılı aşkın üç eksenli tarayıcı vibrometre deneyiminin (PSV-400-3D, PSV-500-3D) yeni nesil temsilcisidir.
Ölçüm nesnenize, bant genişliği ve hız gereksinimlerinize uygun Polytec VibroScan QTec Xtra 3D yapılandırması, aksesuar ve yazılım seçenekleri için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
