RLV-5500 rotasyonel lazer vibrometre, dönen yapılardaki burulma (torsiyonel) titreşimlerini temassız ölçen gelişmiş bir Polytec açısal hız ve açısal yer değiştirme sensörüdür. Tahrik sistemleri, enerji üretim ekipmanı ve uçak tahrik sistemlerinin mertebe analizi (order analysis) verilerine, bileşenlere dokunmadan ve sökmeden ulaşmayı sağlar. Mile atalet kütlesi eklenmediği ve telemetri gerekmediği için yüksek doğrulukta ve güvenilir veri elde edilir; optik yöntem zaman alıcı montajı ortadan kaldırır ve ortam titreşimlerinden etkilenmez.
RLV-5500 rotasyonel lazer vibrometre ne ölçer?
- Ölçülen büyüklükler: devir sayısı (rpm), açısal hız ve açısal yer değiştirme; çift interferometreli yapı Doppler kaymasından açısal hızı ve açısal yer değiştirmeyi türetir
- Devir aralığı: 20.000 rpm’e kadar, 10 kHz bant genişliğiyle; tüm devir aralığında yüksek çözünürlük
- Çalışma mesafesi: 70 – 600 mm; farklı mesafe ve ışın aralığı seçenekleriyle uygulamaya uyarlanır
- Devir değişim hızı: 40.000 rpm/s’ye varan hızlı devir yükselmelerinden, DC’ye yakın hafif dalgalanmalı sabit devirli millere kadar özel rpm filtreleri
Çalışma ilkesi

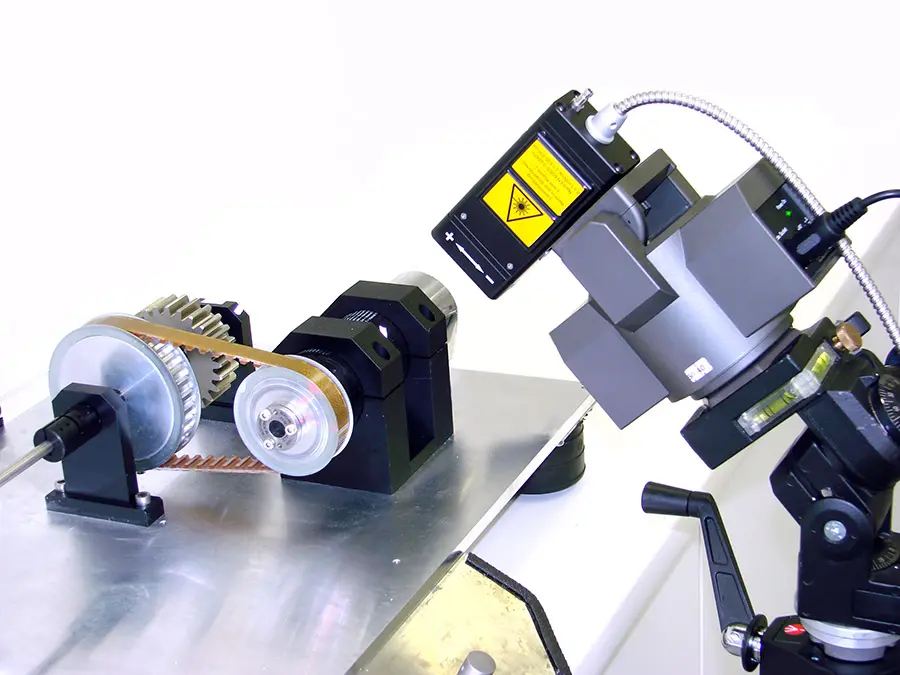

RLV-5500, dönen yüzeye çarpan iki paralel lazer ışını kullanır. Geri saçılan her ışının frekansı, ışın doğrultusundaki yüzey hız vektörü kadar Doppler kaymasına uğrar; bu hız, dönme ve öteleme bileşenlerinden oluşur. Çift interferometre yaklaşımı iki sinyalin farkından öteleme hareketini eler ve yalnız açısal hız ile açısal yer değiştirmeyi verir. Böylece ölçüm; krank milleri, araç aksları, gemi tahrik milleri, jeneratör milleri ve litografi makinelerindeki dönen parçalar gibi herhangi bir şekle sahip dönen yapıda yapılabilir.
Sistem bileşenleri ve öne çıkan özellikler

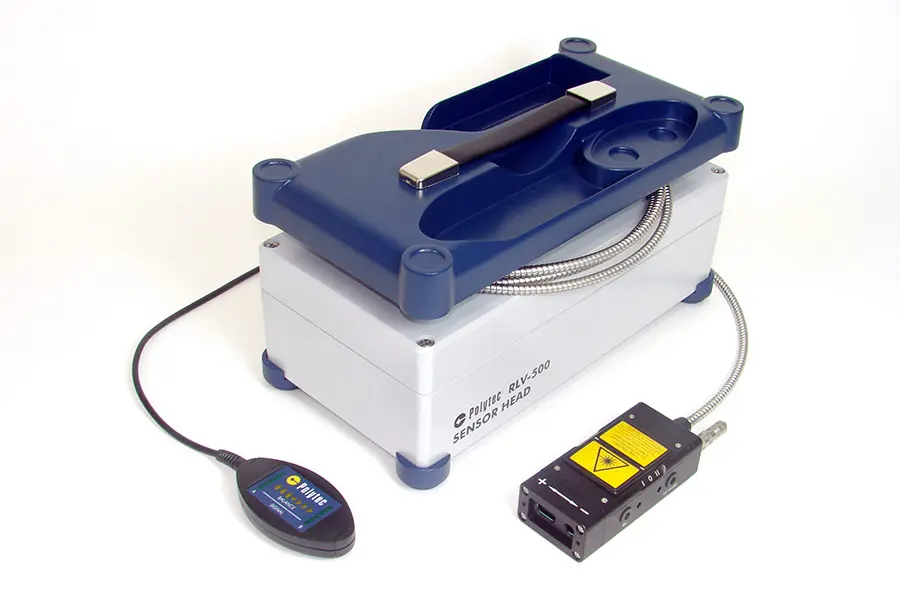

- RLV-500 sensör kafası: lazer ünitesi ile kompakt sensör ayrılmıştır; lazer ve interferometreler, çelik zırhlı endüstriyel fiber optik kabloyla ışığı sensöre taşır ve geri saçılan ışığı toplar. Sıcak, kirli, nemli ve yağlı ortamlarda kolayca konumlandırılır (IP67)
- RLV-5000 kontrolcü: 19″ rack tipi endüstriyel muhafazada sinyal işleme elektroniği ve güç kaynağı; yüksek geçiren, alçak geçiren ve bant geçiren filtreler, belirli mertebelerin hassas izlenmesi için mertebe filtreleri, menü tabanlı kullanıcı arayüzü ve yüklenebilir yapılandırma dosyaları
- Dijital demodülasyon ve filtrelemeyle yüksek sinyal-gürültü oranı; dijital dekoderlerle yüksek çözünürlük
- Entegre hava temizleme (air purge) sistemi lensi soğutur ve yağ buharı ile toza karşı korur
- Fiber bağlantılı sensörle hızlı kurulum, hizalama ve yeniden konumlandırma; dar alanlarda ölçüm
- Mertebe filtreleri devir yükselme (run-up) ölçümlerini kolaylaştırır
Uygulama alanları
Tahrik sistemlerinin, gaz türbinlerinin, elektrik jeneratörlerinin ve yazıcı/fotokopi makinelerinin dönme dinamiği; gürültü ve titreşimin azaltılması; burulma yorulması çalışmaları; üretim makinelerinin izlenmesi ve arıza giderme; araç tahrik millerinde burulma titreşim sönümleyicilerinin ayarı; mertebe izleme analizi; içten yanmalı motorların yardımcı ekipmanlarının testi ve iki RLV ile burulma transfer fonksiyonları başlıca uygulamalardır.
Dişli kutusu, kompresör ve jeneratörlerdeki arızalar sisteme özgü frekanslarda burulma titreşimi üretir. Bir krank milinin mertebe izleme analizinde RLV-5500 rotasyonel lazer vibrometre sonuçları manyetik enkoderin çıktısına eşdeğerdir; ancak eklenen atalet kütlesi yoktur ve kurulum, veri toplama ve sökme enkoder montajı için gereken sürenin çok küçük bir bölümünde tamamlanır. Otomotiv mühendisleri rotasyonel vibrometreyi motor gürültüsünü azaltan ve ürün ömrünü artıran burulma titreşim sönümleyicileri geliştirmek için kullanır.
Aksesuarlar ve ilgili ürünler
RLV-A-530 90° saptırma ünitesi erişilmesi zor konumlarda iki ışını 90° yönlendirir; RLV-A-540 hava temizleme adaptörü, A-MIR ayna setleri, VIB-A-P01/P02/P06 tripoda monte edilebilir eğim ve konumlandırma tablaları, VIB-A-T02/T05 tripodlar, A-CBA-A003 karşı ağırlık kolu, VIB-A-T39 manyetik tabanlı esnek kol, A-PTT-9015 motorlu pan/tilt kafa, A-RET retro-yansıtıcı sarf malzemeleri ve RLV-A-500 taşıma kasası sunulur. Yüksek hızlı doğrusal hareketler için HSV-100 Yüksek Hızlı Vibrometre, mil üzerinde doğrudan tork ölçümü için tork sensörleri ve diğer temassız çözümler için Lazer Vibrometreler kategorisi incelenebilir. Ayrıntılı teknik değerler üretici Polytec datasheet’inde yayımlanır.
Tahrik sisteminize, devir aralığınıza ve montaj koşullarınıza uygun Polytec RLV-5500 yapılandırması, sensör kafası mesafe seçeneği ve aksesuarlar için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
