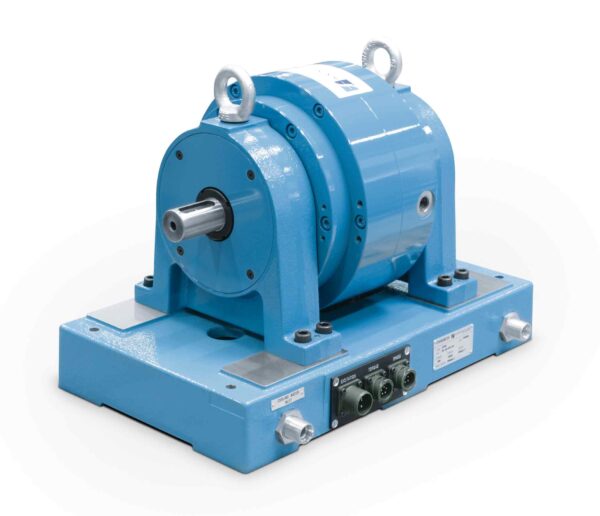

WB Serisi Eddy Current Dinamometre

WB serisi eddy current dinamometre, motor test tezgâhlarında yük (fren) elemanı olarak kullanılan, girdap akımı prensibiyle çalışan su soğutmalı bir dinamometre ailesidir. Üretici Magtrol, seriyi yüksek dönüş hızı gerektiren ve orta-yüksek güç aralığında çalışan uygulamalar için tasarlamıştır. Magtrol WB serisi 12 standart modelden oluşur; maksimum tork 400 mN·m ile 560 N·m, frenleme gücü ise 500 W ile 140 kW arasındadır. Tork ölçüm sistemi ve optik hız sensörü dinamometreye entegre gelir.

WB serisi eddy current dinamometre nasıl çalışır?

Girdap akımlı frenlerde frenleme torku dönüş hızına bağlıdır: hız arttıkça tork artar ve nominal hızda maksimum değere ulaşır. Magtrol WB dinamometreler bu yüzden tam güçlerini yüksek dönüş hızlarında geliştirir; seri özellikle 80 000 rpm’ye kadar dönen motorlar için tasarlanmıştır (WB 23 / WB 27 ile 100 000 rpm’ye kadar).

Küçük rotor çapı sayesinde atalet momenti düşüktür. Frenleme sırasında oluşan ısı, statorun içinden geçen bir su dolaşım sistemiyle atılır; bu soğutma sürekli yüksek güç değerlerine (en çok 140 kW) imkân verir. Tüm WB dinamometreler su soğutmalı kullanılmalıdır. Üretici, 2 saati aşan sürekli çalışmada sabit tork veya güçte hem tork hem güç için %20 rezerv bırakılmasını önerir.

Modeller ve temel değerler

• 1 WB 32 / 2 WB 32: 0,4 / 0,8 N·m, 0,5 / 1,0 kW, nominal hız 11 950 rpm, maksimum 80 000 rpm
• 1 WB 43 / 2 WB 43: 1,5 / 3,0 N·m, 1,5 / 3,0 kW, nominal hız 9 550 rpm, maksimum 50 000 rpm (HS versiyonunda 65 000 rpm)
• 1 WB 65 / 2 WB 65: 10 / 20 N·m, 6 / 12 kW, nominal hız 5 730 rpm, maksimum 30 000 rpm (HS: 50 000 rpm)
• 1 WB 115 / 2 WB 115: 50 / 100 N·m, 15 / 30 kW, nominal hız 2 865 rpm, maksimum 18 000 rpm (HS: 22 000 rpm)
• 1 WB 15 – 4 WB 15: 140 / 280 / 420 / 560 N·m, 35 / 70 / 105 / 140 kW, nominal hız 2 390 rpm, maksimum 7 500 rpm (HS: 10 000 rpm)

Öne çıkan özellikler

• Şoksuz, stabil frenleme torku ve düşük artık tork
• Düşük atalet momenti
• CW ve CCW çalışma yönü
• Entegre tork ölçümü: boyuta ve sistem konfigürasyonuna bağlı olarak tam skalada ±%0,3 ile ±%0,5 doğruluk
• Standart olarak teslim edilen entegre optik hız sensörü
• İstek üzerine özel tasarımlar

Optik hız sensörünün çözünürlüğü modele göre değişir: WB 32 için 4 PPR, WB 43 ve WB 65 HS için 30 PPR, WB 65, WB 115 ve WB 15 için 60 PPR enkoder kullanılır.

Nerelerde kullanılır?

Test tezgâhlarına monte edilen Magtrol WB dinamometreler; servomotorlar, kamera mikromotorları, fanlar, matkaplar, içten yanmalı motorlar, pompalar, pnömatik ekipmanlar, hidrolik aktarım sistemleri, gaz türbinleri, iş milleri, kompresörler ve ev aletleri motorları üzerinde performans ve dayanıklılık testlerine olanak verir.

Sisteme entegrasyon

Dinamometre; DES serisi güç kaynağı, TSC serisi tork ve hız şartlandırıcı ve DSP 7010 programlanabilir dinamometre kontrolcüsü ile tamamlanır. DSP 7010, USB veya IEEE-488 arayüzü üzerinden bilgisayardan tam kontrol sağlar ve saniyede 500 okumaya kadar çıkar. M-TEST yazılımı ile rampa, eğri, manuel, geçti/kaldı, serbest duruş ve aşırı yük testleri yapılabilir; yazılım 63 parametreye kadar hesaplar. Daha yüksek tork doğruluğu gerektiğinde test edilen motorla dinamometre arasına TS 100 veya TM 300 serisi tork sensörü ya da TF 300 serisi tork flanşı takılabilir; bu düzende tork doğruluğu %0,1 olarak verilir.

Versiyonlar ve seçenekler

• HS (yüksek hız): daha yüksek devir sınırı sunan versiyon
• IS (endüstriyel): taban plakalı, ancak tork ve hız ölçümü içermeyen versiyon
• MB (mekanik rotor bloklama): girdap akımı prensibi sıfır devirde fren torku üretmediği için kilitli rotor testine imkân veren seçenek
• V (dikey montaj): uyarlanmış rulmanlı, devir sınırı düşürülmüş versiyon

HS, IS, MB ve V seçenekleri WB 32 için sunulmaz. WB 32 standart sürümü sağlam bir taban plakası, T-kanallar ve koruyucu kapak ile gelir; isteğe bağlı AMF-1 ayarlanabilir motor bağlama aparatı 100 mm çapa ve 4,5 kg’a kadar test parçalarının hizalanmasını sağlar.

Ne zaman başka bir seri düşünülmeli?

Sıfır devirde yükleme veya kalkış torku ölçümü gerekiyorsa, aynı hızda sıfırdan nominal tork sunan PB Serisi Manyetik Tozlu Fren Dinamometresi daha uygundur. Her iki frenin özellikleri birbirini tamamladığı için WB ve PB aynı hat üzerinde de birleştirilebilir; bu seçenek için TANDEM Serisi Sıralı Çift Dinamometre sayfasına bakabilirsiniz. Küçük ve mikro motorlarda 100 000 rpm’ye kadar test için WB 23 / WB 27 Yüksek Hızlı Eddy Current Dinamometre, en küçük WB modelinin ayrıntıları için WB 32 Serisi Yüksek Hızlı Eddy Current Dinamometre sayfası incelenebilir.

Motorunuzun tork, devir ve güç aralığına uygun WB serisi eddy current dinamometre modelini ve gerekli kontrolcü ile yazılım konfigürasyonunu seçmek için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
