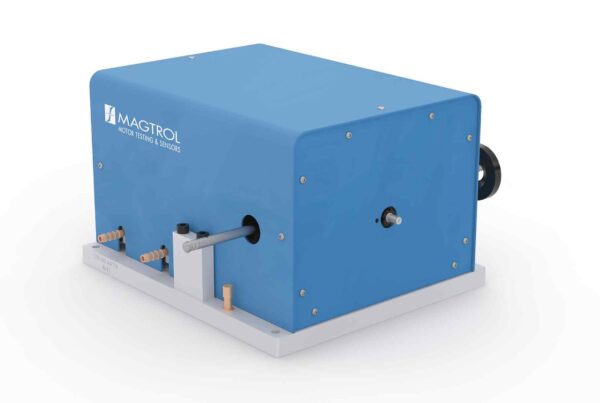

WB 32 Serisi Yüksek Hızlı Eddy Current Dinamometre

WB 32 serisi eddy current dinamometre, Magtrol’ün yüksek hızlı motor testleri için geliştirdiği girdap akımlı fren tipi bir dinamometredir. İki modeli bulunur: 1WB32 (0,4 N·m, 500 W) ve 2WB32 (0,8 N·m, 1 000 W). İkisi de 80 000 rpm’ye kadar hızda çalışır. Küçük rotor boyutları sayesinde atalet momenti düşüktür; bu da küçük ve hızlı motorların testinde avantaj sağlar.

WB 32 serisi eddy current dinamometre nasıl çalışır?

Frenleme torku dönüş hızıyla orantılıdır, bu nedenle anma torkuna anma hızında ulaşılır (her iki model için 11 950 rpm). Fren, tam frenleme gücünü yüksek hızda sağlayacak şekilde tasarlanmıştır. Frenleme sırasında oluşan ısı, statorun içinden geçen bir su devresiyle atılır; soğutma zorunludur ve bu yapı daha yüksek sürekli güç değerlerine imkân verir. Stator rulmanlar üzerine monte edilir; tork, aşırı yük sınırlayıcısı ve taşıma kilidi ile korunan bir reaksiyon tork sensörüyle ölçülür.

Modeller ve teknik değerler

• 1WB32: 0,4 N·m anma torku, 500 W, 0,7 A uyarma akımı, 2,71 × 10⁻⁵ kg·m² giriş ataleti
• 2WB32: 0,8 N·m anma torku, 1 000 W, 1,4 A uyarma akımı, 5,03 × 10⁻⁵ kg·m² giriş ataleti
• Ortak değerler: 80 000 rpm azami hız, enerjisiz durumda 20 mN·m’nin altında sürtünme torku
• Mekanik ve elektriksel: yaklaşık 24 kg ağırlık, 100–240 V AC / 50–60 Hz besleme, IP 42 koruma sınıfı, +10 °C ile +40 °C çalışma sıcaklığı
• Soğutma suyu: 2,5 l/dk debi, en fazla 0,5 bar basınç

Datasheet, 2 saat ve üzeri sürekli çalışmada sabit tork veya güçte hem torkta hem güçte %20 yedek bırakılmasını önerir.

Ölçüm ve koruma

• Tork: ±%0,5 tam skala doğruluk
• Hız: optik sensör ve 4 PPR enkoder ile 100 – 80 000 rpm; DSP 7010 serisi kontrol birimiyle ±%0,06 tam skala doğruluk. Enkoder 4 PPR olduğundan sistem 1 000 rpm altında hassas kapalı çevrim kontrol için uygun değildir.
• Termal anahtar: fren sıcaklığını izler ve aşırı ısınmada kontrol birimini uyararak fren uyarma akımını keser
• Dahili elektronik: hız sinyal şartlandırıcı, besleme ve gerekli filtre elektroniği muhafaza içindedir; böylece dinamometre kullanıma hazır bir ünitedir

Nerelerde kullanılır?

Test tezgâhlarına monte edilen WB 32 serisi; servo motorlar, mikro ve küçük motorlar, drone motorları, fanlar, matkaplar, hobi aletleri, küçük pompalar, miller ve ev aletleri motorlarının performans ve güvenilirlik testlerinde kullanılır. Yüksek hız gerektiren ve 1 kW’a kadar güç aralığında çalışan uygulamalar için uygundur.

Sisteme entegrasyon

Magtrol WB 32, kapalı çevrim kontrol için Magtrol DSP 7010 serisi dinamometre kontrol birimiyle kullanılmalıdır. Kontrol birimi tork, hız ve mekanik gücü gösterir ve kullanıcı tanımlı limitler için alarm sistemi içerir. Tek kanallı DSP 7011 ve çift kanallı DSP 7012 seçenekleri vardır. Bilgisayar tarafında M-TEST yazılımı rampa, eğri, manuel, geçti/kaldı, serbest duruş ve aşırı yükte trip testlerini yapar; 63 parametreye kadar hesaplama sunar.

Motor verimi ölçülecekse 7500 serisi güç analizörü sisteme eklenebilir. Motor ile dinamometre arasında çift elemanlı minyatür kaplinler önerilir. Opsiyonel AMF-1 ayarlanabilir motor bağlama düzeneği, çapı 100 mm ve ağırlığı 4,5 kg’a kadar olan motorların bağlanmasına izin verir. Soğutma için opsiyonel su/hava eşanjörü (chiller) 1 kW’a kadar soğutma kapasitesi sunar. Üretici hakkında ayrıntılar için Magtrol sitesine bakabilirsiniz.

Magtrol WB 32, datasheet’e göre kademeli olarak WB 2.7 dinamometrenin yerini alan en yeni eddy current dinamometredir. 100 000 rpm’ye kadar hız gerektiren uygulamalar için WB 23 / WB 27 Yüksek Hızlı Eddy Current Dinamometre, daha yüksek güç ve tork aralığı için WB Serisi Eddy Current Dinamometre, çok yüksek hızlı testlerde MSD Mega Speed Ultra Yüksek Hızlı Dinamometre incelenebilir. Tüm seçenekleri Dinamometreler kategorisinde bulabilirsiniz.

Test edeceğiniz motorun hız, tork ve güç aralığına uygun WB 32 serisi eddy current dinamometre konfigürasyonu için Marmatek mühendislik ekibinden teknik destek ve teklif alabilirsiniz.
